Raccordement électrique SMA America, LLC
56 SB50US-80US-IA-fr-37 Instructions d’installation

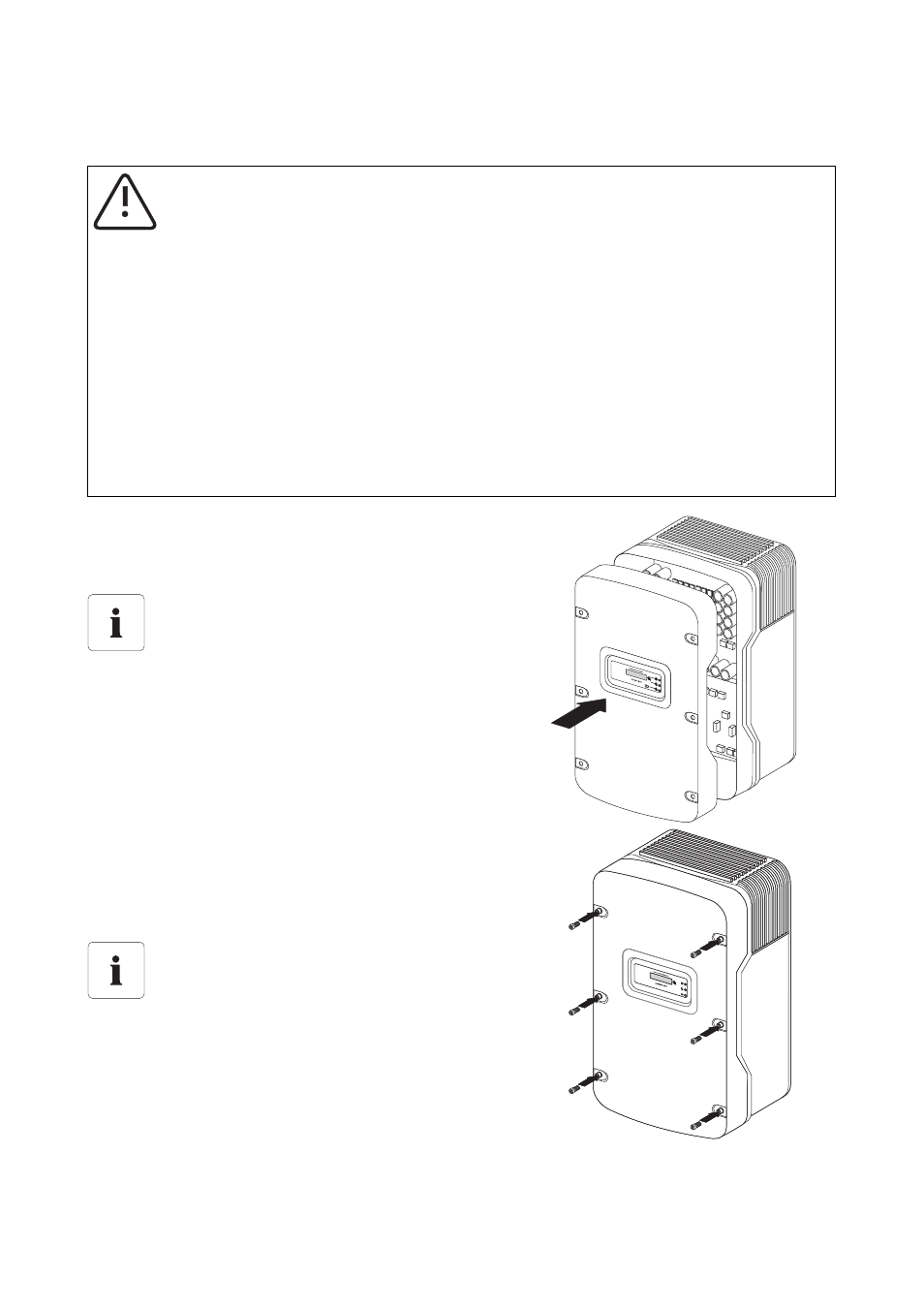

6.8 Fermeture du Sunny Boy
1. Placez le couvercle de boîtier sur le Sunny Boy. Les
6 trous réalisés dans le couvercle doivent être
alignés avec les 6 trous taraudés dans le boîtier.
2. Maintenez le couvercle de boîtier. Vissez les 6 vis
avec les rondelles autobloquantes dans les trous
taraudés du boîtier à travers les trous réalisés dans
le couvercle de boîtier.
3. Contrôlez si le couvercle de boîtier repose bien à
fleur sur le boîtier.
4. Serrez les 6 vis à un couple de 53 in-lb. (6 Nm).
PRUDENCE
Des endommagements au niveau du couvercle de boîtier peuvent nuire à l'étanchéité entre
le couvercle de boîtier et le boîtier.
De l'humidité peut pénétrer à l'intérieur.
Endommagement possible du Sunny Boy.
• Manipulez le couvercle de boîtier avec prudence.
• Contrôlez si le joint sur la face intérieure du couvercle de boîtier présentent des
dommages.
• Lors de la fermeture, assurez-vous que de l'humidité ne reste pas bloquée dans le
boîtier.
Contrôlez le passage des câbles.
Aucun câble ne doit nuire au joint du couvercle
de boîtier. Le couvercle de boîtier ne doit
exercer aucune pression sur les bornes.
Les dents des rondelles autobloquantes
doivent pointer en direction du couvercle
de boîtier.
N'endommagez pas le filetage des vis.
N'utilisez aucun outil électrique pour serrer les
vis.
