Système de référence sur fraiseuses
Pour l’usinage d’une pièce sur une fraiseuse, le système de référence
est généralement le système de coordonnées cartésiennes. La figure

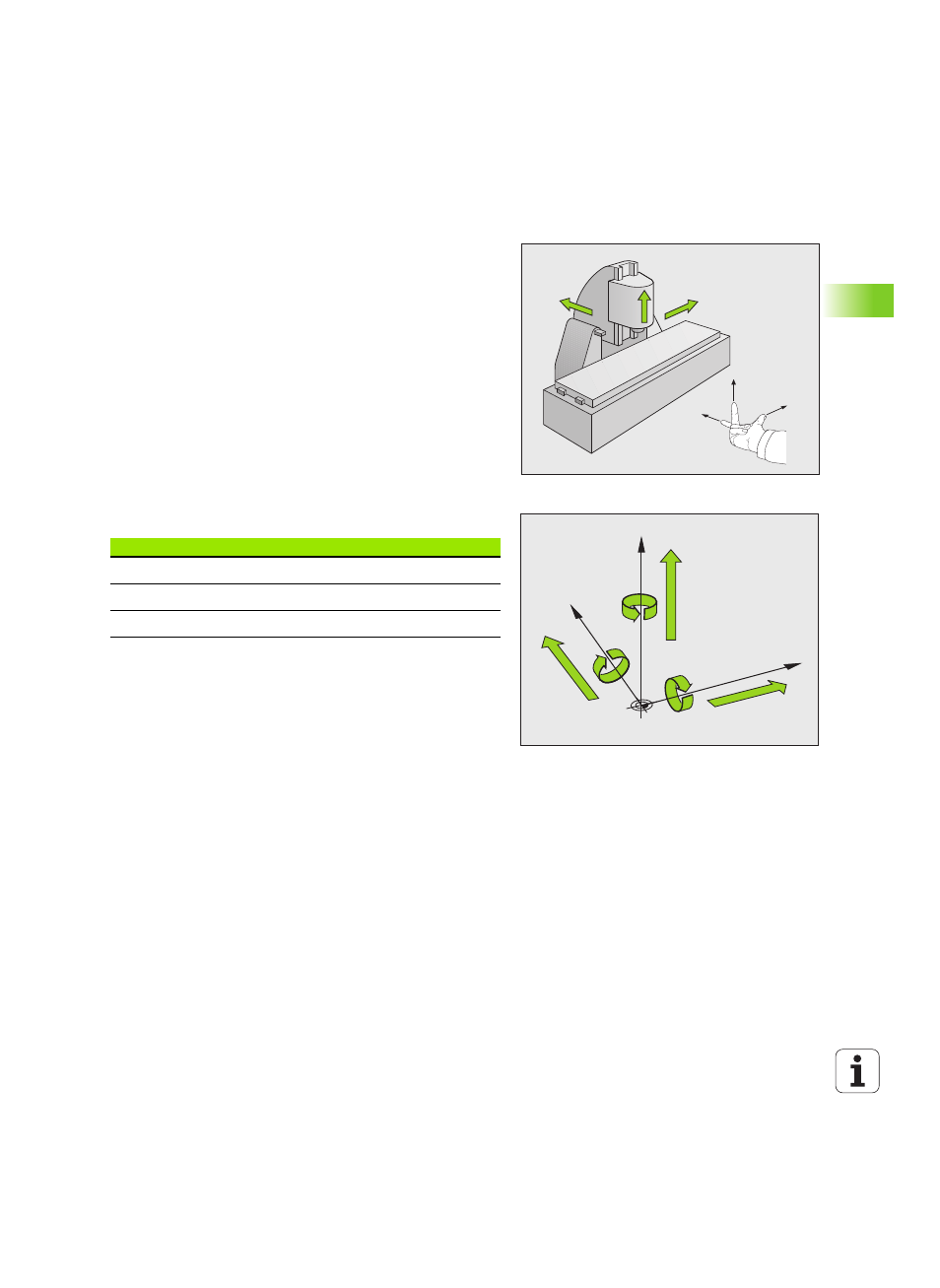

de droite montre le parallèle entre le système de coordonnées
cartésiennes et les axes de la machine. La règle des trois doigts de la
main droite est un moyen mnémotechnique : le majeur dirigé dans le
sens de l’axe d’outil indique alors le sens Z+, le pouce indique le sens
X+, et l’index le sens Y+.
La TNC 620 peut piloter jusqu'à 5 axes. En plus des axes principaux X,
Y et Z, existent également les axes auxiliaires U, V et W qui leur sont
parallèles. Les axes rotatifs sont les axes A, B et C. La figure en bas à
droite montre la relation des axes auxiliaires et axes rotatifs avec les
axes principaux.
Désignation des axes des fraiseuses
Les axes X, Y et Z de votre fraiseuse sont appelés axe principal (1er
axe) et axe secondaire (2ème axe) et axe d'outil. La désignation de
l'axe d'outil est déterminante pour l'affectation de l'axe principal et de
l'axe secondaire.
+X
+Y
+Z
+X
+Z
+Y
W+
C+
B+
V+
A+
U+
Y
X
Z
Axe d'outil
Axe principal
Axe secondaire
X
Y
Z
Y
Z
X
Z
X
Y
