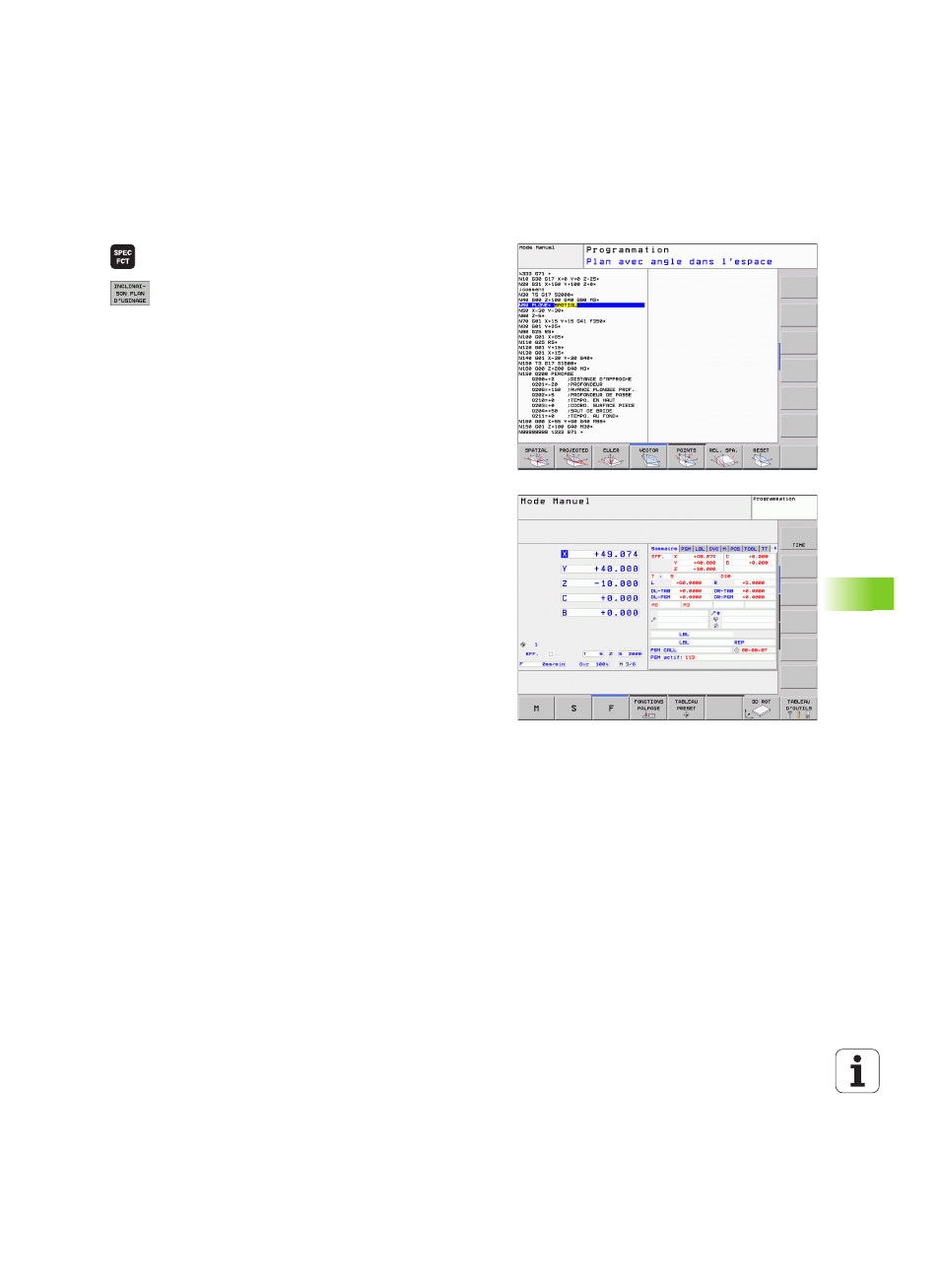

HEIDENHAIN TNC 620 305
1
1
.2 La f
onction PLANE
: inclinaison du plan d'usinag
e (Logiciel Option 1)
Définir la fonction PLANE
U Afficher la barre de softkeys des fonctions spéciales
U Sélectionner la fonction PLANE : appuyer sur la softkey
INCLINAISON PLAN D'USINAGE : la TNC affiche
dans la barre de softkeys les choix de définition
disponibles
Choisir la fonction
U Sélectionner directement par softkey la fonction désirée : la TNC
poursuit le dialogue et demande les paramètres nécessaires
Affichage de positions
Dès qu'une fonction PLANE est activée, la TNC affiche l'angle dans
l'espace calculé dans l'affichage d'état supplémentaire (voir figure).
Quelle que soit la fonction PLANE utilisée, la TNC calcule en fin de
compte toujours en interne l'angle dans l'espace.
