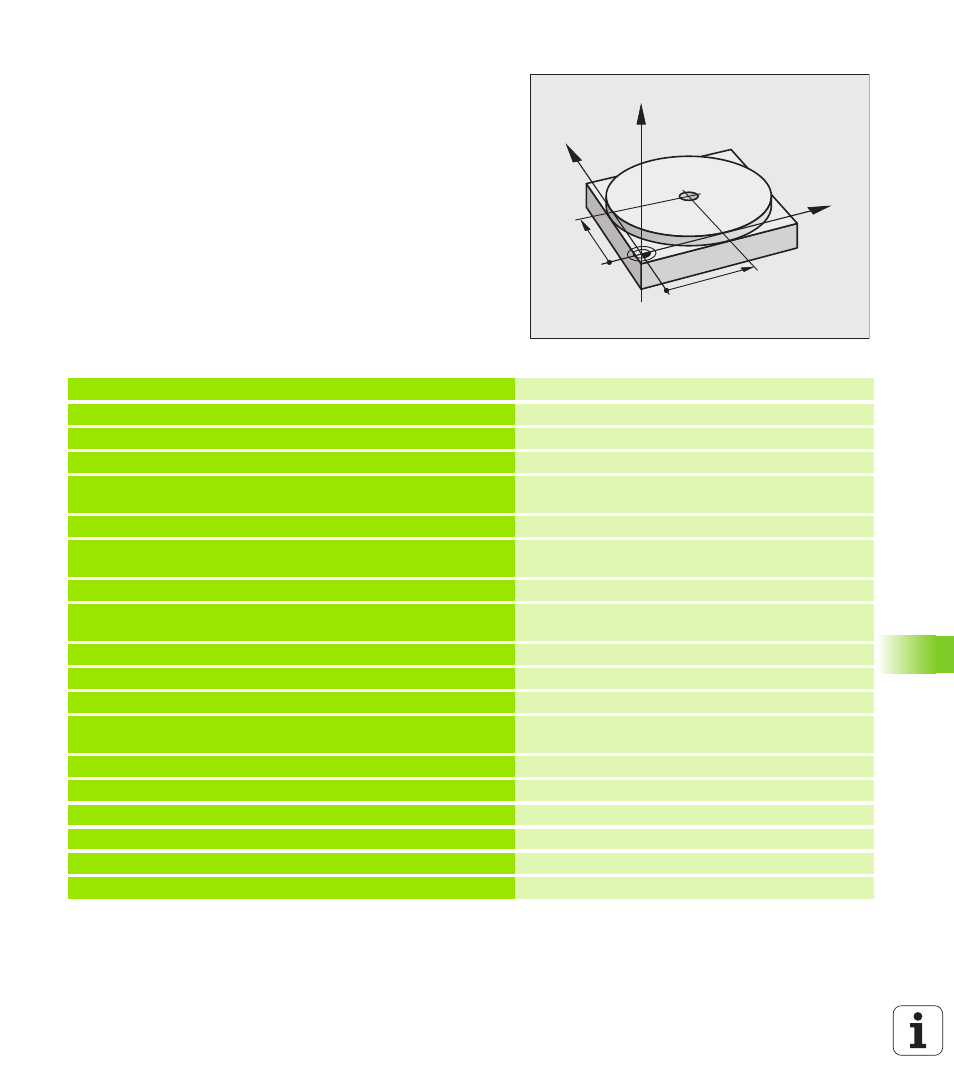

Exemple 1
Perçage d'un trou de 20 mm de profondeur sur une pièce Après avoir
fixé et dégauchi la pièce, initialisé le point d'origine, vous programmez
le perçage en quelques lignes, puis vous l'exécutez immédiatement.
L'outil est d'abord pré-positionné au-dessus de la pièce à l'aide de
séquences linéaires, puis à une distance d'approche de 5 mm au-
dessus du trou à percer. Le perçage est ensuite exécuté avec le cycle
G200
.
Fonction droite: voir „Droite en avance rapide G00 Droite avec avance
G01 F .”, page 225, cycle PERCAGE: voir manuel d'utilisation des
cycles, cycle 200 PERCAGE.
Y
X
Z
50
50
%$MDI G71 *
N10 T1 G17 S2000 *
Appeler l'outil: axe d'outil Z,
Vitesse de rotation broche 2000 tours/min.
N20 G00 G40 G90 Z+200 *
Dégager l'outil (avance rapide)
N30 X+50 Y+50 M3 *
Positionner l'outil en avance rapide au-dessus du
trou,
Marche broche
N40 G01 Z+2 F2000 *
Positionner l'outil à 2 mm au-dessus du trou à
percer
N50 G200 PERCAGE *
Définir le cycle G200 Perçage
Q200=
;DISTANCE D'APPROCHE
Distance d'approche de l'outil au-dessus du trou à
percer
Q201=-20
;PROFONDEUR
Profondeur de trou (signe = sens d'usinage)
Q206=250
;AVANCE PLONGÉE PROF.
Avance de perçage
Q202=10
;PROFONDEUR DE PASSE
Profondeur de la passe avant le retrait
Q210=0
;TEMPO. EN HAUT
Temporisation en haut, en secondes, pour dégager
les copeaux
Q203=+0
;COORD. SURFACE PIÈCE
Coordonnée de la face supérieure de la pièce
Q204=50
;SAUT DE BRIDE
Position à la fin du cycle, par rapport à Q203
Q211=0.5
;TEMPO. AU FOND
Temporisation au fond du trou, en secondes
N60 G79 *
Appeler le cycle G200 Perçage profond
N70 G00 G40 Z+200 M2 *
Dégager l'outil
N9999999 %$MDI G71 *
Fin du programme
