Sélection rapide des positions de perçage avec introduction du
diamètre
 Choisir le mode de sélection de la position d'usinage:
la TNC masque les couches affichées dans la fenêtre
de gauche et active la fenêtre de droite pour la
sélection de la position
 Sélectionner la dernière barre de softkeys

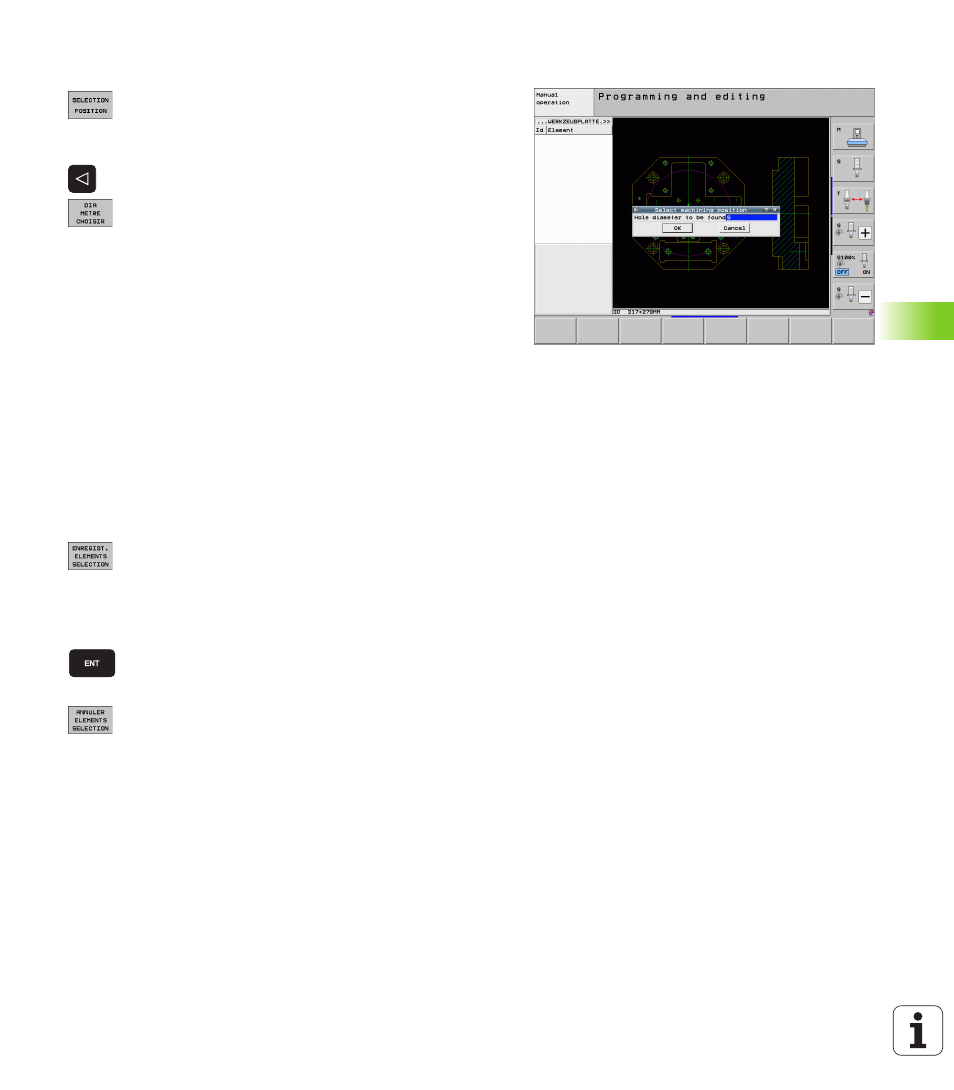

 Ouvrir la boîte de dialogue pour introduire le diamètre:
la TNC affiche une fenêtre auxiliaire où vous pouvez
introduire un diamètre au choix
 Introduire le diamètre souhaité, valider avec la touche
ENT: la TNC fait une recherche dans le fichier DXF en
fonction du diamètre introduit. Elle affiche ensuite
une fenêtre dans laquelle apparaît le diamètre le plus
proche de celui que vous avez introduit. Vous pouvez
filtrer ultérieurement les trous en fonction de leur
taille
 Si nécessaire, configurer le filtre (voir „Configuration
du filtre” à la page 260)et valider avec le bouton
Utiliser
: la TNC valide les positions sélectionnées
dans la fenêtre de gauche (affichage d'un symbole en
forme de point)
 Si nécessaire, vous pouvez désactiver la sélection
d'éléments marqués. Pour cela, tirez sur un nouveau
cadre de sélection tout en maintenant actionnée la
touche CTRL
 Mémoriser les positions d'usinage sélectionnées
dans un fichier de points: la TNC ouvre une fenêtre
auxiliaire où vous pouvez introduire un nom de fichier
au choix. Par défaut: nom du fichier DXF. Si le nom du
fichier DXF contient des trémas ou espaces, la TNC
remplace ces caractères par un tiret bas
 Valider la saisie: la TNC enregistre le programme de
contour dans le même répertoire que celui où se
trouve le fichier DXF
 Pour sélectionner d'autres positions d'usinage et les
enregistrer dans un autre fichier: appuyer sur la
softkey ANNULER ÉLÉMENTS SÉLECTION et
effectuer la sélection tel que décrit précédemment
