8 Opérations d'usinage (0/1/2) Q215: Définir les
opérations pour l’usinage:
0: Ebauche et finition
1: Seulement ébauche
2: Seulement finition
La finition latérale et la finition en profondeur ne sont
exécutées que si la surépaisseur de finition
correspondante (Q368, Q369) a été définie

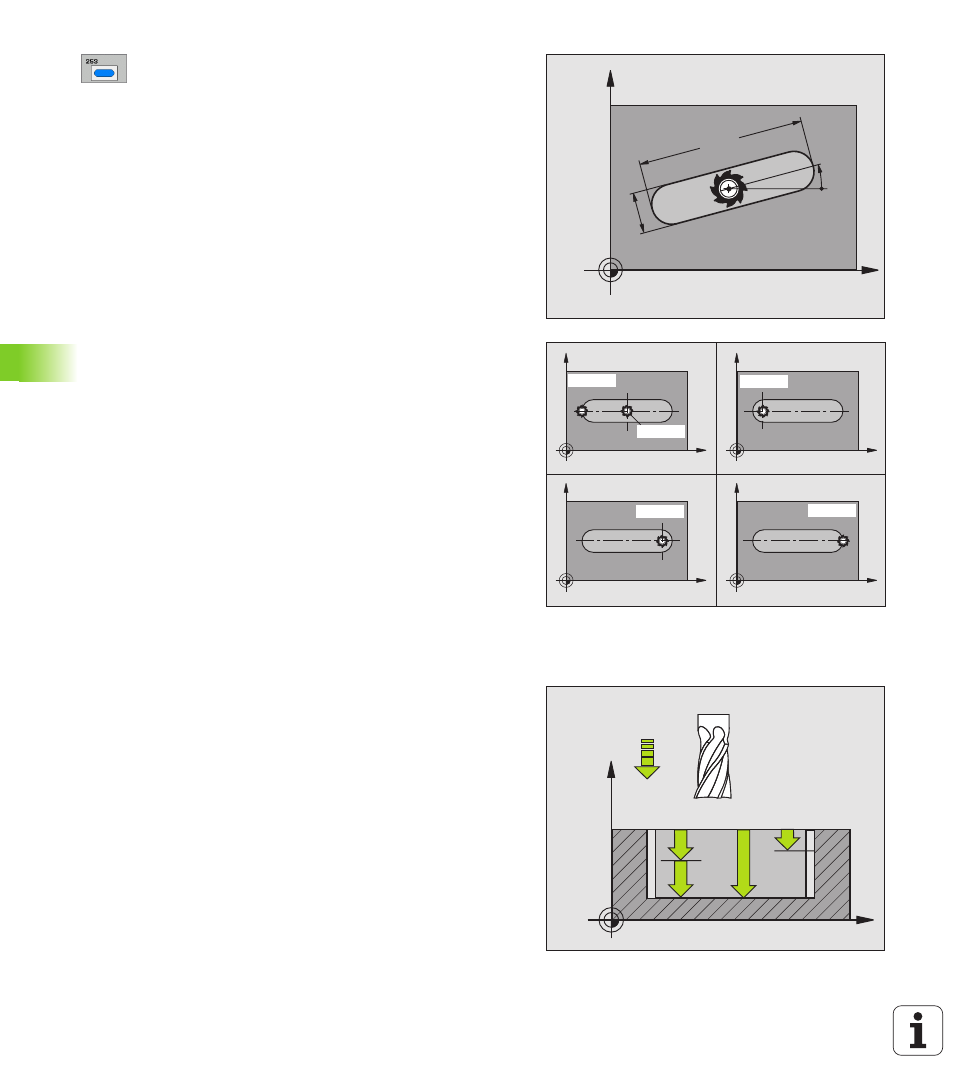

8 Longueur de rainure Q218 (valeur parallèle à l'axe
principal du plan d'usinage): Introduire le plus grand
côté de la rainure
8 Largeur rainure Q219 (valeur parallèle à l'axe
auxiliaire du plan d'usinage): Introduire la largeur de la
rainure; si l'on a introduit une largeur de rainure égale
au diamètre de l'outil, la TNC n'effectue que l'ébauche
(fraisage d'un trou oblong). Largeur max. de la rainure
pour l'ébauche: Deux fois le diamètre de l'outil
8 Surépaisseur finition latérale Q368 (en incrémental):
Surépaisseur de finition dans le plan d'usinage
8 Position angulaire Q224 (en absolu): Angle de
pivotement de toute la rainure. Le pivot est situé sur
la position où se trouve l'outil lors de l'appel du cycle
8 Position rainure (0/1/2/3/4) Q367: Position de la
rainure par rapport à la position de l'outil lors de
l'appel du cycle (cf. figure de droite, au centre):
0: Position de l'outil = centre de la rainure
1: Position de l'outil = extrémité gauche de la rainure
2: Position de l'outil = centre du cercle de la rainure à
gauche
3: Position de l'outil = centre du cercle de la rainure à
droite
4: Position de l'outil = extrémité droite de la rainure
8 Avance fraisage Q207: Vitesse de déplacement de
l'outil lors du fraisage, en mm/min.
8 Mode fraisage Q351: Type de fraisage avec M03:
+1 = fraisage en avalant
–1 = fraisage en opposition
8 Profondeur Q201 (en incrémental): Distance entre la
surface de la pièce et le fond de la rainure
8 Profondeur de passe Q202 (en incrémental): Distance
parcourue par l'outil en une passe; introduire une
valeur supérieure à 0
8 Surép. finition en profondeur Q369 (en incrémental):
Surépaisseur de finition pour la profondeur
8 Avance plongée en profondeur Q206: Vitesse de
l'outil lors de son déplacement au fond, en mm/min.
8 Passe de finition Q338 (en incrémental): Distance
parcourue par l'outil dans l'axe de broche lors de la
finition. Q338=0: Finition en une seule passe
X
Y
Q219
Q218
Q224
X
Y
X
Y
X
Y
X
Y
Q367=0
Q367=1 Q367=2
Q367=3 Q367=4
X
Z
Q201
Q206
Q202
Q338
