508

11 Programmation: Paramètres Q

1

1

.1 Pr

incipe et sommair

e

des f

onctions

11.1 Principe et sommaire des

fonctions

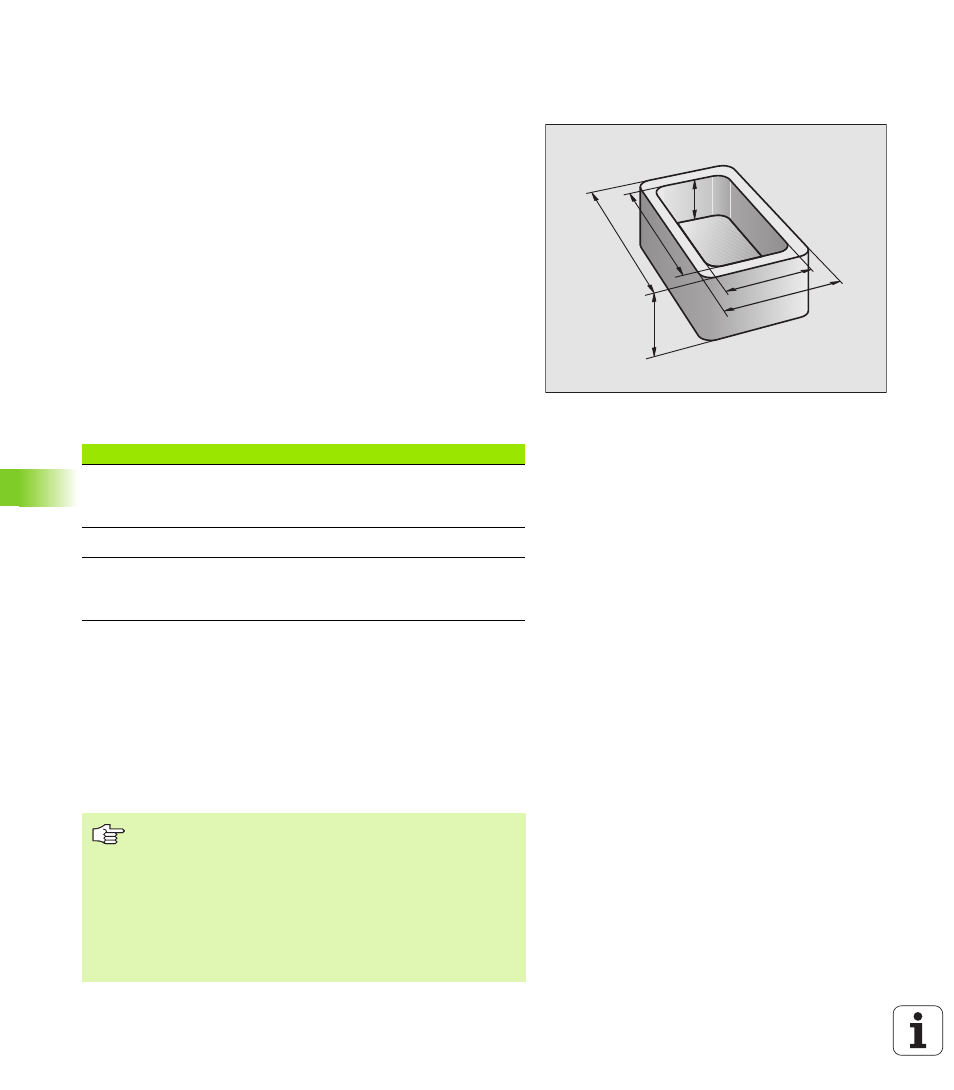

Grâce aux paramètres Q, vous pouvez définir toute une famille de
pièces dans un même programme d'usinage. A la place des valeurs
numériques, vous introduisez des variables: les paramètres Q.

Exemples d’utilisation des paramètres Q:

„

Valeurs de coordonnées

„

Avances

„

Vitesses de rotation

„

Données de cycle

En outre, les paramètres Q vous permettent de programmer des
contours définis par des fonctions arithmétiques ou bien d'exécuter
des étapes d'usinage en liaison avec des conditions logiques. En
liaison avec la programmation FK, vous pouvez aussi combiner avec
les paramètres Q des contours dont la cotation n'est pas conforme à
la programmation des CN.

Un paramètre Q est désigné par la lettre Q et un numéro entre 0 et
399. Les paramètres Q sont répartis en trois groupes:

Remarques concernant la programmation

Les paramètres Q et valeurs numériques peuvent être mélangés dans
un programme.

Vous pouvez affecter aux paramètres Q des valeurs numériques
comprises entre –99 999,9999 et +99 999,9999. De manière interne,
la TNC peut calculer des valeurs numériques d'une largeur jusqu'à 57
bits avant et 7 bits après le point décimal (une largeur numérique de
32 bits correspond à une valeur décimale de 4 294 967 296).

Signification

Plage

Paramètres pouvant être utilisés librement, à
effet global pour tous les programmes contenus
dans la mémoire de la TNC

Q0 à Q99

Paramètres fonctions spéciales de la TNC

Q100 à Q199

Paramètres préconisés pour les cycles, à effet
global pour tous les programmes contenus dans
la mémoire de la TNC

Q200 à Q399

Q4

Q2

Q3

Q1

Q5

Q6

La TNC attribue automatiquement toujours les mêmes
valeurs à certains paramètres Q, par exemple le rayon
d'outil actif au paramètre Q108, cf. „Paramètres Q
réservés”, page 541.

Si vous utilisez les paramètres Q60 à Q99 dans les cycles
constructeur codés, définissez dans le paramètre-machine
PM7251 si ces paramètres doivent être à effet local dans
le cycle constructeur (fichier .CYC) ou à effet global pour
tous les programmes.
