1.5 Accessoires: Palpeurs 3D et
manivelles électroniques
HEIDENHAIN
3D-Tastsysteme
Les différents palpeurs 3D de HEIDENHAIN servent à:
„ dégauchir les pièces automatiquement
„ initialiser les points de référence avec rapidité et précision
„ mesurer la pièce pendant l'exécution du programme
„ étalonner et contrôler les outils
Les palpeurs à commutation TS 220 et TS 640
Ces palpeurs sont particulièrement bien adaptés au dégauchissage
automatique de la pièce, à l'initialisation du point de référence et aux
mesures sur la pièce. Le TS 220 transmet les signaux de commutation
par l'intermédiaire d'un câble et représente donc une alternative à prix
intéressant si vous comptez effectuer ponctuellement des opérations
de digitalisation.

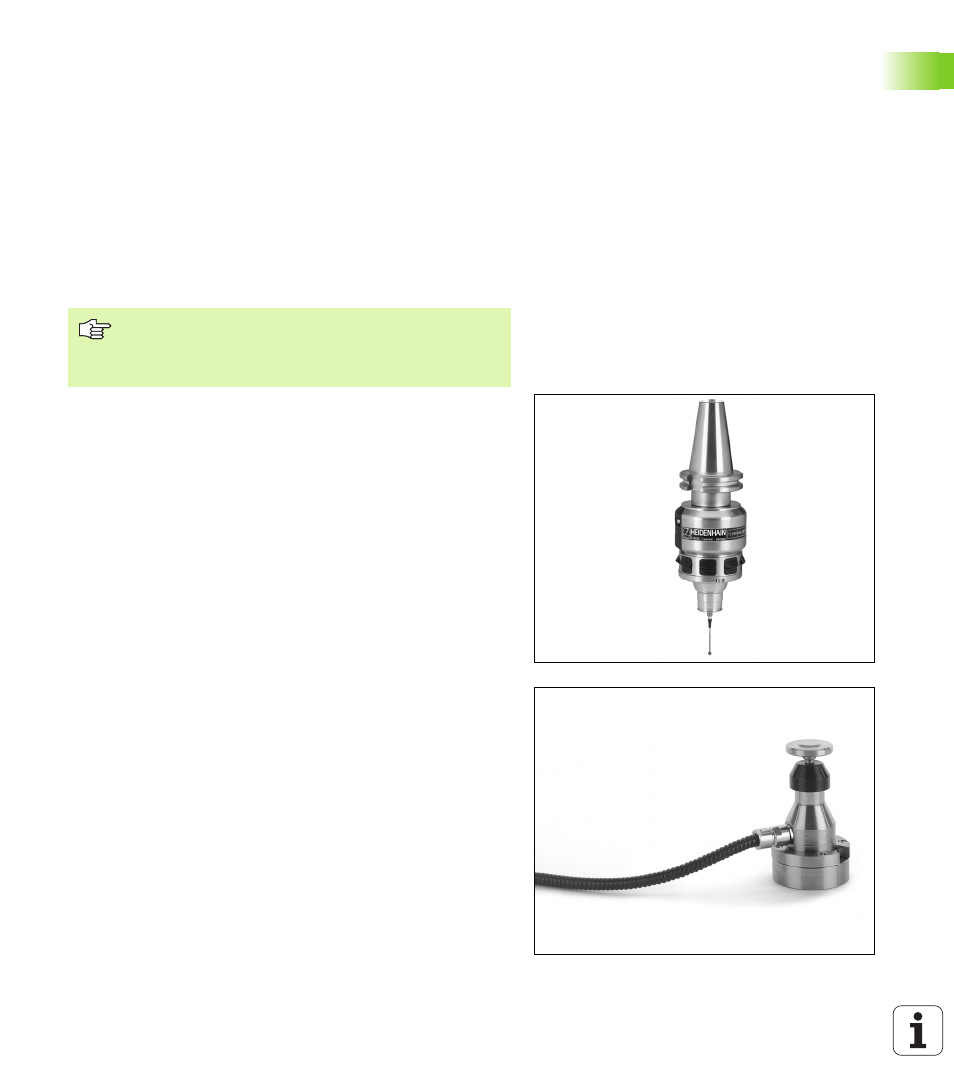

Le TS 640 (cf. figure de droite) a été conçu spécialement pour les
machines équipées d'un changeur d'outils. Les signaux de
commutation sont transmis sans câble, par voie infrarouge.
Principe de fonctionnement: Dans les palpeurs à commutation de
HEIDENHAIN, un commutateur optique anti-usure enregistre la
déviation de la tige. Le signal émis permet de mémoriser la valeur
effective correspondant à la position actuelle du palpeur.
Le palpeur d'outils TT 130 pour l'étalonnage d'outils
Le palpeur 3D à commutation TT 130 est destiné à l'étalonnage et au
contrôle des outils. La TNC dispose de 3 cycles pour calculer le rayon
et la longueur d'outil avec broche à l'arrêt ou en rotation. La structure
particulièrement robuste et l'indice de protection élevé rendent le
TT 130 insensible aux liquides de refroidissement et aux copeaux. Le
signal de commutation est généré grâce à un commutateur optique
anti-usure d'une grande fiabilité.
Toutes les fonctions pour palpeur sont décrites dans un
autre Manuel d'utilisation. Si nécessaire, adressez-vous à
HEIDENHAIN pour recevoir ce Manuel d'utilisation. Id.-
Nr.: 329 203-xx.
