11 Test de programme et exécution de programme 234
11
.1 Gr
aphismes

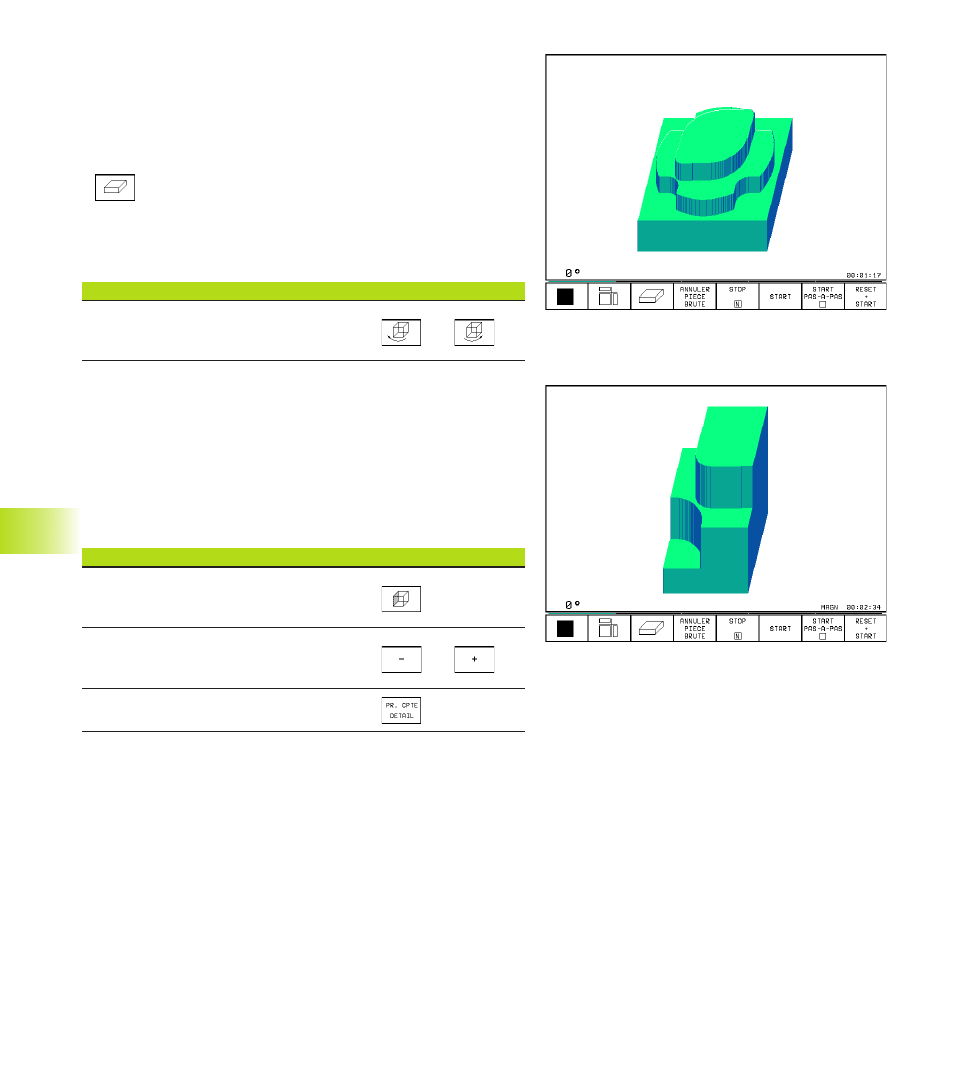

Représentation 3D
La TNC représente la pièce dans l‘espace.
Vous pouvez faire pivoter la représentation 3D autour de l‘axe vertical.
Les fonctions loupe sont disponibles en mode Test de programme (cf.
„Agrandissement de la projection).
ú Sélectionner la représentation 3D
Rotation de la représentation 3D
Commuter le menu de softkeys jusqu‘à ce que les softkeys suivantes
apparaissent:
Fonction Softkeys
Faire pivoter verticalement la
représentation par pas de 27°
Agrandissement de la projection
Vous pouvez modifier la projection en mode Test de programme pour
la représentation 3D
Pour cela, la simulation graphique doit être arrêtée. Un
agrandissement de la projection est toujours actif dans tous les
modes de représentation.
Commuter le menu de softkeys en mode Test de programme jusqu‘à
ce que les softkeys suivantes apparaissent:
Fonction Softkeys
Sélectionner côté pièce pour découpe
appuyer plusieurs fois sur la softkey
Faire glisser surface de coupe pour
réduire ou agrandir la pièce brute
Prendre en compte le détail souhaité
