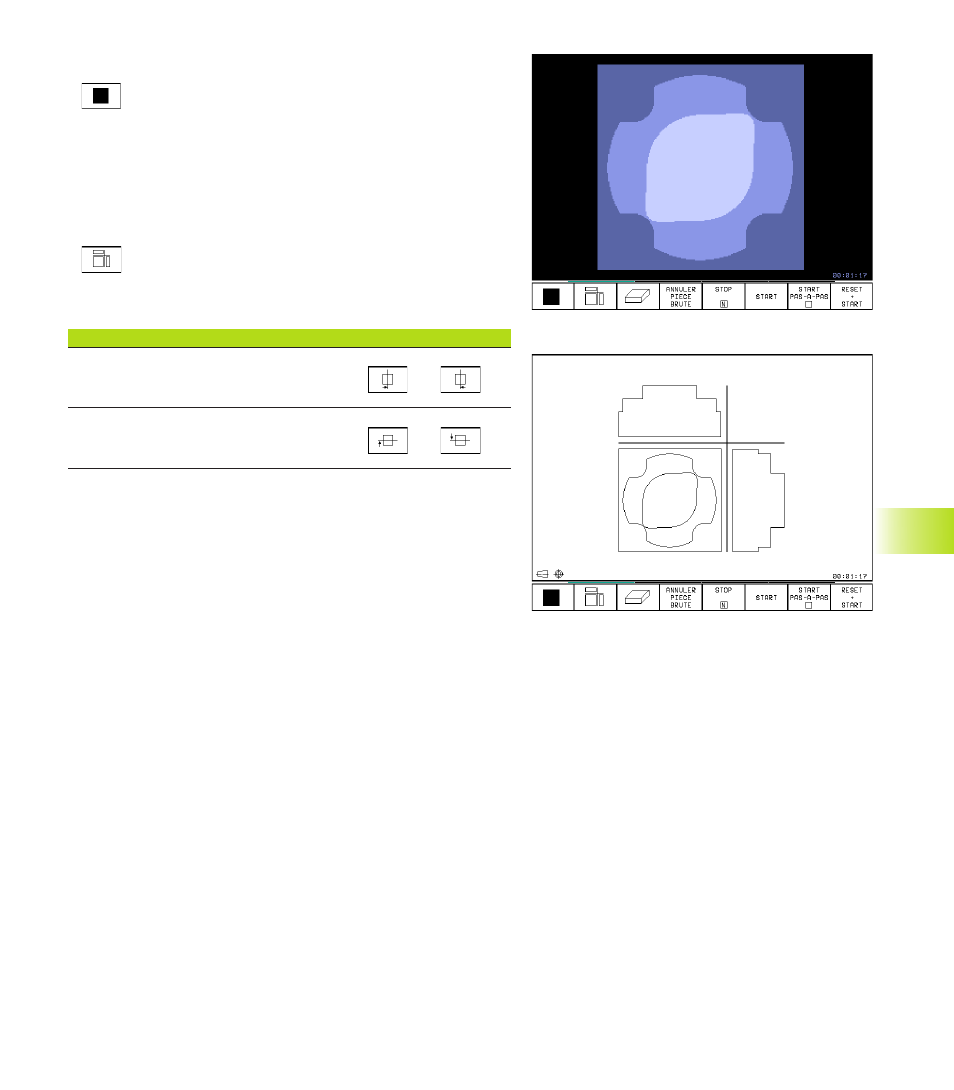

Vue de dessus
ú Sélectionner la vue de dessus à l‘aide de la softkey
Représentation en 3 plans
La projection donne une vue de dessus avec 2 coupes, comme sur un
plan. Le symbole en bas et à gauche du graphisme précise si la
représentation correspond aux méthodes de projection 1 ou 2 selon
DIN 6, chap. 1 (sélectionnable par PM7310).
Vous pouvez aussi faire glisser le plan de coupe avec les softkeys:
ú A l‘aide de la softkey, sélectionner la représentation en
3 plans
ú Commutez le menu de softkeys jusqu‘à ce que la TNC
affiche les softkeys suivantes:
Fonction Softkeys
Faire glisser le plan de coupe vertical
vers la droite ou vers la gauche
Faire glisser le plan de coupe horizontal
vers le haut ou vers le bas
Pendant le décalage, l‘écran affiche la position du plan de coupe.
