6 Positions d'outil dans le programme
74 TNC 124
Y
X
15 53
12
47
0
0
1
2 3
4
Prise en compte de positions: Mode Teach-In

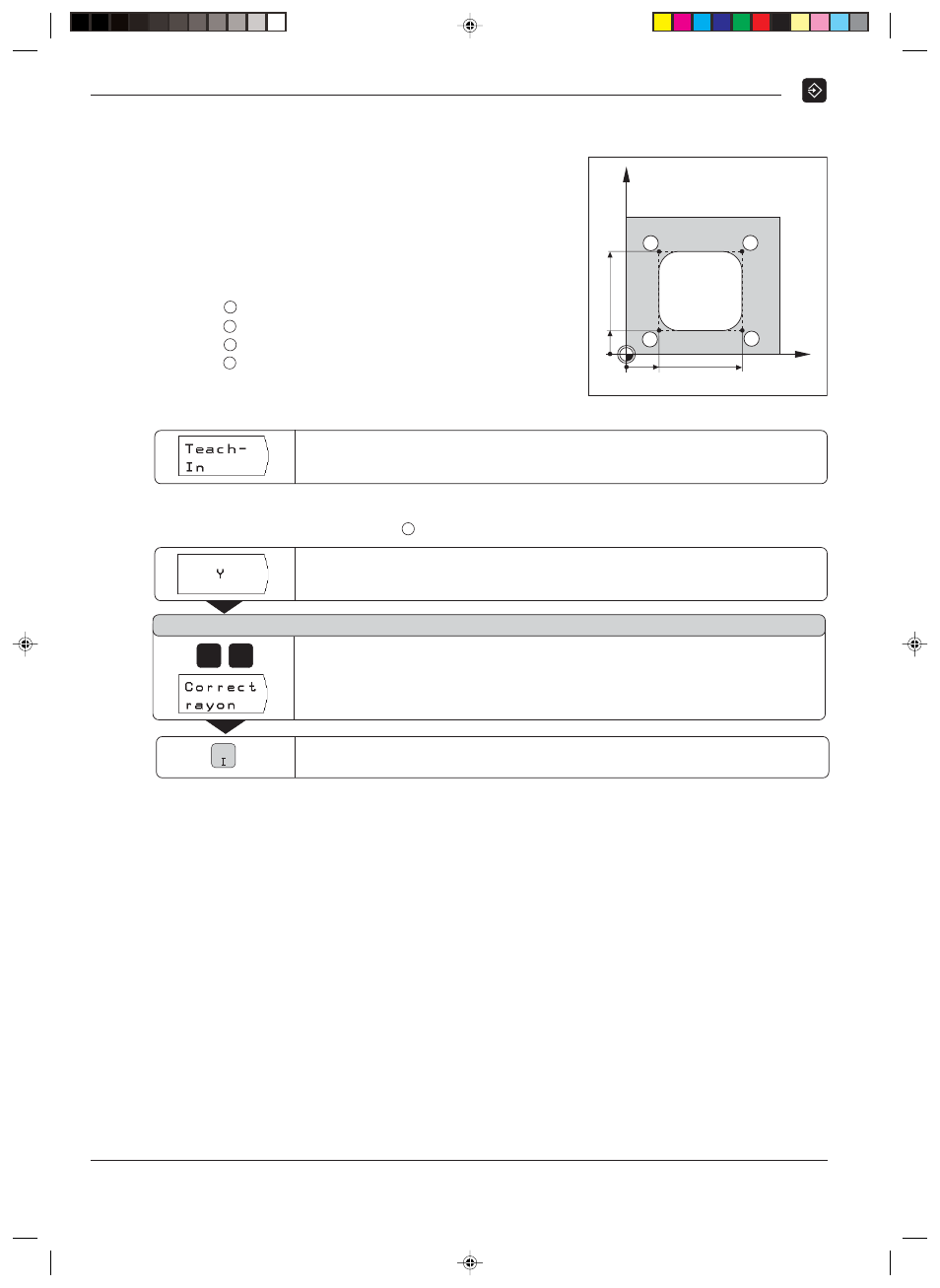

Exemple de programme: Usiner une poche et élaborer un programme
pendant l'usinage
A l'aide de cette fonction Teach-In, vous pouvez usiner une pièce à
partir des cotes du plan.
La TNC transpose directement les coordonnées dans un
programme. Vous pouvez sélectionner les déplacements de
prépositionnement et de dégagement selon votre convenance et
les introduire conformément aux cotes du plan.
Coin
X = 15 mm Y = 12 mm
Coin X = 15 mm Y = 47 mm
Coin X = 53 mm Y = 47 mm
Coin X = 53 mm Y = 12 mm
Profondeur de la poche Z = par ex. – 10 mm
Mode: MEMORISATION/EDITION DE PROGRAMME
3
1
2
4
Sélectionner l'axe de coordonnées ( Axe Y ).
4 7
Position nominale ?
Introduire la positions nominale , par ex. 47 mm
et
sélectionner la correction du rayon d'outil R – .
Se positionner à la coordonnée introduite. Pour terminer, introduire d'autres
coordonnées éventuelles et les prendre en compte.
NC
Sélectionner Teach-In .
3
Exemple: Prendre en compte dans un premier programme la
coordonnée Y du point
