4 Positionnement avec introduction manuelle
54 TNC 124

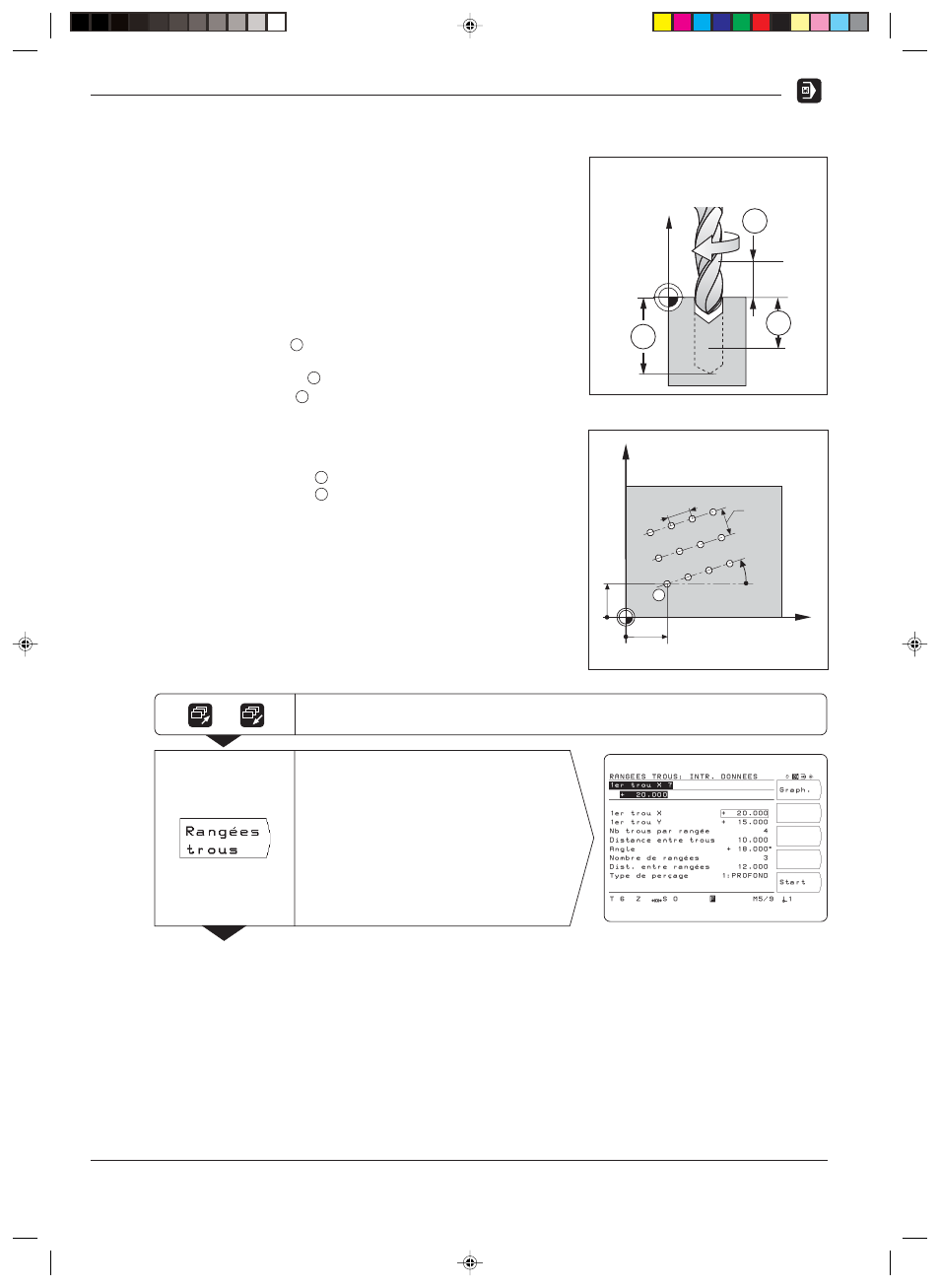

Exemple: Introduire et exécuter des rangées de trous
Les étapes „Introduction données rangées de trous“, „Affichage
graphisme rangées de trous“ et „Perçage“ sont décrites dans cet
exemple séparément.
Données concernant les trous
Vous introduisez séparément dans la TNC les données concernant
les trous (cf. pages 43 et 44), avant d'introduire les données des
rangées de trous proprement dites.
Hauteur de sécurité:
+50 mm
Distance d'approche : 3 mm
Surface de la pièce: 0 mm
Profondeur de perçage : – 20 mm
Profondeur de passe : 5 mm
Temporisation: 0.4 s
Avance: 80 mm/min.
Données des rangées de trous
Coordonnée X du trou : X = 20 mm
Coordonnée Y du trou : Y = 15 mm
Nombre de trous par rangée: 4
Distance entre les trous: + 10 mm
Angle compris entre les rangées
de trous et l'axe X: 18°
Nombre de rangées: 3
Distance entre les rangées: + 12 mm
Rangées de trous
A
B
C
Z
Y
X
15
20
0
0
1
10
18°
12
1ère étape: Introduire les données des rangées de trous
Mode: POSITIONNEMENT AVEC INTRODUCTION MANUELLE
Commuter sur le 2ème menu de softkeys en mode POSITIONNEMENT AVEC
INTRODUCTION MANUELLE
.
/
Sélectionner Grille de trous
B
C
1
A
1
+
+
