71
Cy
cles de t
our
nag
e
avec suivi du contour

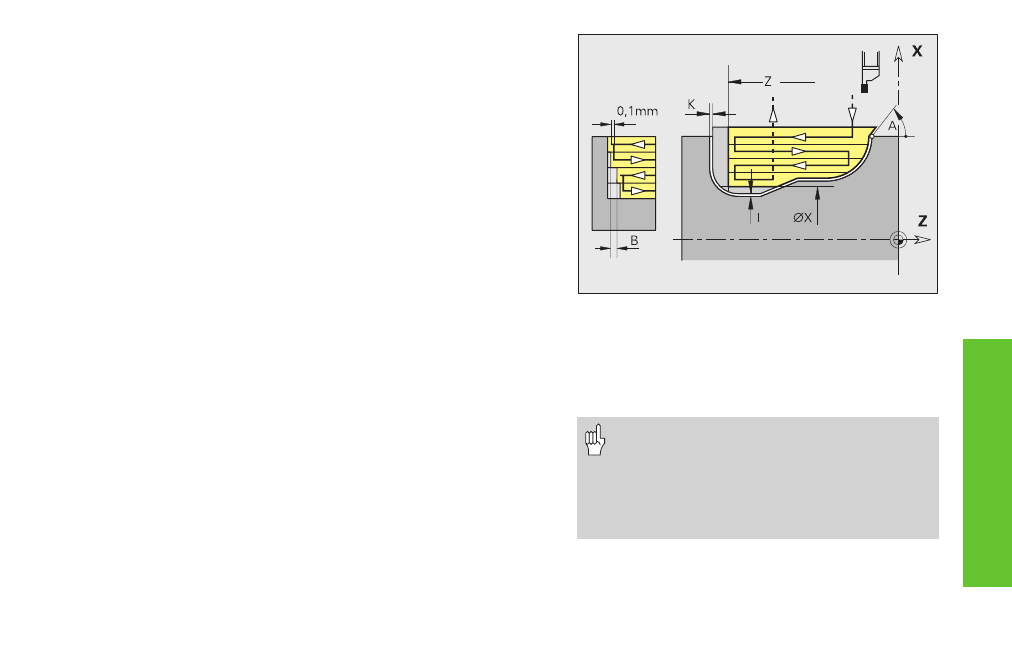

Tournage de gorge G869
G869 ébauche axialement/radialement la zone de contour définie par „NS,
NE“ et en effectuant des déplacements alternatifs de plongée et
d'ébauche.
Paramètres
NS, NE: Numéro de séquence de début, de fin (référence à la section de
contour)
P: Plongée max.
R: Correction en profondeur pour la finition – par défaut: 0
I, K: Surépaisseurs (I cote de diamètre) – par défaut: 0
X/Z: Limitation de coupe (cote de diamètre X)
A, W: Angle d'approche, de sortie – par défaut: inverse du sens de la
plongée
Q: Déroulement – par défaut: 0
n Q=0: ébauche et finition
n Q=1: ébauche seulement
n Q=2: finition seulement
U: Tournage unidirectionnel – par défaut: 0
n U=0: tournage bidirectionnel
n U=1: tournage unidirectionnel dans le sens du contour
H: Type de dégagement en fin de cycle – par défaut: 0
n H=0: retour au point initial (gorge axiale: sens Z puis sens X);
gorge radiale: sens X puis sens Z)
n H=1: positionne l'outil devant le contour fini
n H=2: relève l'outil à la distance de sécurité et arrête
V: Définition chanfrein/arrondi au début/à la fin de la section de
contour - par défaut: 0
Chanfrein/arrondi sera usiné:
n V=0: au début et à la fin
n V=1: au début
n V=2: à la fin
n V=3: pas d'usinage
O: Avance de plongée – par défaut: avance active
E: Avance de finition – pas d'introduction: avance
active
B: Largeur de décalage - par défaut: 0
• Le cycle G869 requiert des outils de type
26*
• La correction du rayon de la dent sera
exécutée
• Les surépaisseurs (G57/G58) seront
prises en compte
