Déconnexion d'un module
22 Manuel d'utilisation
4.5 Déconnexion d'un module
Déconnexion d'un
module Pour déconnecter un module :
Vérifier que tous les interrupteurs d'alimentation se trouvent en position d'arrêt (le
cas échéant) et que tous les modules d'alimentation de la chaîne sont hors tension.

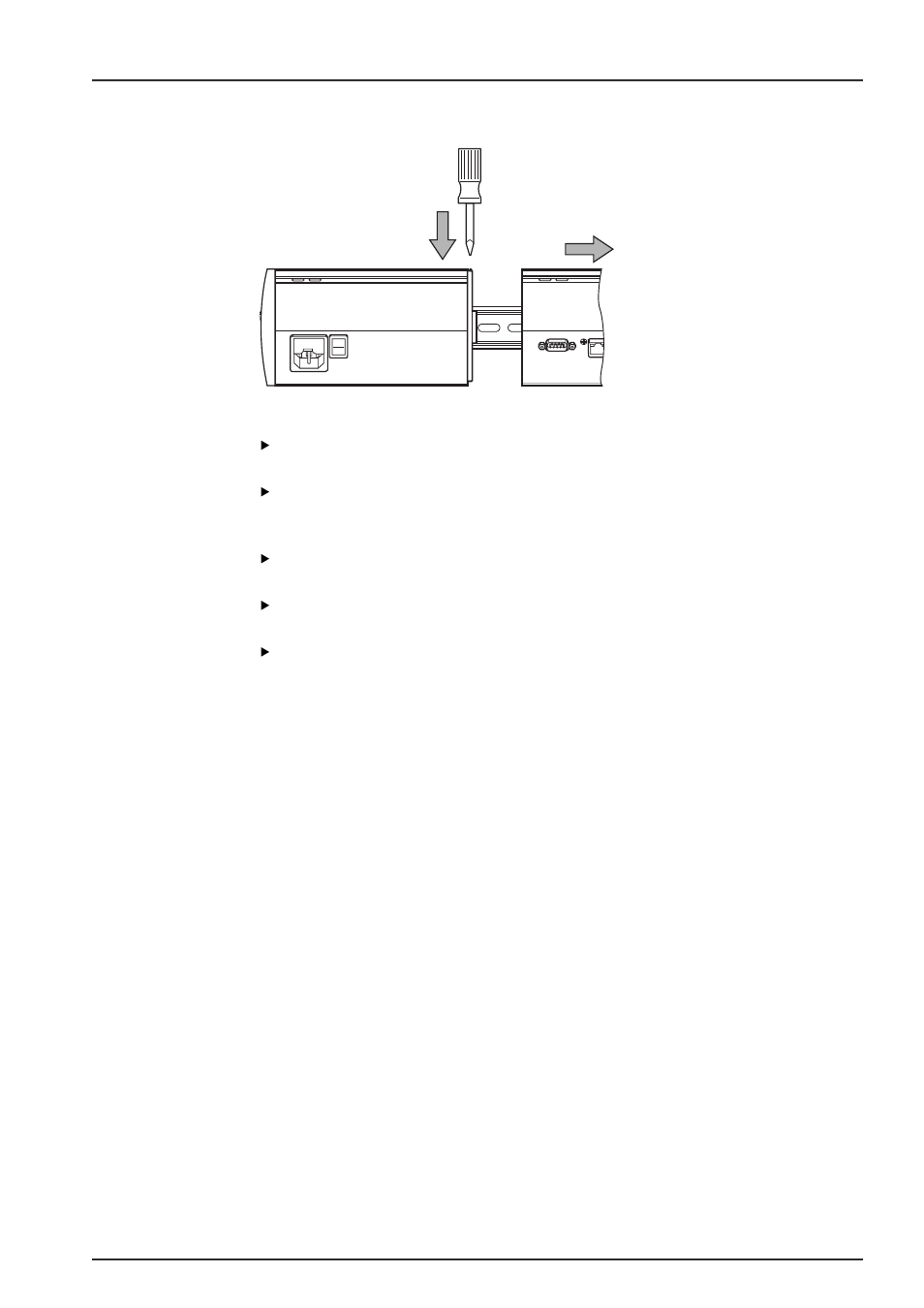

Insérer un tournevis à bout plat dans l'ouverture de la fente 29 qui se trouve en haut
à gauche du module droit, puis exercer une pression sur l'ergot de verrouillage 7 du
module gauche afin de pouvoir retirer le module.
Exercer une légère pression vers le haut de manière à décomprimer le ressort 32 du
rail DIN.
Tout en maintenant la pression vers le haut, faire pivoter le haut du module de
manière à le dégager du rail DIN.
Relâcher doucement la pression exercée vers le haut et dégager le module du rail
DIN.
