Montage
Montage d'un module
Manuel d'utilisation 19
4.1 Montage d'un module
ATTENTION
Un module d'alimentation doit toujours être monté à gauche des modules de la
chaîne de modules qu'il doit alimenter. Lorsqu'un module d'alimentation a atteint
sa puissance nominale maximale, il faut en installer un autre dans la chaîne de
modules.

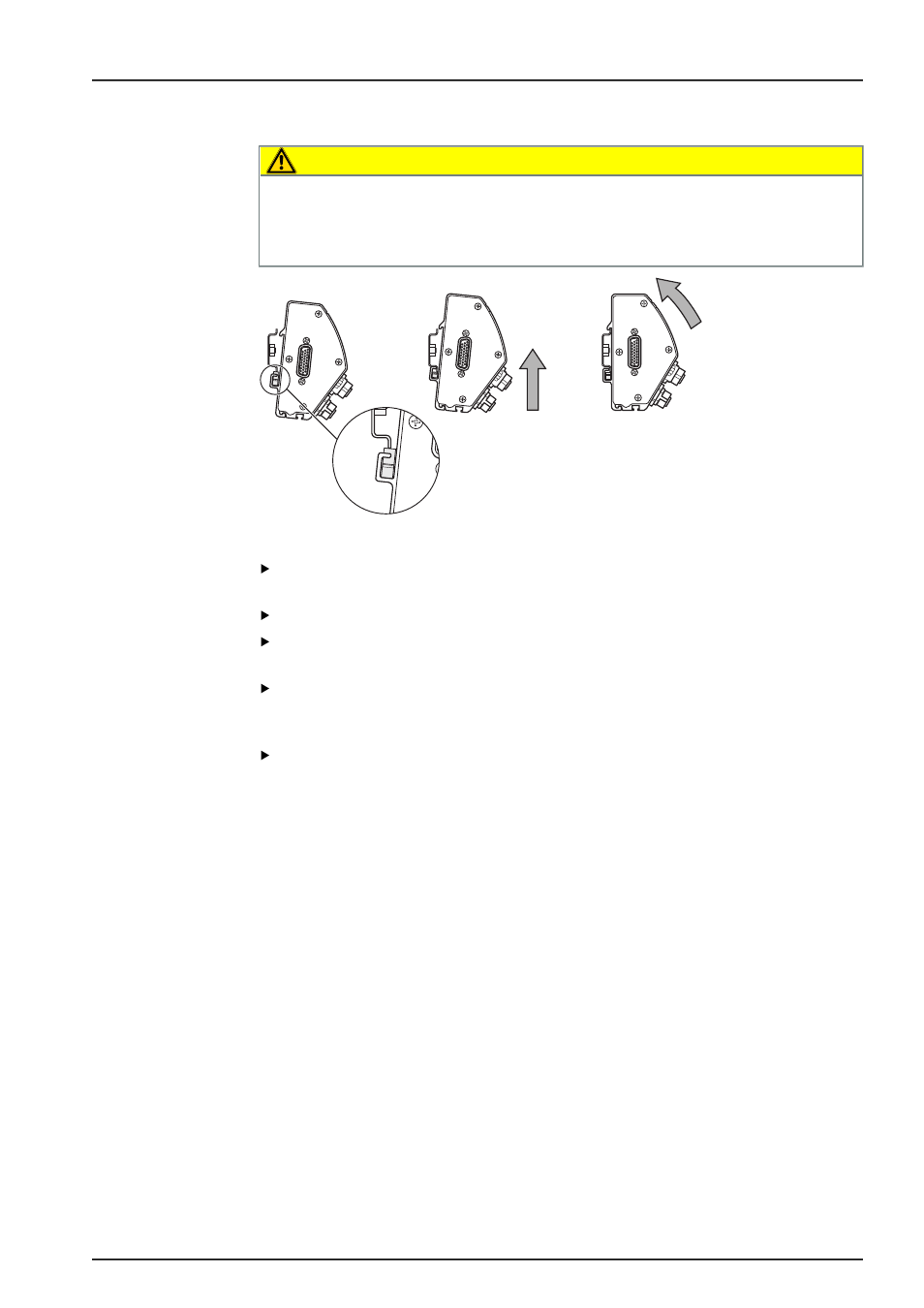

Montage d'un module Pour monter un module :
Vérifier que tous les interrupteurs d'alimentation se trouvent en position d'arrêt (le
cas échéant) et que tous les modules d'alimentation de la chaîne sont hors tension.
Aligner le bord inférieur du rail DIN avec la rainure inférieure 33 du module.
Appliquer une légère pression vers le haut en décomprimant le ressort 32 du rail
DIN et en insérant le rail DIN dans la rainure inférieure 33 du module.
Tout en maintenant la pression vers le haut, orienter la face supérieure du module
vers le rail DIN jusqu'à ce que la rainure supérieure
31 du module s'aligne sur le rail
DIN.
Relâcher doucement la pression vers le haut de manière à ce que le module se
bloque sur le rail DIN.
