47
15 GND
9
3
4
5
10
11
7
TXD
RXD
RTS
CTS
DSR
GND
SIGNAL
DTR
CHASSIS GND
TXD
RXD
RTS
CTS
DSR
GND
SIGNAL
DTR
CHASSIS
Câblage simplifié
Câblage complet
Interface de données V.24/RS-232-C
En plus du raccordement pour palpeur d'angles, le connecteur X10
dispose d'une interface de données V.24/RS-232-C.
L'interface de la visualisation de cotes ND peut être raccordée à une
imprimante ou à un PC pour restituer les valeurs de mesure ou les
programmes.
L'interface de données est configurée sur le format de données
suivant:
1 bit de start
7 bits de données
bit de parité paire
2 bits de stop
La vitesse en bauds est réglée à partir du paramètre P50.

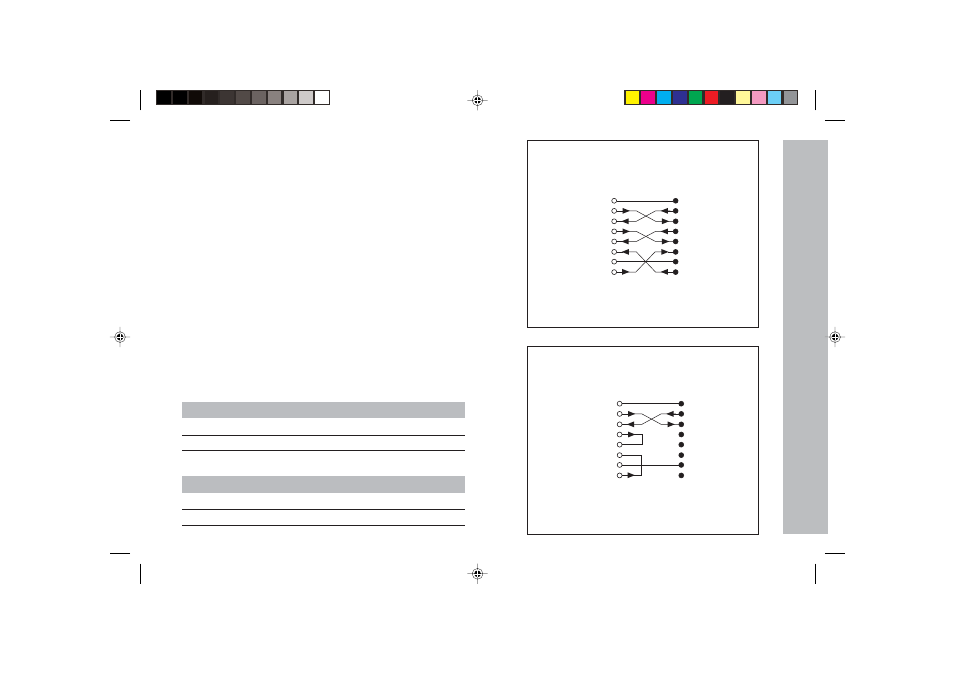

Pour le raccordement d'appareils périphériques, il est possible
d'utiliser un câble avec câblage complet (fig. en haut à droite) ou avec
câblage simplifié (fig. en bas à droite).
Interface
de
données
V
.24/RS-232-C
15 GND
9
3
4
5
10
11
7
TXD
RXD
RTS
CTS
DSR
GND
SIGNAL
DTR
CHASSIS GND
TXD
RXD
RTS
CTS
DSR
GND
SIGNAL
DTR
CHASSIS
Niveaux pour TXD et RXD
Niveau logique Niveau de tension
„1” – 3V à – 15V
„0” + 3V à +15V
Niveaux RTS, CTS, DSR et DTR
Niveau logique Niveau de tension
„1” + 3V à +15V
„0” – 3V à – 15V
ND X10
ND X10
