98
ENTRETIEN
Feux

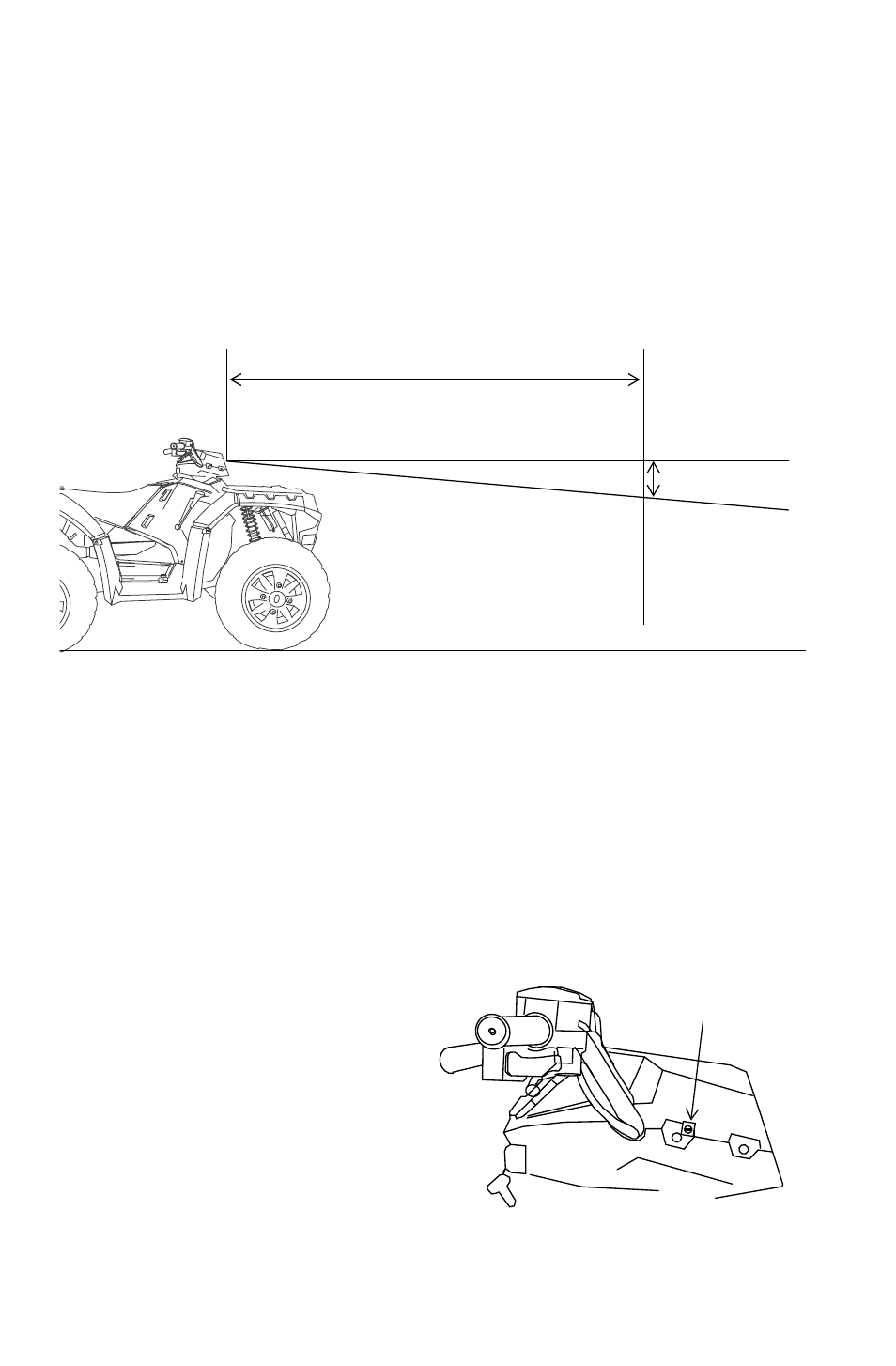

Réglage des feux de route
La hauteur du faisceau du phare est légèrement réglable. Effectuer ce
réglage de la manière suivante.
1. Garer le véhicule sur une surface de niveau et placer le phare à
environ 7,6 m (25 pi) d’un mur. Mettre la boîte de vitesses à la posi-
tion stationnement (P).
2. Mesurer la distance du sol au centre du phare et tracer un repère sur
le mur à la même hauteur.
3. Démarrer le moteur. Mettre le commutateur de phare en position
feux de route.
4. Observer la zone lumineuse créée par le faisceau projeté par le
phare sur le mur. La partie la plus intense de cette zone lumineuse
doit se trouver à 5 cm (2 po) au-dessous du repère placé sur le mur.
Mesurer après avoir placé un poids équivalent à celui du conducteur
sur le siège.
5. La vis de réglage se trouve
du côté droit du boîtier de
phare. Pour régler le fais-
ceau, desserrer la vis. Régler
le phare à la position sou-
haitée, puis resserrer la vis.
5 cm (2 po)
Hauteur centrale du phare
7,6 m (25 pi)
Vis de
réglage
