Eneo VKC-1424-12 Manuel d'utilisation
Page 5
5

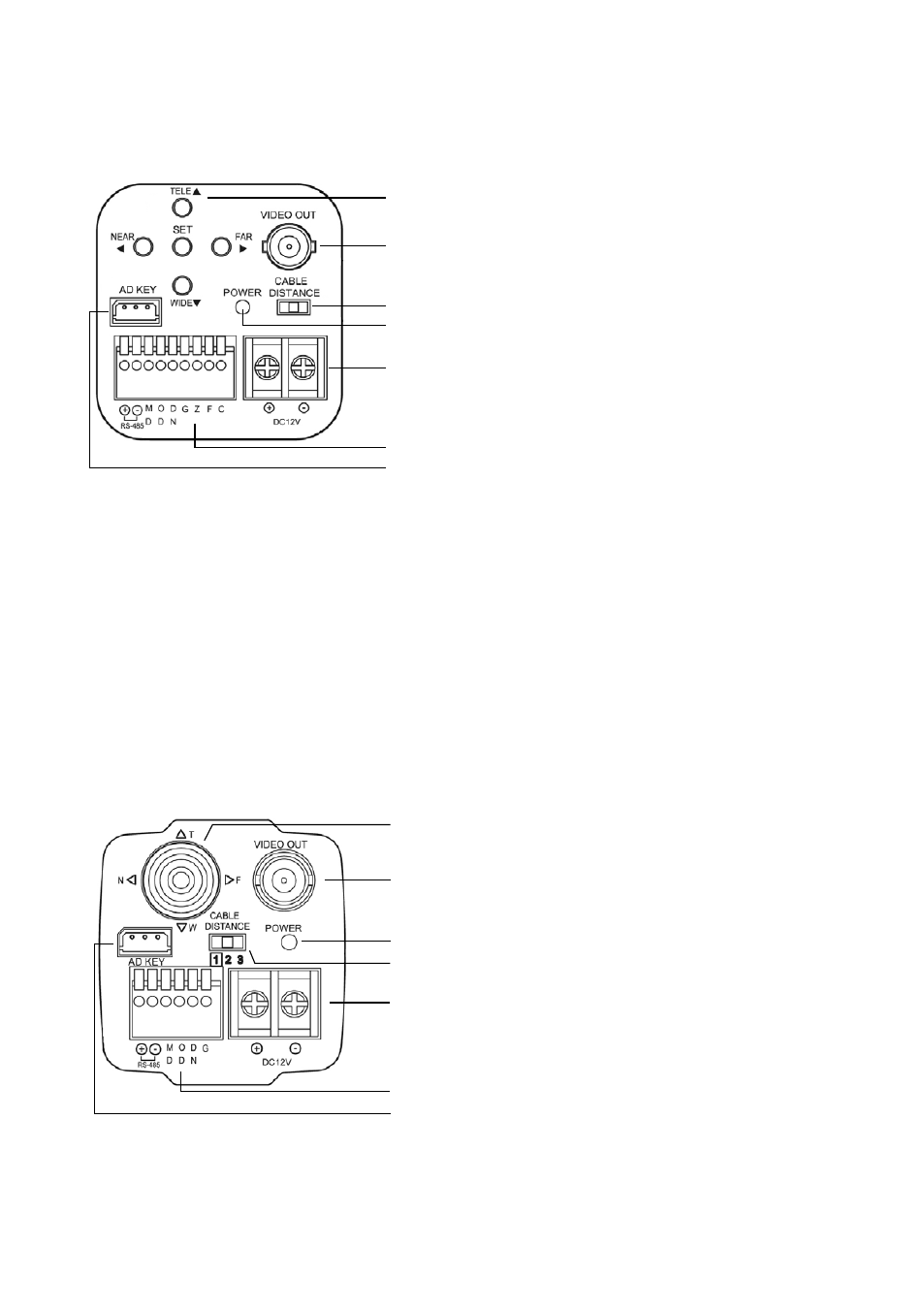

4. Descriptions
4.1 VKC-1424-36, No. d’article 92718 et VKC-22, No. d’article 92754)
()
()
(5)
(4)
(7)
(6)
(3)
() OSD / Zoom / Commande du focus
() Vidéo: câble BNC
(3) Touche AD
: GND (terre)
: Touche AD
3: GND (terre)
(4) DEL d’alimentation
(5) Distance de câble
Lorsque la distance à partir de la caméra à contrôler
est éloignée, sélectionner ou 3.
(6) Terminal de contrôle
: RS-485 (+)
: RS-485 (–)
3: sortie de la détection de mouvement
4: sortie de la détection d’objets
5: entrée Jour/Nuit (Bas: nuit, Haut: jour)
6: Terre
7: Zoom (+: Tele, –: Wide)
8: Focus (+: Near, –: Far)
9: Common
(7) Alimentation: V CC
4.2 VKC-1424-12, No. d’article 92755)
()
()
(5)
(4)
(7)
(6)
(3)
() OSD / Zoom / Commande du focus
() Vidéo: câble BNC
(3) Touche AD
: GND (terre)
: Touche AD
3: GND (terre)
(4) DEL d’alimentation
(5) Distance de câble
Lorsque la distance à partir de la caméra à contrôler
est éloignée, sélectionner ou 3.
(6) Terminal de contrôle
: RS-485 (+)
: RS-485 (–)
3: sortie de la détection de mouvement
4: sortie de la détection d’objets
5: entrée Jour/Nuit (Bas: nuit, Haut: jour)
6: Terre
(7) Alimentation: V CC
