3 ALLUMAGE
Lors de son allumage, après un test de diagnostic, le débitmètre affiche de façon séquentielle les
informations suivantes :
• Version du logiciel ;
• Unité de mesure ;
• Indicateur de la donnée affichée.
4 RÉGLAGES PRÉLIMINAIRES AVANT L'UTILISATION
4.1 Notes de programmation
Après modification d’un paramètre à l’intérieur du Menu avancé "OPT", pour revenir au Menu
principal mettez le dispositif d’abord hors et puis sous tension.
Pendant qu’on est en train de modifi er la valeur d’un paramètre ou qu’on est à l’intérieur d’un Menu
autre que celui principal, si aucune frappe de touche ne s’avère sous 10 secondes, l’affichage revient
automatiquement au Menu principal.
Au cours de la modification d’une donnée numérique l’appui prolongé de la touche provoque la
modification rapide de la valeur.
4.2 Menu avancé "OPT"
Lors de l'installation du débitmètre dans le système de remplissage il faut ef-
fectuer des réglages pour afficher correctement les données de remplissage :
• Mode de fonctionnement
• Unité de mesure
• Temps d’actionnement de la vanne
Pour avoir accès au Menu avancé, gardez l’appui sur la touche pendant la
mise sous tension du dispositif jusqu’à ce que le message "OPT" s’affiche
à l’écran.
4.3 Mode de fonctionnement "MODE"
Il est possible de configurer trois modes de fonctionnement différents :
MODE 0 = Comptage remplissage cuve avec commande d'arrêt pompe (0000 ÷ 9999 EU: l [réglage
prédéfini] - US: Gal).
MODE 1 = Unité d’affichage débit.
MODE 2 = Comptage remplissage cuve avec commande d'arrêt pompe (0 ÷ 999,9 EU: l - US: Gal).

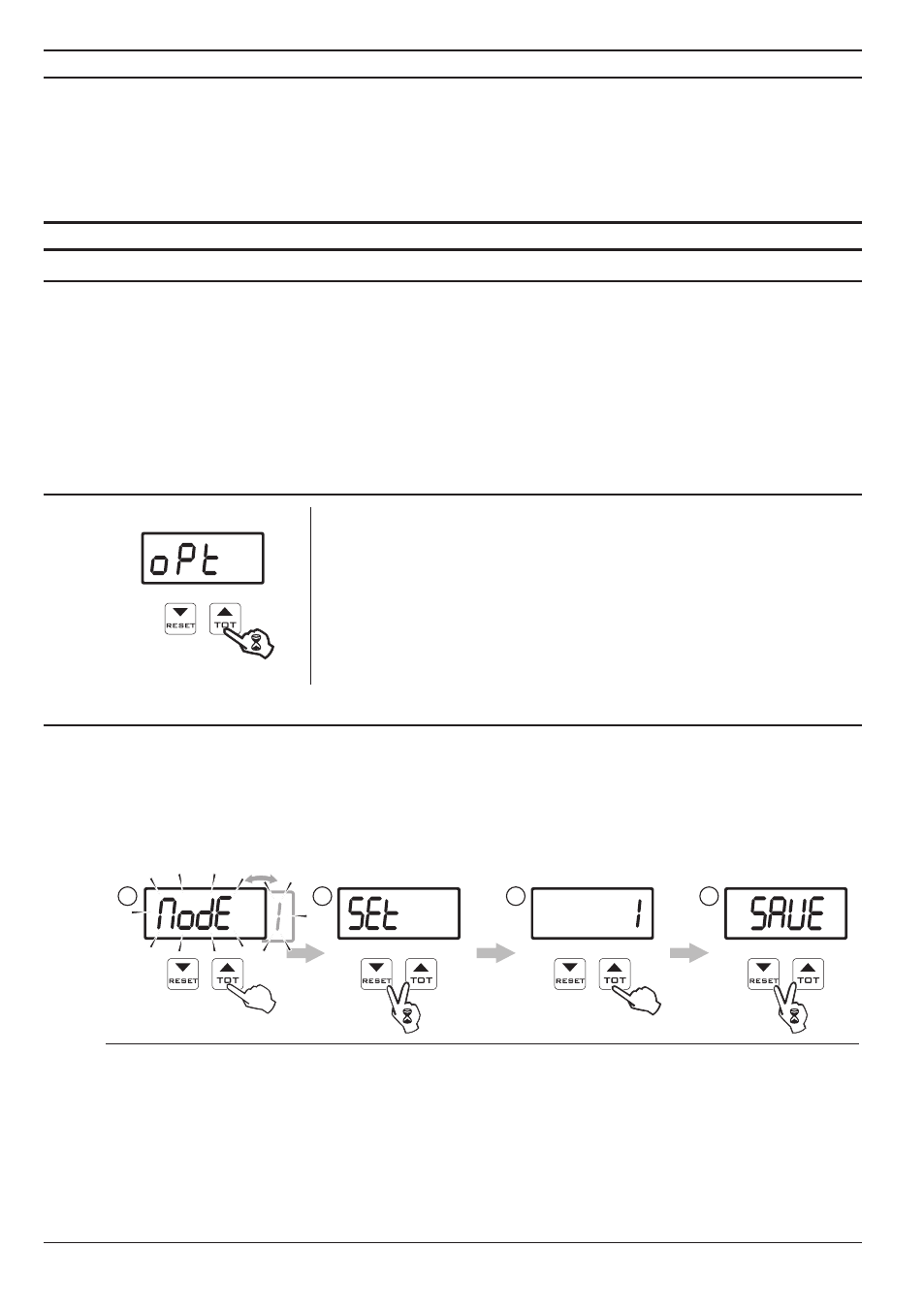

1 2 3 4
Accédez au Menu avancé "OPT" ainsi qu’il est indiqué au Par. 4.2.
1) Appuyez sur les touches en séquence pour afficher le mode de fonctionnement en cours ; la valeur
s’alterne avec le message
"MODE".
2) Pour modifier la donnée, gardez l’appui sur les touches tout à la fois jusqu’à ce que le message "SET"
s’affiche à l’écran.
3) Appuyer en séquence pour choisir le mode que l’on souhaite utiliser.
4) Pour confirmer l’introduction, gardez l’appui sur les touches tout à la fois jusqu’à ce que le message
"SAVE" s’affiche à l’écran.
L’affichage alterne le mode de fonctionnement introduit avec le message
"MODE".
Fig. 7
Fig. 6
