ARAG ORION Visual Flow Manuel d'utilisation
Page 3
3
1
DESCRIPTION DU PRODUIT
Le débitmètre électromagnétique Orion Visual Flow est un dispositif qui permet de mesurer et
d’afficher à l’écran, dont il est doté, la quantité de liquide qui le traverse.
En utilisant un principe de mesure électromagnétique (il ne contient aucun organe mécanique) le
débitmètre fournit un signal proportionnel au flux du liquide qui le traverse : Orion affiche la
valeur du débit en le calculant sur la base des impulsions produites et de la constante du débitmètre
précédemment programmée.
De plus, Orion peut être utilisé comme débitmètre de remplissage : cette fonction vous permet
de programmer la quantité de liquide que vous souhaitez introduire dans le réservoir en phase
de remplissage et d’arrêter celui-ci au moyen du Kit Stop Pompe (optionnel) dès que la valeur
programmée est atteinte.
1.1
Utilisation prévue
Dispositif conçu pour être monté sur des machines agricoles de désherbage et pulvérisa-
tion.
L’appareillage est conçu et fabriqué conformément à la norme EN ISO 14982 (Compati-
bilité électromagnétique - machines agricoles et équipements forestiers), harmonisée à la
Directive 2004/108/CE.
Le débitmètre ne doit absolument pas être utilisé pour mesurer le passage
d'hydrocarbures, de liquides inflammables, explosifs ou toxiques. Le débitmètre n'est pas
adapté pour un contact avec des liquides alimentaires. Est interdite toute utilisation pour
les transactions commerciales.
2 INSTALLATION
Installez le débitmètre
à au moins 20 cm des éléments qui peuvent provoquer des turbulences à
l’intérieur du conduit (vannes, courbes, goulots, etc.).
Le débitmètre peut être installé en position horizontale ou verticale.
ATTENTION:
Pour une bonne étanchéité du débitmètre, utilisez UNIQUEMENT le kit de montage
ARAG (Réf. Catalogue Général ARAG - Accessoires pour vannes modulaires série
463/473).
ARAG ne répond pas de dégâts matériels à l’équipement ou à des biens ni de bles-
sures à des personnes ou animaux découlant d’un montage erroné ou inadéquat du
débitmètre.
RESET
TOT
A SUIVRe

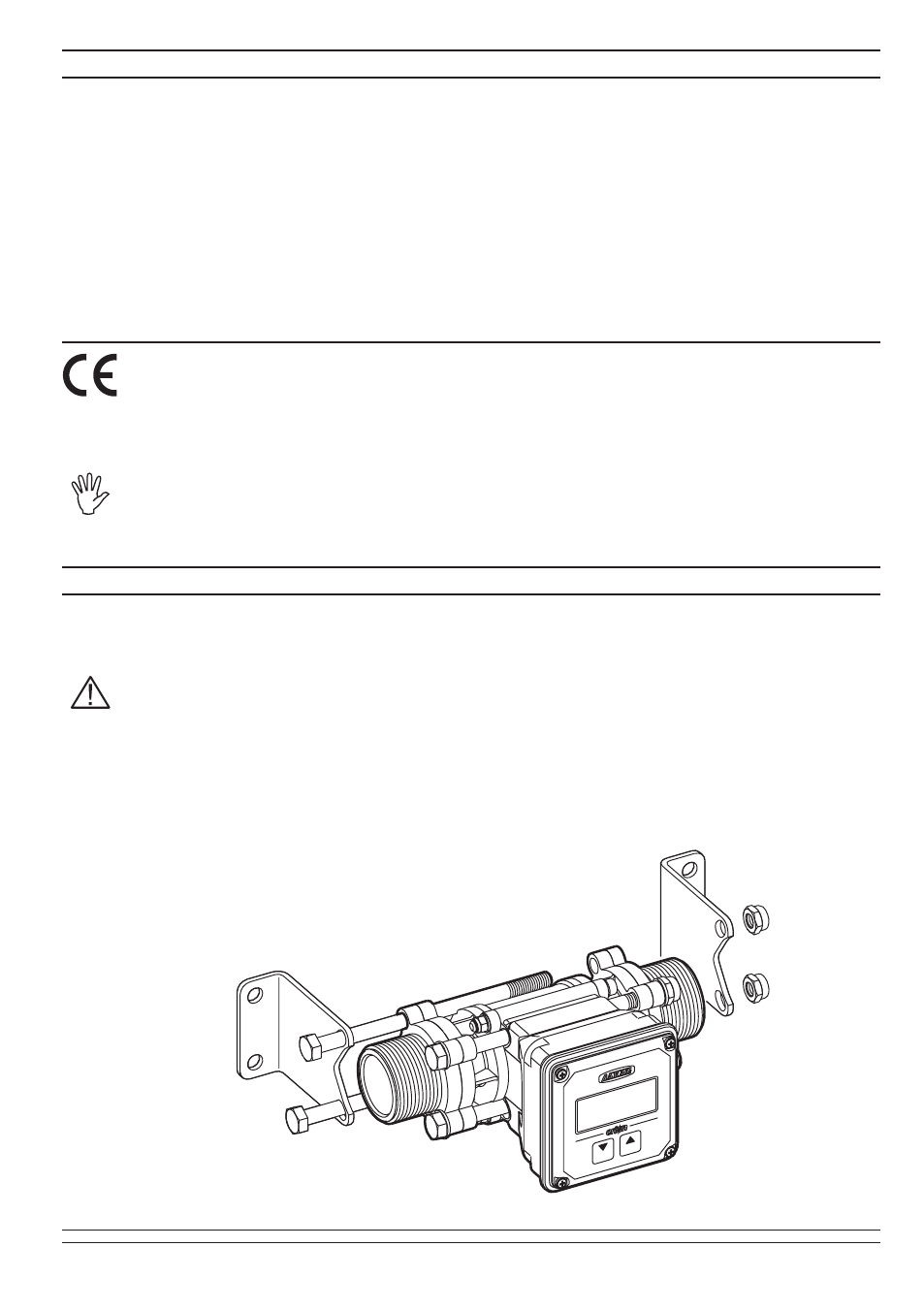

Fig. 1
