5
2.1 Connexions électriques
Le débitmètre Orion Visual Flow a été conçu pour fonctionner comme dispositif à part ou pour
être connecté à des dispositifs ARAG (ordinateurs, écrans, afficheurs) ou à des appareils d’autres
marques, pourvu qu’ils prévoient l’utilisation de débitmètres de cette typologie.
Pour fonctionner comme débitmètre de remplissage, le débitmètre doit être connecté
EXCLUSIVEMENT à des dispositifs ARAG.
ARAG ne répond pas de dégâts matériels à l’équipement ou à des biens ni de bles-
sures à des personnes ou animaux découlant d’un montage erroné ou inadéquat du
débitmètre.
Les dégâts provoqués par un montage erroné ou inapproprié entraîneront automati-
quement la cessation de toute forme de garantie.

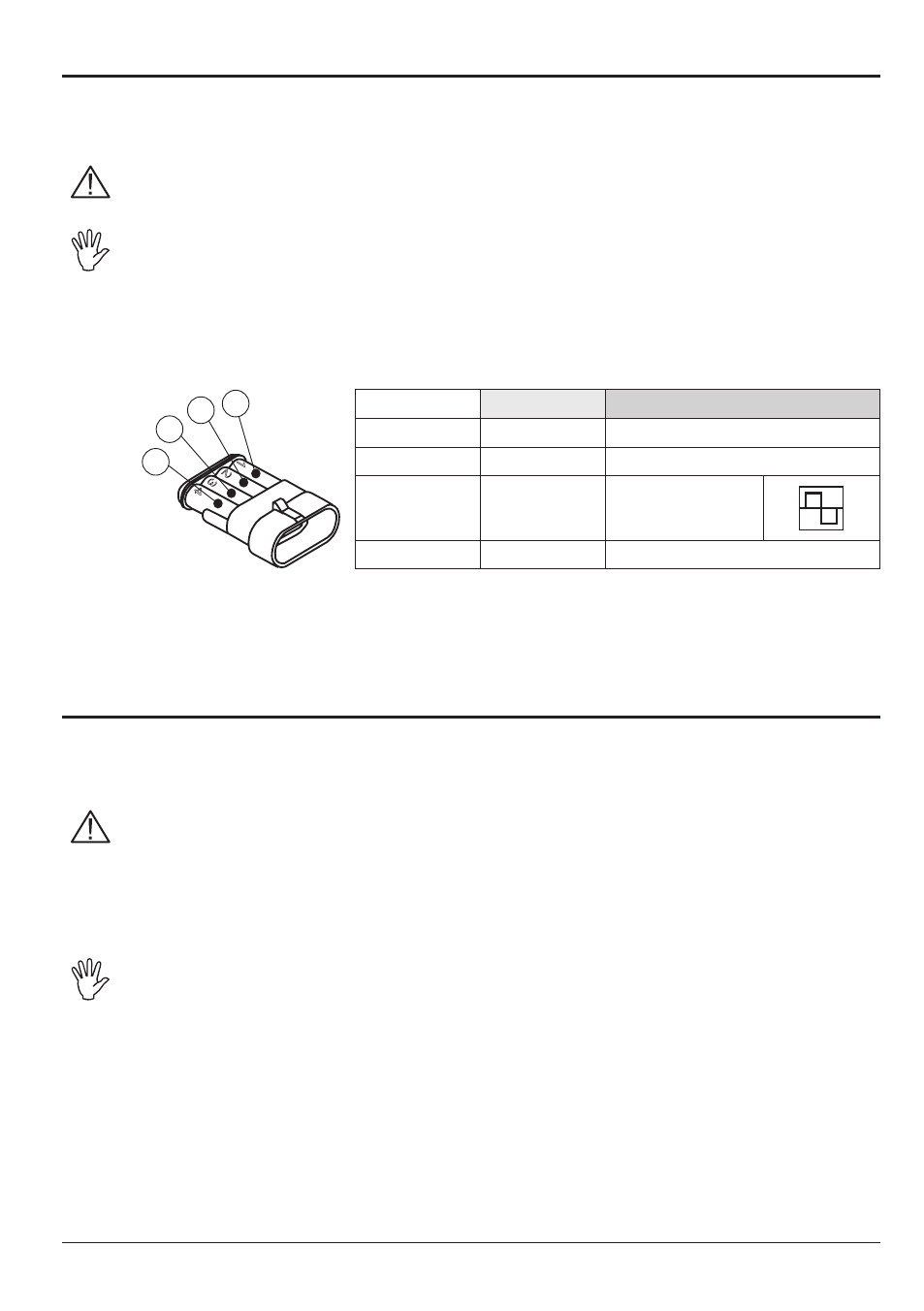

La Tabl. 1 indique les connexions du débitmètre à des dispositifs de production autres que ARAG.
Couleur Position Connexion
Noir 1 GND
Rouge 2 +12 VDC
Vert 3
Signal
(onde carrée)
Jaune 4 Contrôle de la pompe
Vous pouvez connecter Orion Visual Flow aux ordinateurs et écrans de la série Bravo sans le "Kit Stop
Pompe" en utilisant le câble adaptateur (
code 4622BA50000.110), qui permet le raccordement
entre le connecteur à 4 pôles du débitmètre et celui à 3 pôles du Bravo.
2.2 Connexions hydrauliques
Pour la connexion à l’équipement, utilisez des raccords appropriés (Réf. Catalogue Général
ARAG).
Évitez les étranglements ou torsions avant les raccords et sur les tuyaux.
Pour les connexions, utilisez des tuyaux et des raccords correctement dimensionnés
pour la pression d'utilisation de l'installation.
Le serrage des raccords doit se faire par des colliers métalliques assurant une étan-
chéité parfaite, même à hautes pressions.
La connexion par des raccords filetés doit être faite en tenant compte de la pression
de service.
ATTENTION : La connexion avec des équipements existants doit être effectuée en
respectant toutes les règles de sécurité décrites dans le présent manuel.
Le montage et la mise en service dans l’installation doivent être effectués par du
personnel spécialisé et en respectant les règles de sécurité, le but étant d'optimiser
la sécurité de l'installation dans son ensemble dans laquelle on va intégrer le débit-
mètre.
Tabl. 1
Fig. 4
1
2
3
4
3
2
1
4
