Watson-Marlow 505S - Manuel (Page 7)

7
Numéro Pièce Descriptions
1 MN 1200M Couvercle de protection verrouillable
2 FN 4502 Verrou
3 FN 2341 Vis de charnière
4 MN 0266M / MN0018M Charnière gris/noir
5 MNA0623A Ensemble pince de tuyau flexible
6 MNA0311A Corps de tête de pompe (gris)
7 MN 0011T Galet d’écrasement
8 MNA0143A Ensemble rotor de 501RL
9 SG 0001/ SG 0002 Ressort standard/dur
10 MN 0012T Rouleau de guidage
XX 0095 Teflon lubrifiant

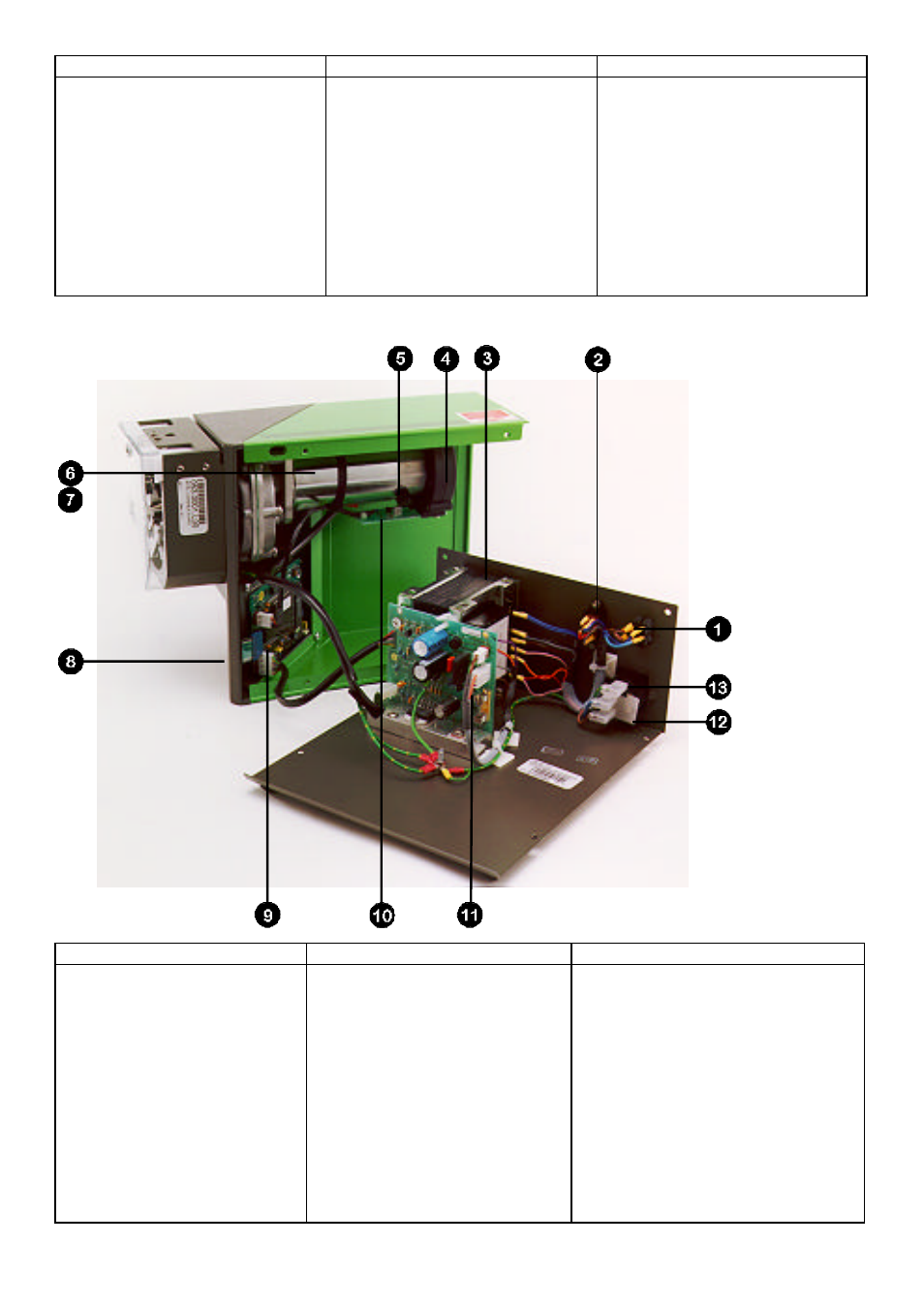

Pièces détachées de la commande de pompe
Numéro Pièce Descriptions
1 SW 0147 Interrupteur marche/arrêt
2 SW 0086 Interrupteur sélecteur de tension
3 TF 0032 Transformateur
4 MNA0346A Ensemble disque de tachymètre
5 BM 0014 Balai de moteur
6 MNA0388A Moteur/réducteur 220 tr/m
7 MNA0396A Moteur/réducteur 55 tr/m
8 MN 0563B Panneau
9 MNA 0423A CPU (unité centrale) et carte PCB affichage
10 MNA0420A carte PCB Tachymètre
11 MNA0422A Carte PCB régulation vitesse
12 FS 0003 Fusible alimentation secteur
13 US 0045 Connexion secteur
