5
Spécifications
Vitesse maximum de rotor 55 tr/min, 220 tr/min
Tension/fréquence 100-120V/220-240V 50/60Hz
Couple sur arbre 2.2Nm
Rapport de régulation 110:1
Consommation électrique 100VA
Température de fonctionnement 5C à 40C
Température de stockage -40C à 70C
Niveau Sonore <70dB(A) à 1m
Poids 7,7Kg
Normes IEC 335-1, EN60529 (IP31)
Directives Concernant les Machines 98/37/EC EN60204-1
Directives Concernant les Basses Tensions 73/23/EEC EN61010-1
Directives Concernant les EMC 89/336/EEC EN50081-1/ EN50082-1
Tête de pompe 501RL
La tête de pompe 501RL est équipée de deux galets à ressort dont la fonction est de compenser automatiquement les légères
fluctuations d’épaisseur des tuyaux flexibles ou d’augmentation du diamètre sous la pression, augmentant ainsi leur durée de
vie.
Le modèle 501RL est fabriqué de manière à pouvoir être utilisé avec des tuyaux flexibles dont l'épaisseur de paroi se situe entre
1,6mm et 2,0mm, et dont le diamètre interne peut aller jusqu'à 8,0mm. Elle est équipée d'un capot verrouillable qui offre une
sécurité supplémentaire et qui doit être verrouillé pendant le fonctionnement de la pompe.
La tête de pompe fonctionne dans le sens des aiguilles d'une montre (pour une durée de vie maximale des tubes) ou dans le
sens contraire des aiguilles d'une montre (en cas d'utilisation pour des pressions plus élevées).
Débits
Les débits de la 505S ont été obtenus en utilisant des tuyaux flexibles en silicone montés sur une pompe tournant dans le sens
horaire, pompant de l'eau à une température de 20C, à des pressions d'aspiration et de refoulement nulles. Pour des
applications critiques, déterminez les débits en fonction des conditions de fonctionnement.
Installation de la 501RL
Montez la tête de pompe sur l'arbre d'entraînement et le bossage de centrage, en choisissant l'une des trois orientations
possibles. Fixez la tête de pompe en serrant la vis de centrage. Vérifiez que l'arbre d'entraînement n’est pas gras avant d’y
centrer le rotor à l'aide de la douille fendue. Vissez la vis de rotor à un couple de 3 Nm pour empêcher que la douille ne glisse
pendant le fonctionnement de la pompe.
Pour repositionner la tête de pompe, faites apparaître la vis de fixation du rotor en débloquant la manette. Faites tourner la vis
dans le sens contraire des aiguilles d'une montre pour libérer la douille et retirez le rotor de l'arbre. Desserrez complêtement la
vis de fixation de la tête sur le corps de pompe. Faites-la pivoter vers sa nouvelle position et revissez la vis de fixation dans le
taraudage correspondant. Cette méthode de dépose et de remontage est également valable lors du nettoyage.

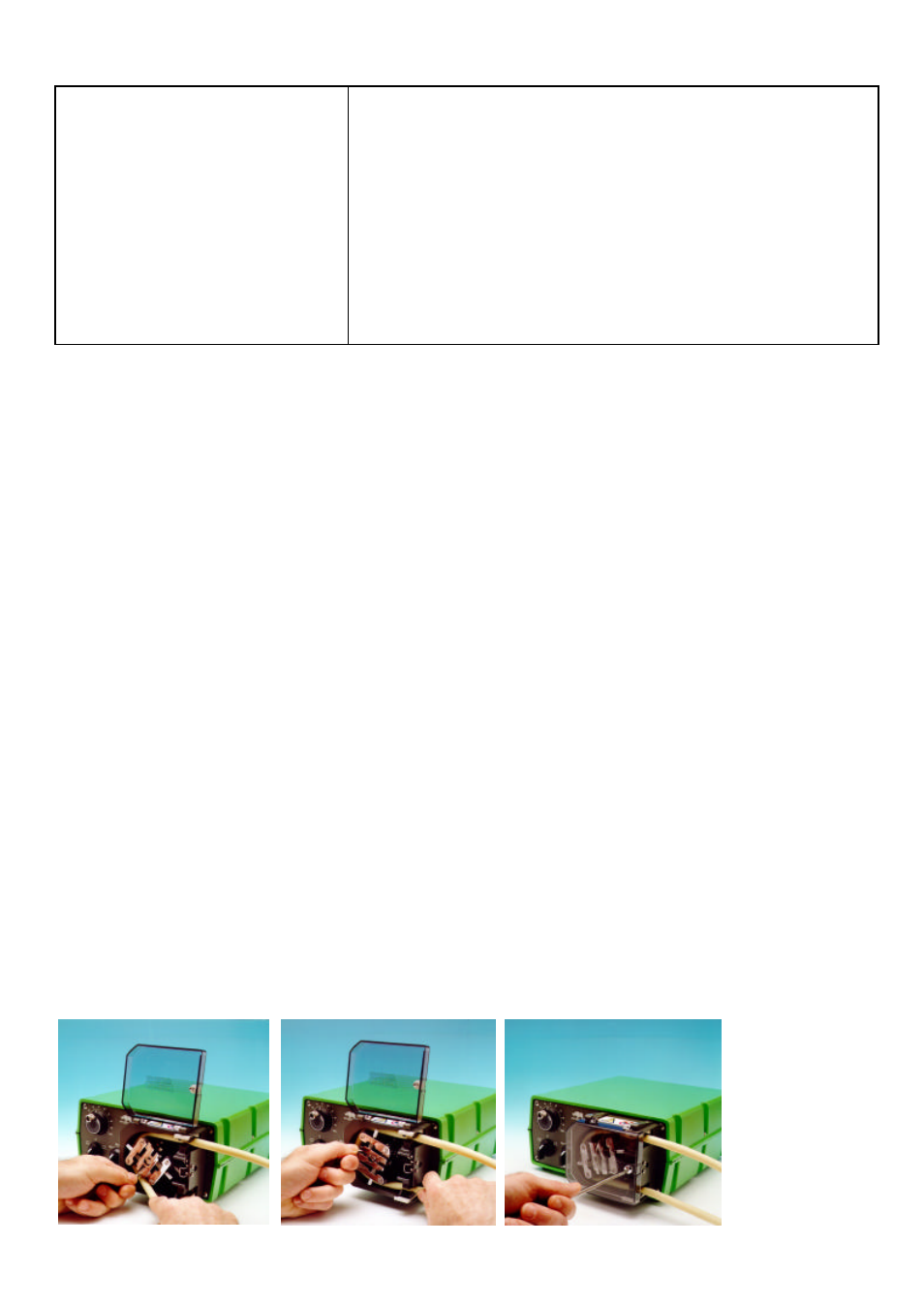

Pose de tuyau flexible
Arrêtez la pompe avant toute intervention. Déverrouillez et ouvrez le couvercle de protection, puis faites basculer la manette de
rotor. Choisissez la longueur de tuyau flexible requise en prenant compte des quelques 240 mm de tuyau flexible nécessaires à
la tête de pompe.
Faites passer l'une des extrémités du tuyau flexible à travers l'une des pinces à ressort, puis, tout en faisant tourner le rotor avec
la manette, continuez à faire passer le tuyau flexible entre les galets et le corps de tête de pompe, en l'alignant bien entre les
guides du rotor. Le tuyau flexible doit rester plaqué contre la tête de pompe et ne doit être ni vrillé ni étiré.
Faites passer l'autre extrémité du tuyau flexible à travers l'autre pince à ressort, en vérifiant que le tuyau flexible n'est pas lâche
dans la tête de pompe, ce qui réduirait sa durée de vie.
