Watson-Marlow 505S Manuel d'utilisation
Page 3

3
refoulement ayant une section plusieurs fois supérieure à celle de l’élément pompant pourra compenser l’augmentation des
pertes de charge.
POMPER les liquides visqueux à vitesse réduite. Pour obtenir les meilleurs résultats avec une tête de pompe 501RL, il est
préférable d’utiliser un fléxible ayant un diamètre intérieur de 4,8mm ou de 6,4mm et une épaisseur de 1,6mm. Un diamètre
inférieur entrainerait une perte de charge et donc une réduction de débit. L'aspiration en charge augmente le rendement de la
pompe dans n'importe quel cas et particulièrement lorsqu'il s'agit de produits visqueux. Des tuyaux flexibles en silicone et de
type Marprene d'une épaisseur de 2,4 mm sont disponibles pour des vitesses inférieurs à 200 tr/mn.
MAINTENIR le corps de la tête de pompe et les galets propres.
EQUIPER le système d'une longueur supplémentaire de tuyau flexible de pompe afin de permettre le transfert de tuyau. Ceci
aura pour effet d'augmenter sa durée de vie et de réduire le temps d'arrêt du circuit de pompage.
Conçues sur un principe d'auto-amorçage, les pompes péristaltiques n'ont pas besoin de vanne. Toute vanne installée doit
l'être de manière à ne pas restreindre le débit du circuit de pompage.
Dans les cas où des tuyaux flexibles de type Marprene ou Bioprene sont utilisés, retendez le tuyau flexible de la tête de
pompe après 30 minutes de service en le tirant du coté refoulement après avoir un peu desserré la pince de maintien de celui-
ci. Ceci a pour effet de compenser l'effet normal d'allongement des tuyaux de ce type, effet qui peut passer inaperçu mais
réduire la durée de vie du tube.
Sélection du tuyau flexible La liste des compatibilités chimiques publiée dans le catalogue Watson-Marlow ne peut servir
que de guide. En cas de doute en ce qui concerne la compatibilité d'un type de tuyau flexible avec le liquide à pomper,
demander une carte à échantillons de tube pour procéder à des tests d'immersions.
Installation
Le 505S ne peut être utilisée qu'en monophasé.
Pendant son fonctionnement, l’installation de la pompe sur une surface horizontale est très importante pour garantir une
lubrification correcte du réducteur.
Mettre le sélecteur de tension sur 120V pour une alimentation entre 100-120V 50/60Hz ou sur 240V pour une alimentation entre
220-240V 50/60Hz.
La pompe est livrée munie d'une prise électrique en plastique moulé. Les fils sont gainés selon un code couleur correspondant
aux données suivantes:
•
220-240V: Phase - Marron ; Neutre - Bleu ; Terre - Vert/Jaune.
•
100-120V: Phase - Noir ; Neutre - Blanc ; Terre - Vert.
Fonctionnement en mode de tension réduite
Dans les zones où la tension est inférieure aux données indiquées ci-dessus, Il est possible de modifier le bloc pompe, de façon
à pouvoir l'utiliser avec les niveaux de tension minimum suivants:
•
180V lorsque la pompe est réglée pour une alimentation de 220-240V.
•
90V lorsque la pompe est réglée pour une alimentation de 100-120V.

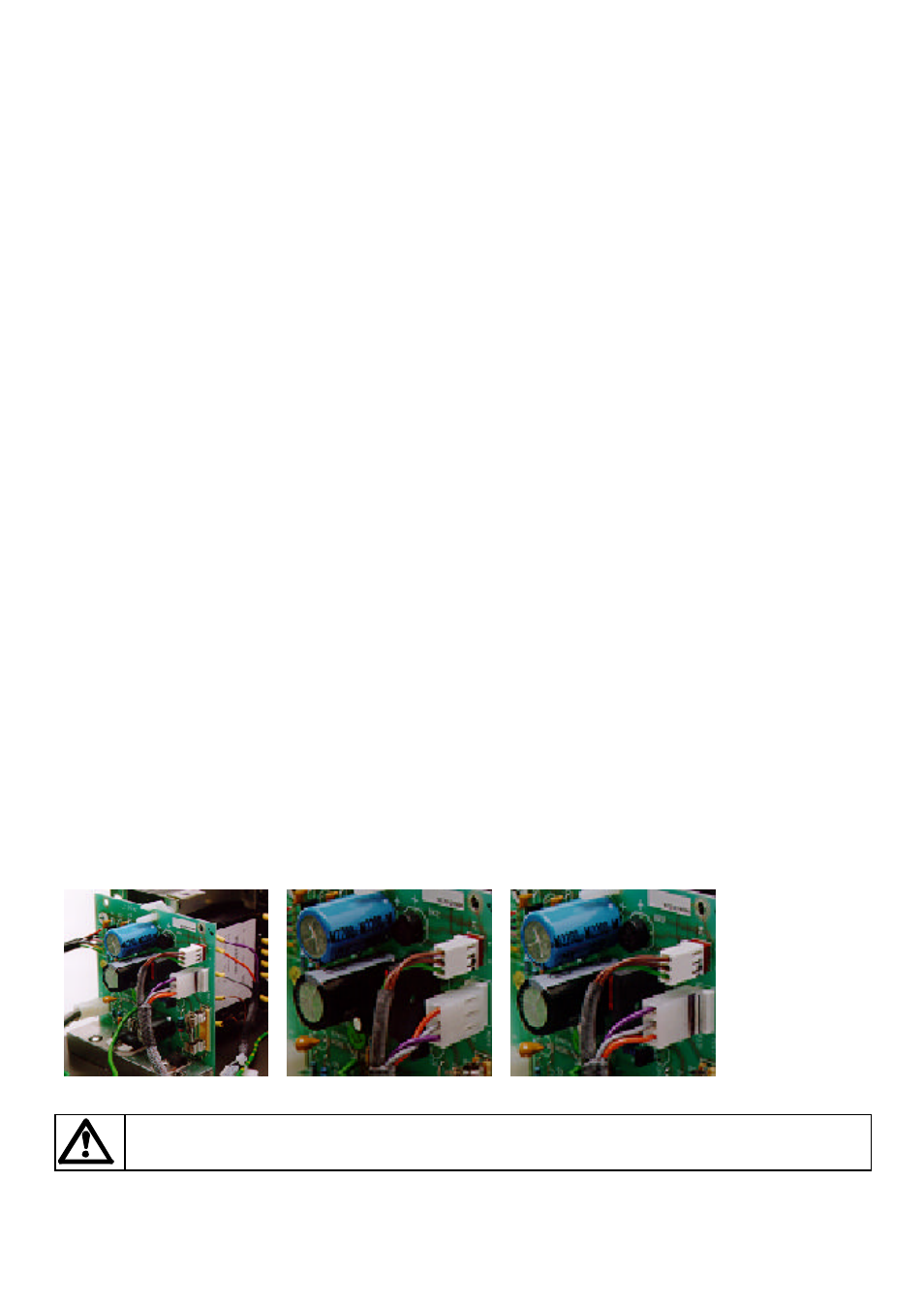

Pour procéder à cette modification, vous devrez inverser le raccord J18 de la carte de commande à circuits imprimés. Avant de
déterminer la position de la borne, débranchez la prise du secteur, puis déposez le capot de pompe. L'illustration A
correspond au réglage de tension standard, alors que
l'illustration B correspond au réglage de tension réduite.
Carte PCB régulation
L'illustation A
L'illustation B
Tout dommage causé à la commande de pompe durant cette modification n'est pas couvert par la garantie.
Confiez les opérations d'entretien à un personnel qualifié uniquement.
Dépannage
Pour savoir si une réparation est nécessaire ou non en cas de panne, procédez aux vérifications suivantes.
