Débits
Les débits de la 604U/R ont été obtenus à l'aide de tuyaux flexibles Watson-Marlow en Marprène d'une épaisseur de
3,2mm, pompant de l'eau à 20C, avec une force d'aspiration et des pressions de refoulement négligeables (à moins d'une
indication contraire). En cas d'application critique, le débit doit être déterminé dans des conditions d'exploitation. Les
facteurs importants concernent l'aspiration et les pressions de refoulement, la température et la viscosité du fluide à
pomper.

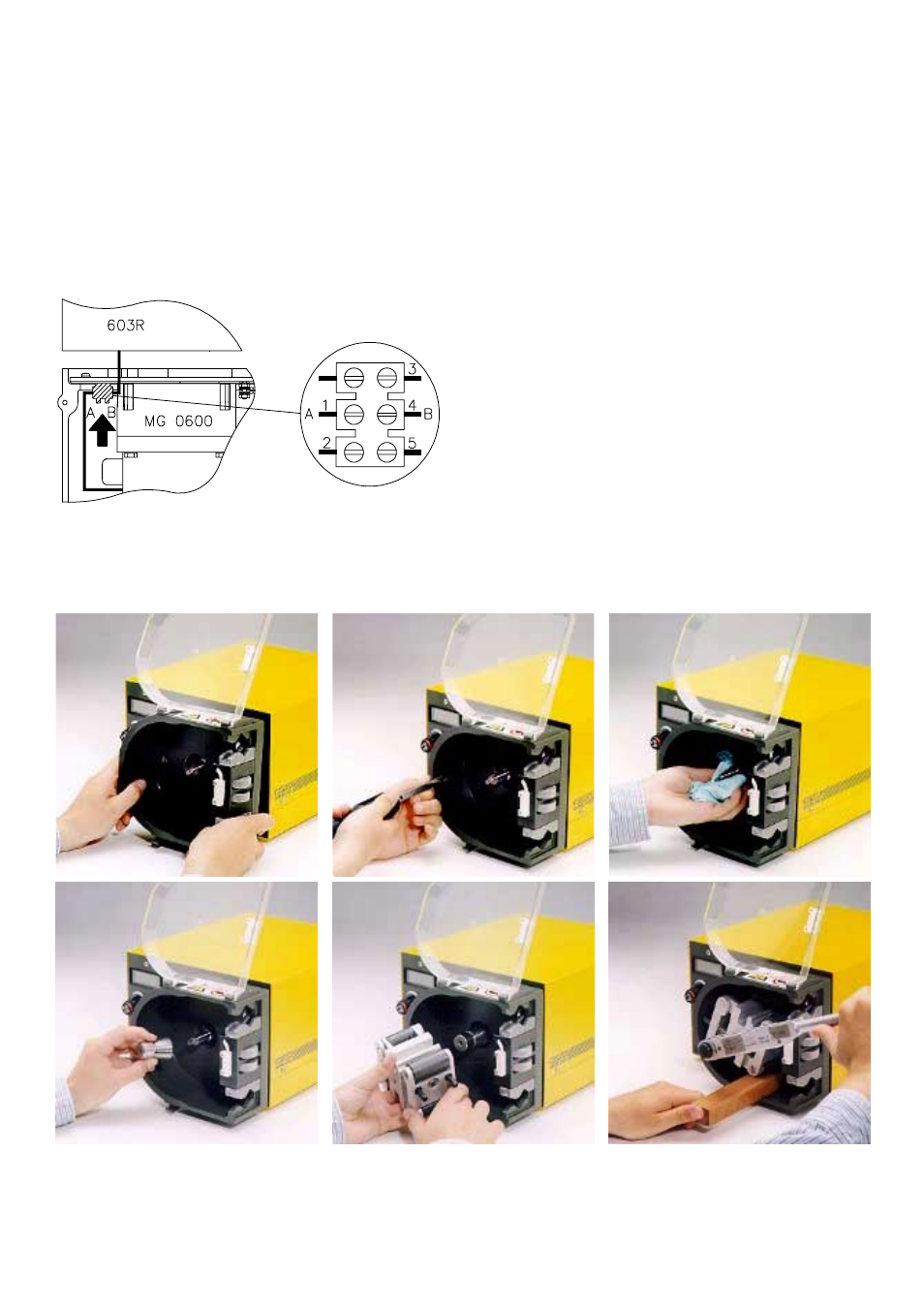

Installation de la603R
Retirez la partie supérieure du carter du mécanisme d'entraînement. Faites passer les fils du volet à coupe-circuit sur la
glissière, à travers le panneau frontal du mécanisme d'entraînement et branchez-les aux blocs de connexion. Reposez les
joints de panneau de carter horizontal, avant et arrière, afin de garantir la conformité de la pompe à la norme de protection
contre les entrées d'eau IP55. Reposez la partie supérieure du carter.
1 Rouge 2 Noir 3 Rouge 4 Jaune 5 Noir.
Placez la glissière sur l'arbre d'entraînement et sur le bossage de centrage. Vissez le stator à l'aide des vis de blocage.
Assurez-vous que l'arbre d'entraînement ne comporte aucune trace de graisse avant de placer le rotor sur l'arbre, par
l'intermédiaire d'une douille fendue. Vissez le boulon du rotor au couple de 13 Nm, afin d'empêcher la douille de patiner
en cours de fonctionnement.
•
L'illustration de chargement de glissière correspond au modèle 603S/R.
Pour déposer le stator, déposez tout tuyau de la tête de pompe. Desserrez le boulon de serrage du rotor et frappez
sèchement sur le rotor/boulon pour débloquer la douille. Libérez la douille et retirez le rotor de l'arbre. Dévissez les deux
vis de serrage du stator et dégagez le. Cette méthode de dépose et de remontage est aussi valable en cas de nettoyage.
