65
Conditions d’installation
S’ASSURER que les circuits d’aspiration et de refoulement soient les plus courts possible et qu'ils comportent un
minimum de coudes.
UTILISER des conduites d'aspiration et de refoulement ayant un diamètre intérieur supérieur ou égal au diamètre
intérieur du tuyau flexible dont est équipée la tête de pompe. Dans le cas de fluides visqueux, l’utilisation de conduites
d’aspiration et de refoulement ayant une section plusieurs fois supérieure à celle de l’élément pompant pourra compenser
l’augmentation des pertes de charge.
POMPER les liquides visqueux à vitesse réduite. Pour obtenir les meilleurs résultats, nous préconisons l'utilisation d'un
flexible ayant un diamètre intérieur de 9,6 ou 12,7mm et une épaisseur de 3,2mm. Un diamètre inférieur entraînerait une
perte de charge et donc une réduction de débit. Un tuyau flexible de diamètre supérieur serait trop faible pour la
restitution. L'aspiration en charge augmente le rendement de la pompe. Certains matériaux utilisés dans la fabrication de
tuyaux flexibles d'une épaisseur de 4mm sont disponibles pour des vitesses pouvant atteindre 100 tr/m (dans ce cas, le
rotor devra être réglé de manière à ce que l'écartement de la glissière de galet soit égal à 6,6mm).
MAINTENIR le corps de la tête de pompe et les galets propres.
EQUIPER le système d'une longueur supplémentaire de tuyau flexible de pompe afin de permettre le transfert de tuyau.
Ceci aura pour effet d'augmenter sa durée de vie et de réduire le temps d'arrêt du circuit de pompage.
Conçues sur un principe d'auto-amorçage, les pompes péristaltiques n'ont pas besoin de vanne. Toute vanne installée
doit l'être de manière à ne pas restreindre le débit du circuit de pompage.
Dans les cas où des tuyaux flexibles de type Marprene ou Bioprene sont utilisés , retendez le tuyau flexible de la
tête de pompe après 30 minutes de service en le tirant du coté refoulement après avoir un peu desserré la pince de
maintien de celui-ci. Ceci a pour effet de compenser l'effet normal d'allongement des tuyaux de ce type, effet qui peut
passer inaperçu mais réduire la durée de vie du tube.
Sélection du tuyau flexible La liste des compatibilités chimiques publiée dans le catalogue Watson-Marlow ne peut
servir que de guide. En cas de doute en ce qui concerne la compatibilité d'un type de tuyau flexible avec le liquide à
pomper, demander une carte à échantillons de tube pour procéder à des tests d'immersions.
Installation
Le 604U ne peut être utilisée qu'en monophasé.
Pendant son fonctionnement, l’installation de la pompe sur une surface horizontale est très importante pour garantir une
lubrification correcte du réducteur.
•
Retirez la plaque transparente du panneau arrière pour avoir accès au sélecteur de tension et au bloc de connexion.
•
Mettre le sélecteur de tension sur 120V pour une alimentation entre 100-120V 50/60Hz ou sur 240V pour une
alimentation entre 220-240V 50/60Hz.
•
Faire passer le câble d'alimentation secteur par l'orifice d'entrée à droite de la fenêtre et raccordez le câble au bloc de
connexion comme le montre l'illustration du panneau arrière.
•
Il existe deux types de presse equipe. L'un d'entre eux permet d'utiliser un conduit rigide ou souple de 20mm et l'autre
est conçu pour être utilisé avec un câble d'alimentation secteur gainé PVC à trois fils de 0,75mm
2
(par l'intermédiaire
de l'adaptateur à vis fourni), pour permettre l'utilisation d'un câble d'alimentation secteur.
•
Remontez la plaque transparente et le joint fermement sur l'ouverture.

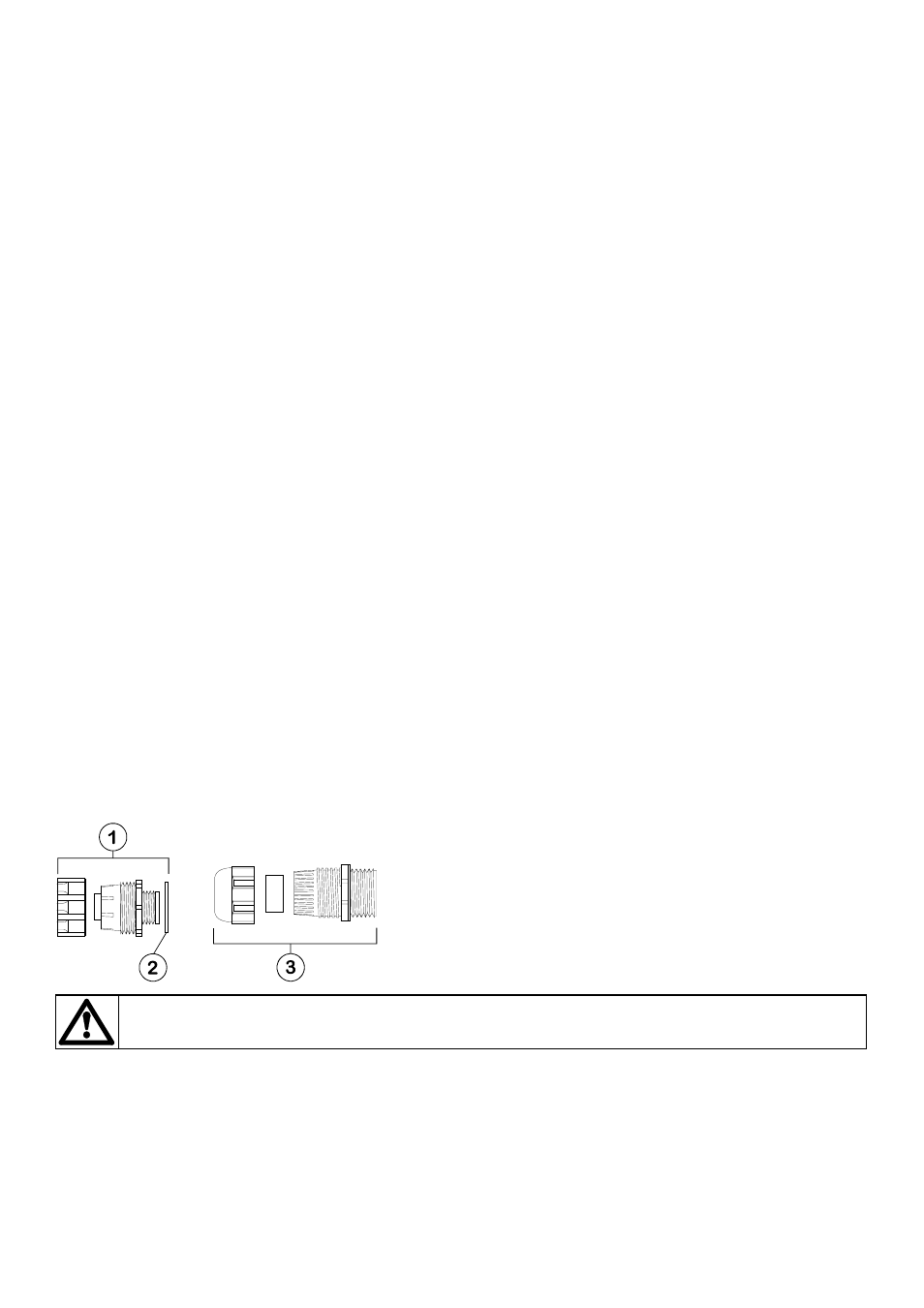

1
Garniture de détente de câble blindé GR 0018
2
Rondelle GR 0019
3
Garniture de détente SL 0020
Les normes de protection contre les entrées d'eau ne sont pas valides si la plaque transparente n'est
pas remise en place.
