Calibrage de la pompe pour fonctionnement automatique
Assurez-vous de la conformité du câblage de la prise mâle à six broches et insérez la prise mâle dans la prise femelle
située à l'arrière de la pompe.
•
Retirez la fenêtre du renfoncement de panneau arrière.
•
Faites tourner le potentiomètre de calage de signal (repérable grâce au mot "Offset" figurant sur le panneau arrière)
dans le sens des aiguilles d'une montre, jusqu'à ce que la limite de traverse coulissante indiquée par un déclic soit
atteinte. Ensuite, donnez dix tours au potentiomètre, dans le sens contraire des aiguilles d'une montre. Répétez cette
opération pour le potentiomètre de plage de signal. L'opération ainsi décrite permet de garantir le réglage correct du
potentiomètre pour la calibration.
•
Calez le signal en faisant tourner le potentiomètre Offset dans le sens des aiguilles d'une montre, afin de régler la
vitesse de l'arbre d'entraînement au minimum requis.
•
Réglez la plage du signal (sans dépasser 30V ou 32mA) en faisant tourner le potentiomètre de plage de signal
(repérable grâce au mot "Range" figurant sur le panneau arrière) dans le sens des aiguilles d'une montre afin de régler
la vitesse de l'arbre d'entraînement au maximum requis.
•
Répétez cette procédure jusqu'à ce que la réaction de la pompe coïncide parfaitement avec le signal de pilotage.
Au cas où le signal dépasserait le maximum prescrit, le dispositif de prétraitement de signal se chargerait de maintenir
la vitesse maximale du moteur en fonction du réglage MAX indiqué par le clignotement de la LED temoin. Si le signal
dépassait les 30V, la pompe pourrait subir des dégâts irrémédiables qui ne seraient pas couverts par la garantie.
Replacez fermement le renfoncement du panneau arrière sur le verso de la pompe, en vous
assurant que le joint est bien inséré. Cette précaution permet d'assurer la conformité de la pompe à
la norme de protection contre les entrées d'eau.
Commande à distance
Arrêt/Marche

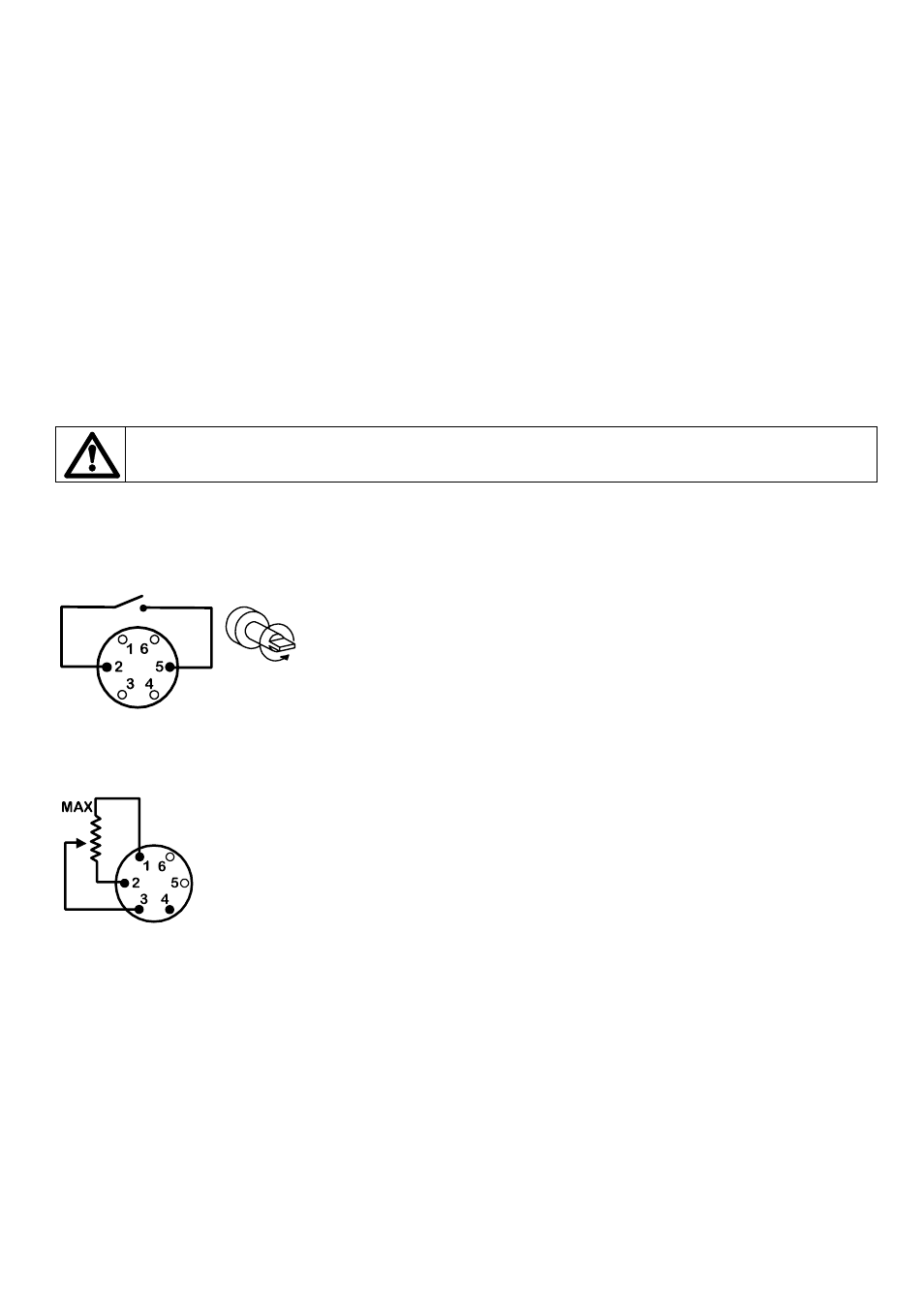

Reliez l'interrupteur à distance entre les broches 2 et 5 de la prise mâle à six broches. Fermez le contact pour arrêter
la pompe, ouvrez le contact pour la mettre en marche.
Vitesse
Un potentiomètre, d'une valeur nominale située entre 4.7k et 5k peut être branché conformément à l'illustration. Dans ce
cas, l’utilisation de signal d'entrée de tension ou de courant est impossible.
