dans le sens des aiguilles d'une montre pour régler la vitesse de rotation à la valeur
maximale désirée.
Si le signal de traitement ou la vitesse de la pompe est réglé(e) au-delà des valeurs
maximales autorisées, la pompe présentera une surcharge indiquée par un voyant
lumineux. Le symbole Aut clignotera sur le clavier. Ceci est une indication des niveaux
limites de vitesse et de commande de l'entraînement. Procédez à un nouveau réglage pour
que la pompe puisse tourner dans les limites autorisées.
Répétez la procédure jusqu'à ce que le signal de la pompe corresponde exactement au
signal de traitement.
12 Commutateur auto-manuel à commande à
distance et option TTL
Arrêt/Démarrage

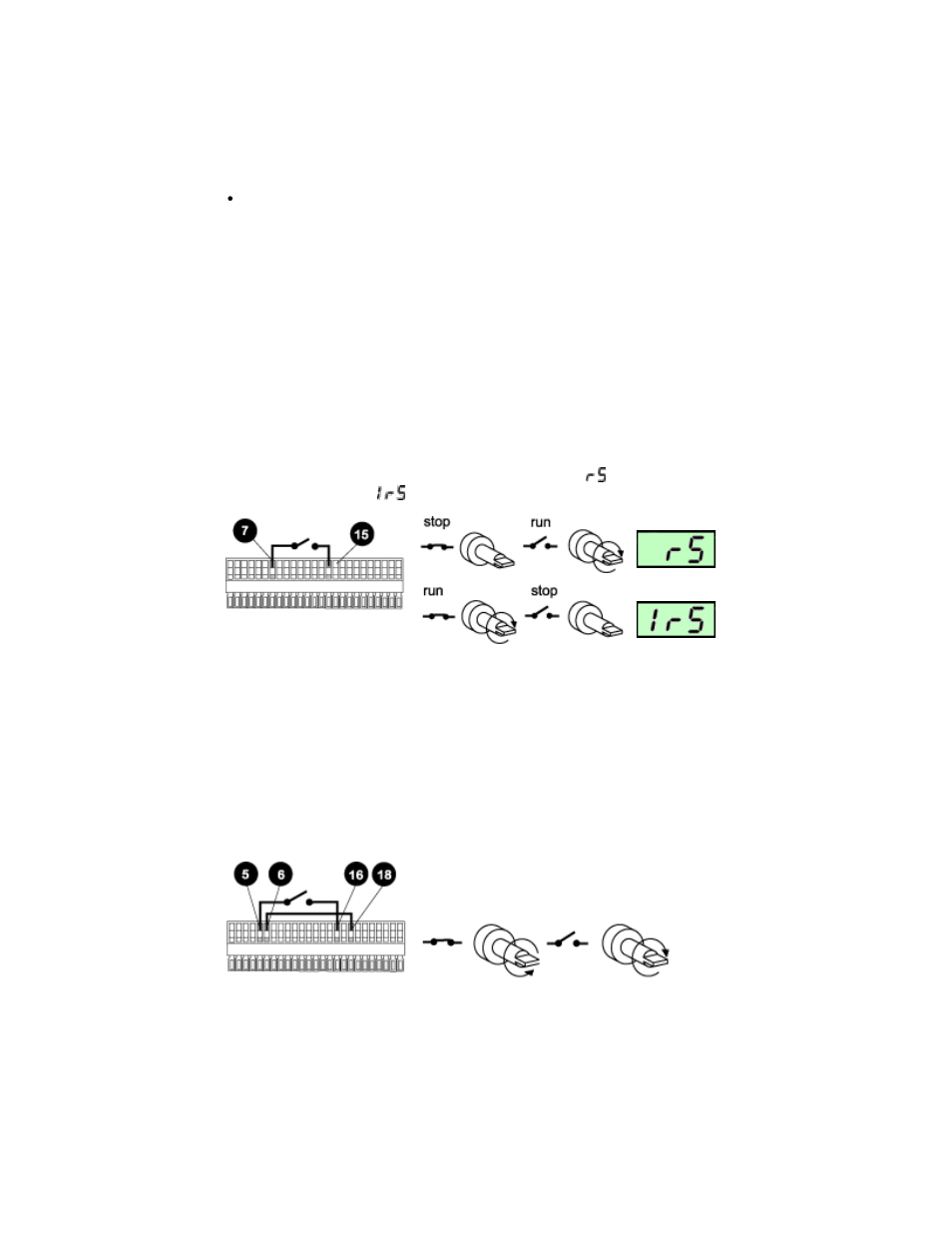

Connectez le commutateur à commande à distance entre les broches 7 et 15 du connecteur
à bride 25 broches. Une entrée de logique compatible TTL (Faible 0V, Elevée 5V) peut être
également appliquée à la broche 7. Une entrée faible entraîne l'arrêt de la pompe ; une
entrée élevée provoque le démarrage de la pompe. En mode « sans connexion », la pompe
sera mise en marche par défaut. Pour commander un arrêt à distance ou un arrêt à
distance inversé, appuyez simultanément sur les touches Stop et CW/CCW tout en
actionnant le commutateur Marche/Arrêt de la pompe. La pompe indiquera son mode de
commutation actuel pendant 2 secondes. Le signe
désigne une commutation à distance
standard, tandis que indique une commutation à distance inversée.
Direction
Connectez le commutateur à commande à distance entre les broches 5 et 16 et désactivez
la commande d'inversion du panneau avant en reliant les broches 6 et 18 du connecteur à
bride 25 broches. Ouvrez le commutateur pour obtenir une rotation dans le sens des
aiguilles d'une montre, fermez pour obtenir une rotation dans le sens contraire. Une entrée
de logique compatible TTL (Faible 0V, Elevée 5V) peut être également appliquée à la
broche 5. Une entrée faible entraîne une rotation de la pompe dans le sens contraire des
aiguilles d'une montre ; une entrée élevée entraîne une rotation dans le sens des aiguilles
d'une montre. En mode « sans connexion », la pompe sera réglée par défaut sur une
rotation dans le sens des aiguilles d'une montre.
Vitesse
Un potentiomètre à commande à distance ayant une valeur nominale comprise entre 1 kW
et 2 kW avec une puissance minimale de 0,25 W doit être connecté comme indiqué sur
l'illustration. Lorsqu'un potentiomètre à commande à distance est utilisé, il est conseillé de
ne pas appliquer un signal de commande de tension/courant en même temps. Le signal de
commande de la vitesse nécessitera un étalonnage par rapport aux réglages minimum et
maximum du potentiomètre. Utilisez les potentiomètres de décalage et de plage comme
indiqué dans le paragraphe Étalonnage, ci-dessus.
