Vérifiez que le commutateur Man/Aut situé sur le panneau avant est en position
automatique (symbole Aut allumé).
La pompe recevra des signaux de commande externe à travers le connecteur à bride
25 broches situé sur le panneau arrière. Le filetage d'installation des presse-étoupes de
commande automatique est de type PG7, acceptant des câbles de 3 à 5 mm. Ôtez la
plaque de protection du joint.
La pompe peut être commandée par un signal analogique de 30 V ou 32 mA maximum. La
pompe fournira un débit croissant pour l'augmentation du signal de commande (signal
non-inversé) ou un débit croissant pour la diminution du signal de commande (signal
inversé).
Le décalage de signal correspond au niveau du signal de traitement qu'il faut atteindre
pour que le rotor de la pompe commence à tourner.
La plage de signal est la variation de niveau du signal de traitement nécessaire pour
produire le changement requis au niveau de la vitesse du rotor.
Par exemple, si l'on utilise un signal de traitement de 4 mA à 20 mA :
Signal pompe Décalage signal Plage signal
Non-inversé 4mA 16mA
Inversé 20mA 16mA

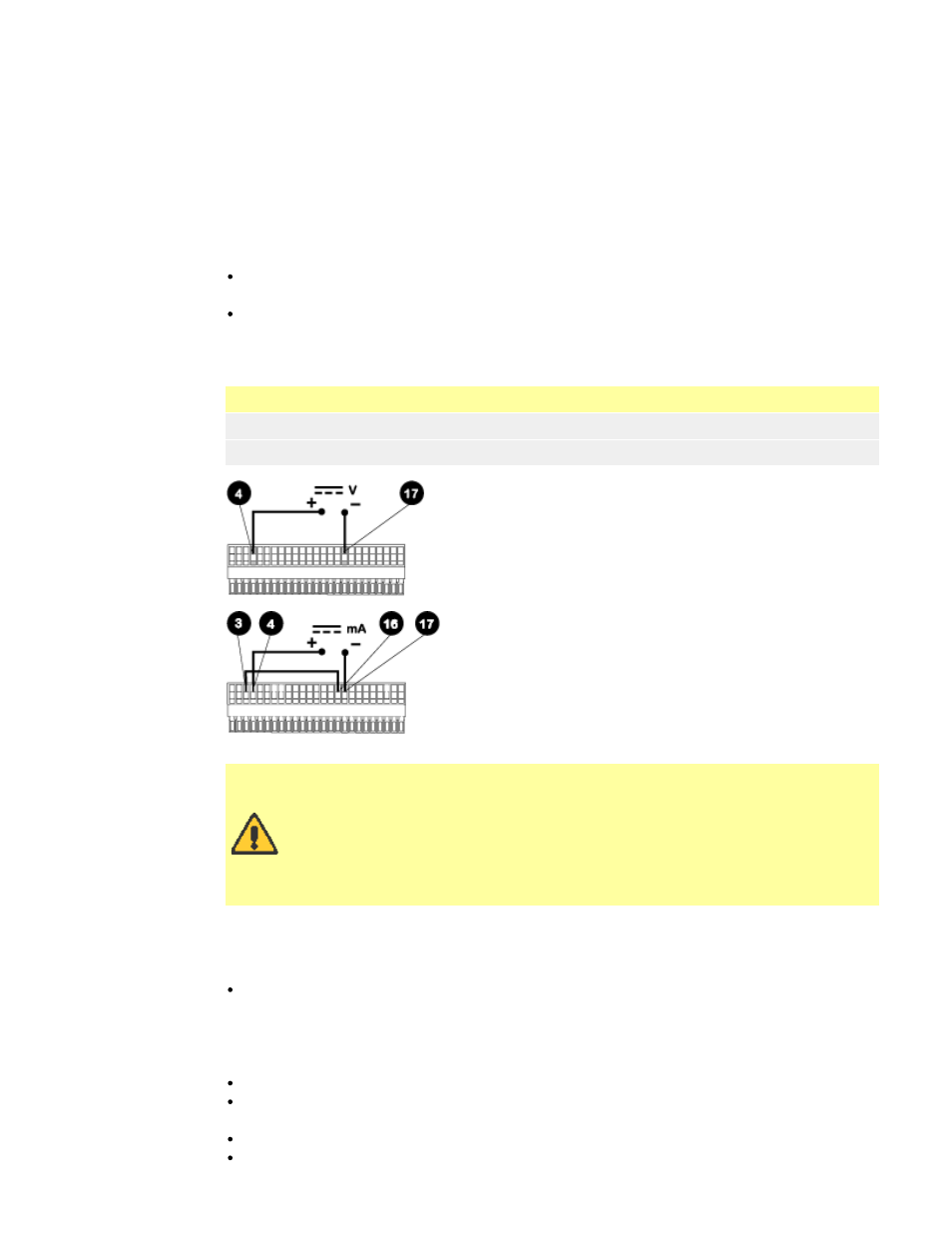

Pour le fonctionnement en mode « tension », une source
de tension continue variable, stable, peut être utilisée
conjointement avec un voltmètre, (maximum 30V DC). (Se
reporter aux informations de câblage du bornier à
25 broches pour obtenir un exemple de circuit de
commande). Impédance du circuit : 100 kOhms. Polarité
réglée pour un signal non-inversé. Inversez la polarité pour
un signal inversé.
Pour le fonctionnement en mode « courant », la même
source continue peut être utilisée conjointement avec un
milliampère-mètre (maximum 32 mA). (Se reporter aux
informations de câblage du bornier à 25 broches).
Impédance du circuit : 250 Ohms. Polarité réglée pour un
signal non-inversé. Inversez la polarité pour un signal
inversé.
Ne jamais appliquer une tension secteur aux broches sur le connecteur à
bride 25 broches. Jusqu'à 30 V peuvent être appliqués aux broches 4 et
17, et 5 V TTL aux broches 7 et 5, mais aucune tension ne doit être
appliquée aux autres broches. En effet, des dégâts irréversibles (non
couverts par la garantie) risquent de se produire. Ne pas utiliser le
bouton d'alimentation pour commander la pompe 704U pour des
arrêts/démarrages répétés. Utiliser plutôt la fonction de commande
automatique.
11 Étalonnage de la pompe 704U
Tournez le potentiomètre de décalage de signal (potentiomètre 20 tours) dans le sens
des aiguilles d'une montre jusqu'à ce que la limite de déplacement du curseur soit
atteint (un clic est émis). Tournez à présent le potentiomètre de 10 tours dans le sens
contraire des aiguilles d'une montre. Répétez l'opération pour le potentiomètre de plage
de signal. Cela garantit un réglage de potentiomètre correct pour l'étalonnage.
Réglez le décalage de signal de traitement.
Tournez le potentiomètre de décalage de signal dans le sens des aiguilles d'une montre
pour régler la vitesse de rotation de la pompe à la valeur minimale désirée.
Réglez le signal de traitement sur sa plage maximale (jusqu'à 30 V ou 32 mA).
Tournez le potentiomètre de plage de signal (marqué "Range" sur le panneau arrière)
