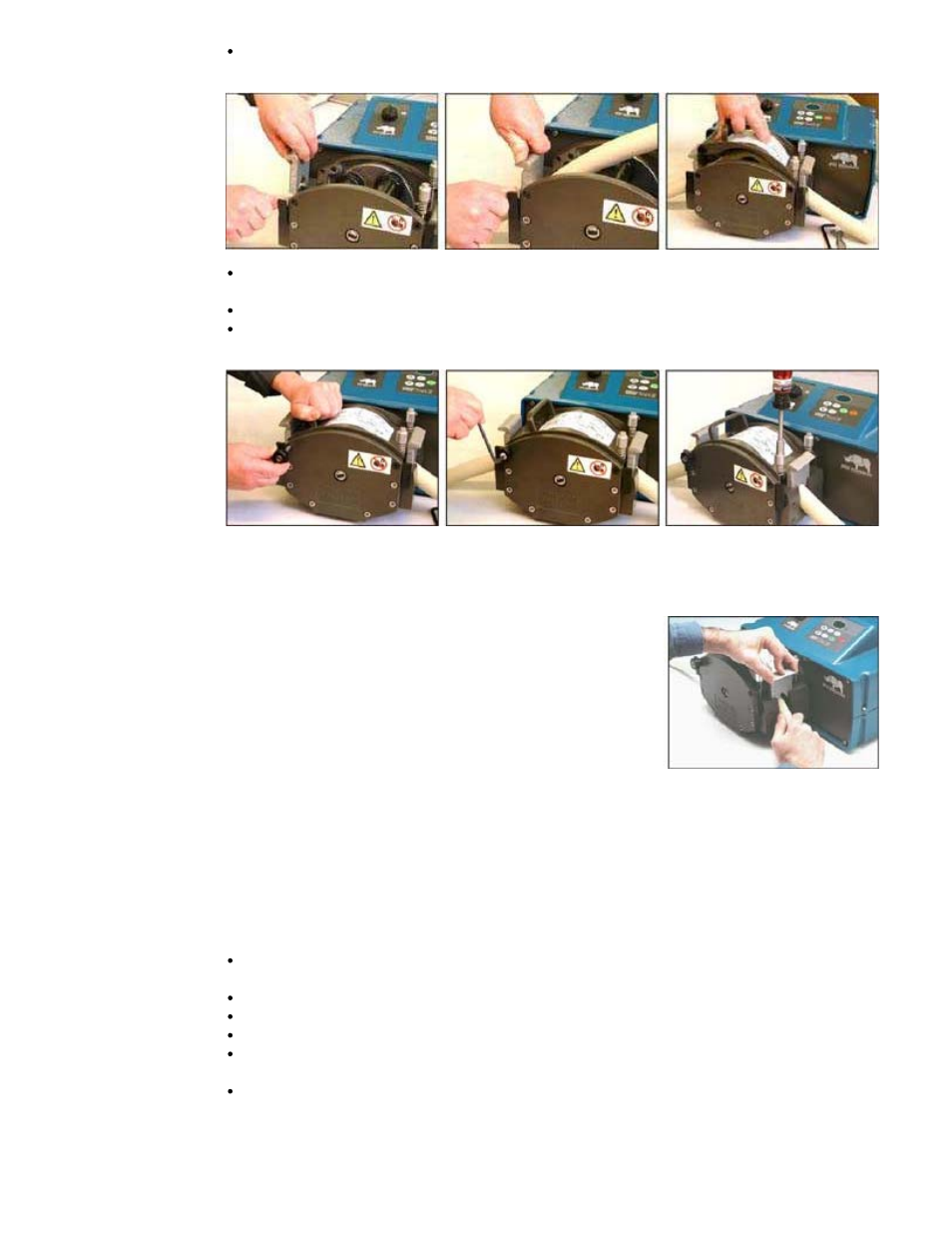

Installez la bride de refoulement sans serrer afin de permettre un relâchement du tube à
travers la tête de pompe. (Voir ci-dessous le paragraphe Retendre le tube).
Glissez l'extrémité droite du rail sous les ressorts et positionnez l'extrémité gauche de
manière à ce que le boulon de fixation du rail puisse être inséré.
Serrez ce boulon en utilisant la clé Allen 6 mm fournie.
Serrez les deux écrous à ressort de compression du rail avec un couple de serrage de
3 Nm en utilisant une clé tricoise A/F de 10 mm.
Remarque : Si deux têtes de pompe sont équipées chacune d'un tube de diamètre
25,4 mm, la pression de sortie maximale autorisée est de 1 bar (14,5 psig) par canal.
Retendre le tube
Démarrez la pompe avec le capot de protection en place,
en laissant un relâchement du tube à travers la tête de
pompe, et appuyez fermement sur la bride de l'extrémité
de refoulement. Vérifiez que le tube ne bouge pas lorsque
la pompe est en marche. Si un quelconque relâchement
du tube est observé à travers la tête de pompe, le tube
doit être serré plus fermement au niveau de son
extrémité d'aspiration. L'extrémité de refoulement doit
être desserrée pour éliminer tout relâchement, puis
tendue et fermement resserrée. Répétez l'opération si
nécessaire.
Si vous utilisez un tube continu Marprene, retendez le tube dans la tête de pompe en
libérant légèrement la bride du côté refoulement et tirez le tube en le serrant. Il s'agit là de
compenser la tension normale qui survient avec le Marprene, qui n'est pas toujours
détectée, et qui peut conduire à une réduction de la durée de vie du tube.
Installation des éléments de tube LoadSure 701RE et 701RE
Eléments de tube LoadSure série 700 :
Supprimez les risques de défaillance prématurée du tube due à sa mauvaise
installation ;
Evitez de trop serrer le tube ;
Eliminez le besoin de tendre le tube à nouveau ;
Augmentez la durée de vie du tube ;
Réduisez le temps d'entretien du tube, notamment lors du remplacement ou du
nettoyage ;
Bénéficiez de raccords de tubes industriels standard.
