Watson-Marlow 520UN - Manuel (Page 63)

Manuel d’utilisation des pompes Watson-Marlow 520UN IP66/NEMA 4X 63
22 Utilisation et contrôle
automatiques
Vérifiez que la pompe est prête à fonctionner avant de sélectionner le fonction-
nement automatique. Les signaux de contrôle à distance font démarrer la pompe
sans avertissement.
Comment passer en mode de fonctionnement automatique
Appuyez sur la touche AUTO/MAN pour sélectionner le fonctionnement
automatique ou appliquer un signal élevé (5 V à 24 V) pour l’entrée à distance
auto/manuel.
La pompe répond à un signal analogique dès que l’opération est complétée et
affiche l’icône « AUTO ». La pompe est automatiquement commutée en mode
redémarrage automatique et affiche l’icône !. Les seules touches actives sont
STOP, AUTO/MAN et SENS DE ROTATION.
Si l’entrée direction à distance est active et que le lien d’activation de direction
est appliqué, la touche SENS DE ROTATION est désactivée. Si le clavier est
verrouillé, seule la touche STOP est active.

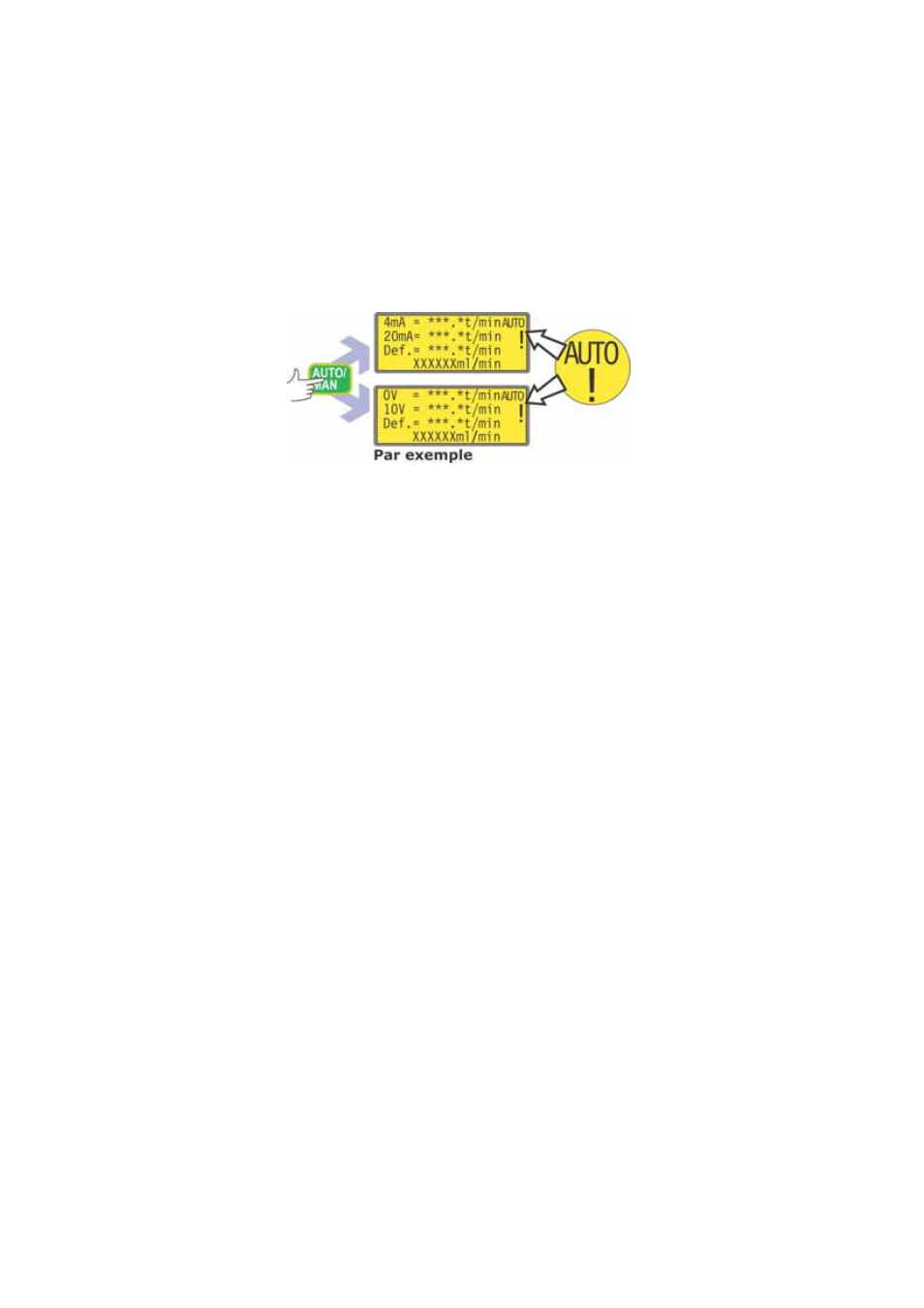

La pompe affiche celui des deux écrans de fonctionnement automatique qui est
approprié selon le mode auto précédemment sélectionné - 4-20 mA ou 0-10 V.
Les écrans de fonctionnement automatique affichent quatre éléments
d’information : la vitesse de rotation de la pompe après réception d’un signal
bas (4 mA ou 0 V) ; la vitesse de rotation de la pompe après réception d’un
signal élevé (20 mA ou 10 V) ; la vitesse nominale : la vitesse de rotation
actuelle de la pompe d’après le signal analogique ; et le débit en millilitres par
minute.
La pompe répond aux entrées numériques à distance. Si l’entrée de
marche/arrêt arrête la pompe, la ligne inférieure de l’écran de fonctionnement
automatique affiche « Stop externe ». Lorsque la pompe redémarre,
l’indication disparaît et la pompe retourne au mode de fonctionnement normal.
La direction peut être modifiée à distance.
Si la pompe est arrêtée en raison d’une fuite, l’écran affiche « FUITE
DETECTEE. Vérifiez et réarmez, puis appuyez sur Stop ». Référez-vous à la
section 23.1 Codes d’erreur.
Les sorties de statut à distance sont entièrement opérationnelles.
