Manuel d’utilisation des pompes Watson-Marlow 520UN IP66/NEMA 4X 49
18 Calibrage du débit
La pompe peut afficher le débit en millilitres par minute ou en nombre de tours par
minute.

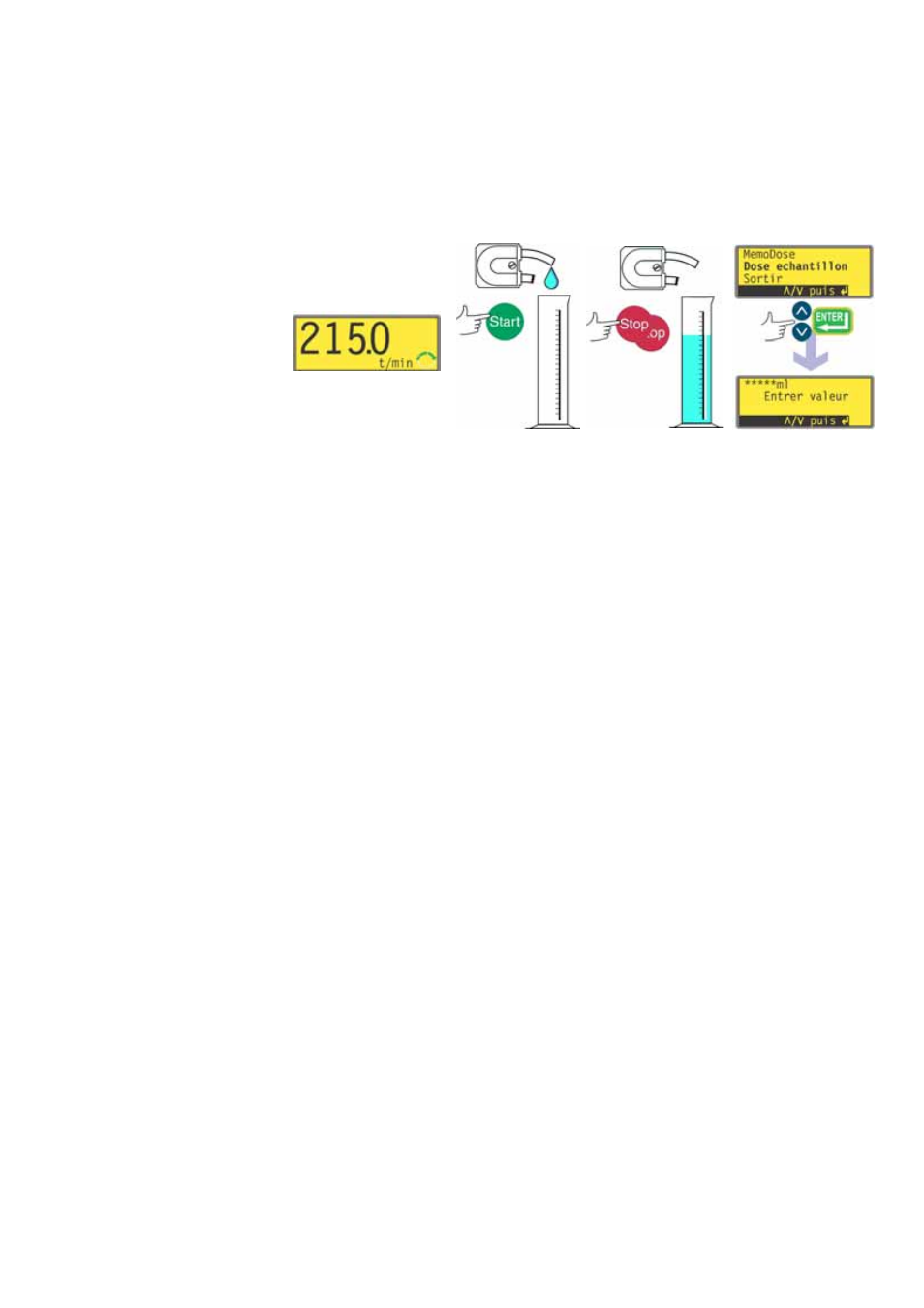

Sur l’écran principal de mode manuel, spécifiez la vitesse de la pompe et le
sens de rotation appropriés en utilisant les touches HAUT ou BAS et la touche
SENS DE ROTATION. Une vitesse réduite facilite les mesures exactes - même
si elle ne représente pas nécessairement les conditions de service
Placez un récipient de mesure approprié sous le tube de refoulement de la
pompe.
Appuyez sur la touche START. La pompe tourne et le fluide est pompé dans le
récipient. Le volume pompé n’est pas important, mais plus le volume est grand,
plus le calcul du flux par tour doit être précis. Nous suggérons que la tête de
pompe effectue au moins 10 tours et au moins 20 tours lorsqu’un tube de petit
diamètre intérieur est utilisé.
Une fois le volume de fluide requis administré, arrêtez la pompe et affichez
l’écran de dosage d’étalonnage. Ceci peut être fait de trois façons différentes.
1. Appuyez sur la touche STOP deux fois en moins d’une demi-seconde. La
pompe s’arrête et affiche immédiatement l’écran d’étalonnage/MemoDose.
Utilisez les touches HAUT et BAS pour sélectionner Dose echantillon.
Appuyez sur la touche ENTRÉE pour confirmer.
OU...
2. Appuyez une fois sur la touche STOP. La pompe s’arrête. (Cela facilite la
vérification de la quantité de fluide administrée et permet une mesure pré-
cise.) Appuyez ensuite sur la touche STOP deux fois en moins d’une demi-
seconde. La pompe affiche l’écran Etalonnage/MemoDose. Utilisez les touch-
es HAUT et BAS pour sélectionner Dose echantillon. Appuyez sur la
touche ENTRÉE pour confirmer.
OU...
3. Appuyez sur la touche STOP. La pompe s’arrête. Appuyez sur la touche
MENU. Utilisez les touches HAUT et BAS pour sélectionner MemoDose.
Appuyez sur la touche ENTRÉE pour confirmer.
