Manuel d’utilisation des pompes Watson-Marlow 520UN IP66/NEMA 4X 60

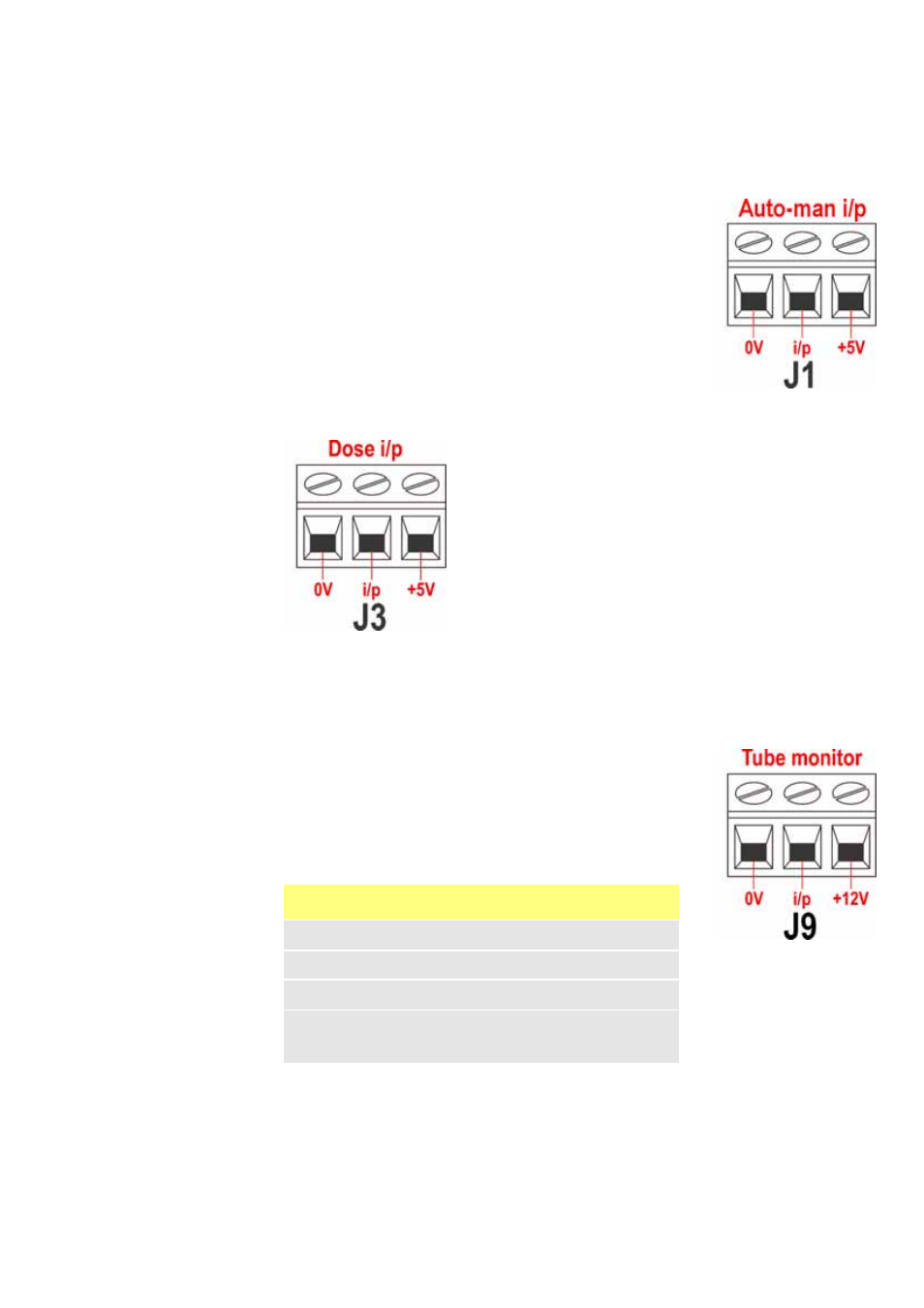

21.8 Entrée pour sélection mode
Manuel/Auto
Connectez un commutateur à distance entre la borne +5 V
et la borne i/p du connecteur i/p Auto/man (J1).
Commutateur fermé pour contrôle automatique ; ouvert
pour contrôle manuel. Un signal d’entrée logique peut
également être appliqué à la borne i/p du connecteur i/p
Auto-man ; mise à la terre sur borne 0 V. Entrée élevée
pour contrôle automatique ; entrée basse pour contrôle
manuel.
21.9 Entrée MemoDose
Connectez un commutateur de contact temporaire,
comme un interrupteur à pédale ou un commutateur
manuel, entre la borne 5 V et la borne i/p du connecteur
i/p de dosage (J3). Fermez le commutateur pour com-
mencer un dosage. Cette entrée est à antirebond contrôlé
par logiciel et elle fonctionne de manière semblable aux
autres entrées à distance, comme l’entrée logique 5 V à
24 V ci-dessus, en utilisant la borne i/p et la borne 0 V.
Remarque : Cette entrée est à anti-rebond contrôlé par
logiciel, donc le signal peut être soit momentané, soit
maintenu pendant le dosage. S’il est maintenu, le signal
doit être supprimé avant la dose suivante.
21.10 Entrée de détection de fuite
Connectez un dispositif de détection de fuite à distance
entre la borne +12 V et la borne i/p sur le connecteur de
détecteur de tube (J9). Un circuit fermé indique une fuite.
Une entrée logique peut également être appliquée à la
borne i/p ; mise à la terre sur la borne 0 V. Une entrée
élevée indique une fuite. Connectez le câble d’un détecteur
de fuite de tube Watson-Marlow comme suit :
Remarque : utilisez seulement les détecteurs de fuite de tube Watson-Marlow 520
series.
Couleur des fils
du détecteur de tube module 520N
Bleu borne 0V J9
Jaune borne i/p J9
Rouge borne +12 V J9
Terminez le blindage dans le module 520N à l’aide
d’un presse-étoupe CEM 360°, si nécessaire.
Référez-vous à la section 21.2 Câblage.
