Manuel d'utilisation de la pompe Watson-Marlow qdos30 Remote 23

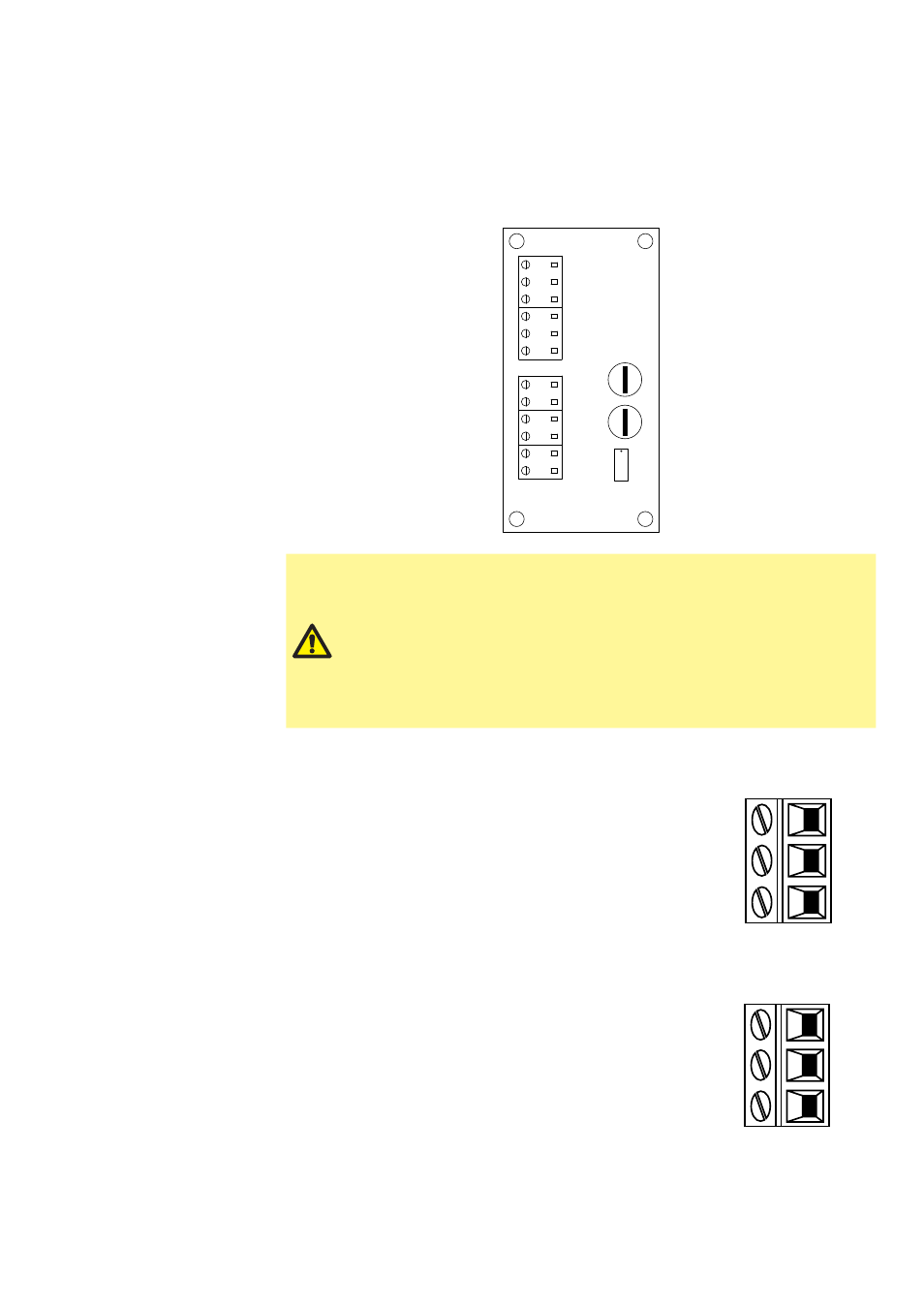

12.3 Connecteurs pour circuit imprimé
du module de relais 24 V
Si vous regardez le module, le circuit imprimé apparaît dans la même orientation que
celle illustrée ci-dessous.
R
LY1
R
LY2
4-20mA
J1
1
2
1
2
1
2
1
3
1
3
J2
J3
7J
6J
O/
P
GN
D
I/P
GND
+24
V
Contac
t
N/O
N/C
C
N/O
N/C
C
J4
J5
4-20m
A
Stop/
N/
C
N/O
Stop/Contact
SW1
N'appliquez jamais de tension de secteur sur les bornes d'un
module de relais qdos30 24 V. Appliquez les signaux corrects
aux bornes indiquées ci-dessous. Limitez les signaux aux valeurs
maximales indiquées. N'appliquez pas de tension sur d'autres
bornes : cela pourrait entraîner des dommages irréversibles non
couverts par la garantie. La charge maximale sur les contacts
de relais de cette pompe est de 24 V c.c. à 1 A ou de 125 V c.a.
à 0,5 A avec PF=1 (antiparasité). La capacité maximale de
commutation en c.a. est de 62,5 VA. À noter que la capacité
maximale de commutation en c.c. est de 30 W.
Sortie Alarme (J5)
Connectez le dispositif de sortie à la borne C (commune) du
connecteur de relais, et la borne N/C (normalement fermé)
OU à la borne N/O (normalement ouvert), selon les cas.
Cette bobine de relais est activée lorsque la pompe est en
condition d'alarme.
Remarque : Les conditions d'alarme sont générées par
des erreurs de système. Cette alarme n'est pas déclenchée
en cas d'erreur de signal analogique.
RLY1
J5
C
N/C
2
3
N/O 1
Sortie État de marche (J4)
Connectez le dispositif de sortie à la borne C (commune) du
connecteur de relais, et la borne N/C (normalement fermé)
OU à la borne N/O (normalement ouvert), selon les cas.
Cette bobine de relais est activée lorsque la pompe est en
service.
RLY2
C
N/C
2
3
N/O 1
J4
