Manuel d'utilisation de la pompe Watson-Marlow qdos30 Remote

20

12 Câblage de contrôle automatique -

Module de relais 24 V

Il est possible de connecter la pompe à d'autres dispositifs au moyen des connecteurs

de borne à vis du module de relais 24 V, situé sur le côté de la pompe. Le module

de relais doit être retiré du boîtier de la pompe pour permettre le branchement

des câbles requis aux connecteurs de borne, à l'aide des presse-étoupes étanches

présents sur la cache du module.

12.1 Module de relais 24 V : dépose et

réinstallation du cache

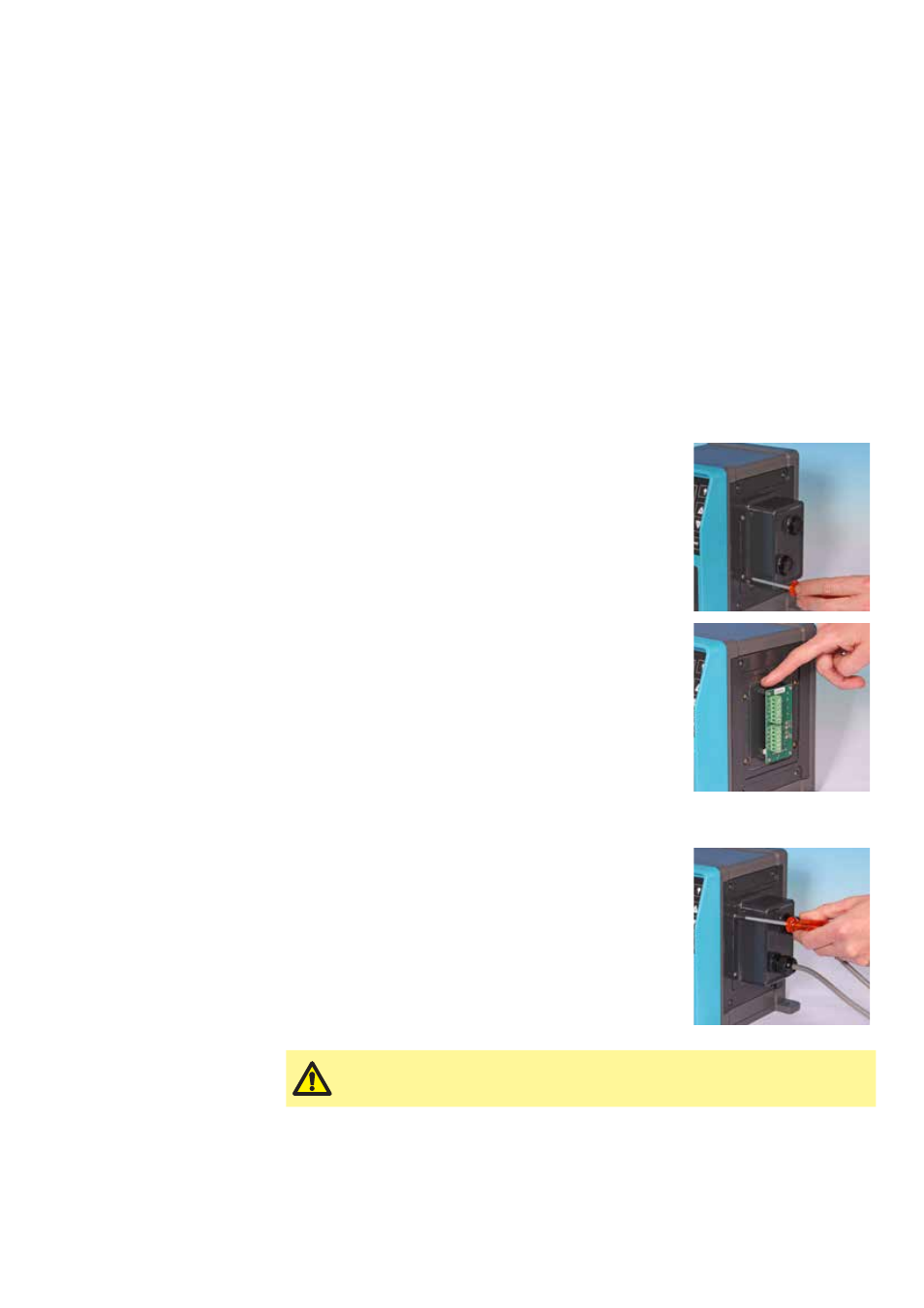

Dépose du cache du module de relais 24 V

Le module se situe sur le côté de l'unité d'entraînement. Il est fixé par quatre vis

plates en inox M3x10 Pozidriv.

Retirez les quatre vis du cache du module, en

dévissant la vis supérieure gauche en dernier. La

bande d'étanchéité peut éventuellement maintenir le

module collé au boîtier. Dans ce cas, il suffit de taper

délicatement pour le dégager. N'utilisez pas d'outil

pour le décoller par la force.

La bande d'étanchéité doit rester dans sa rainure,

sur le panneau latéral de l'unité d'entraînement.

Elle assure une protection contre l'infiltration entre

le boîtier de l'unité d'entraînement et le cache du

module. Vérifiez l'intégrité de la bande d'étanchéité.

Si elle est endommagée, remplacez-la.

Réinstallation du cache du module de relais 24 V

Vérifiez que la bande d'étanchéité est en bon étant et

correctement insérée dans sa rainure, sur le panneau

latéral de l'unité d'entraînement. Maintenez le cache

du module en place, en évitant de déplacer la bande

d'étanchéité. En commençant par la vis supérieure

gauche, resserrez une à une les quatre vis de retenue

à 2,5 Nm.

Veillez à bien resserrer les quatre vis pour garantir l'étanchéité du

cache du module logique 24 V, à défaut de quoi, la protection IP66

(NEMA 4X) pourrait être compromise.
