Manuel d'utilisation de la pompe Watson-Marlow qdos30 Remote 16
11 Câblage de contrôle automatique -
Pompe standard

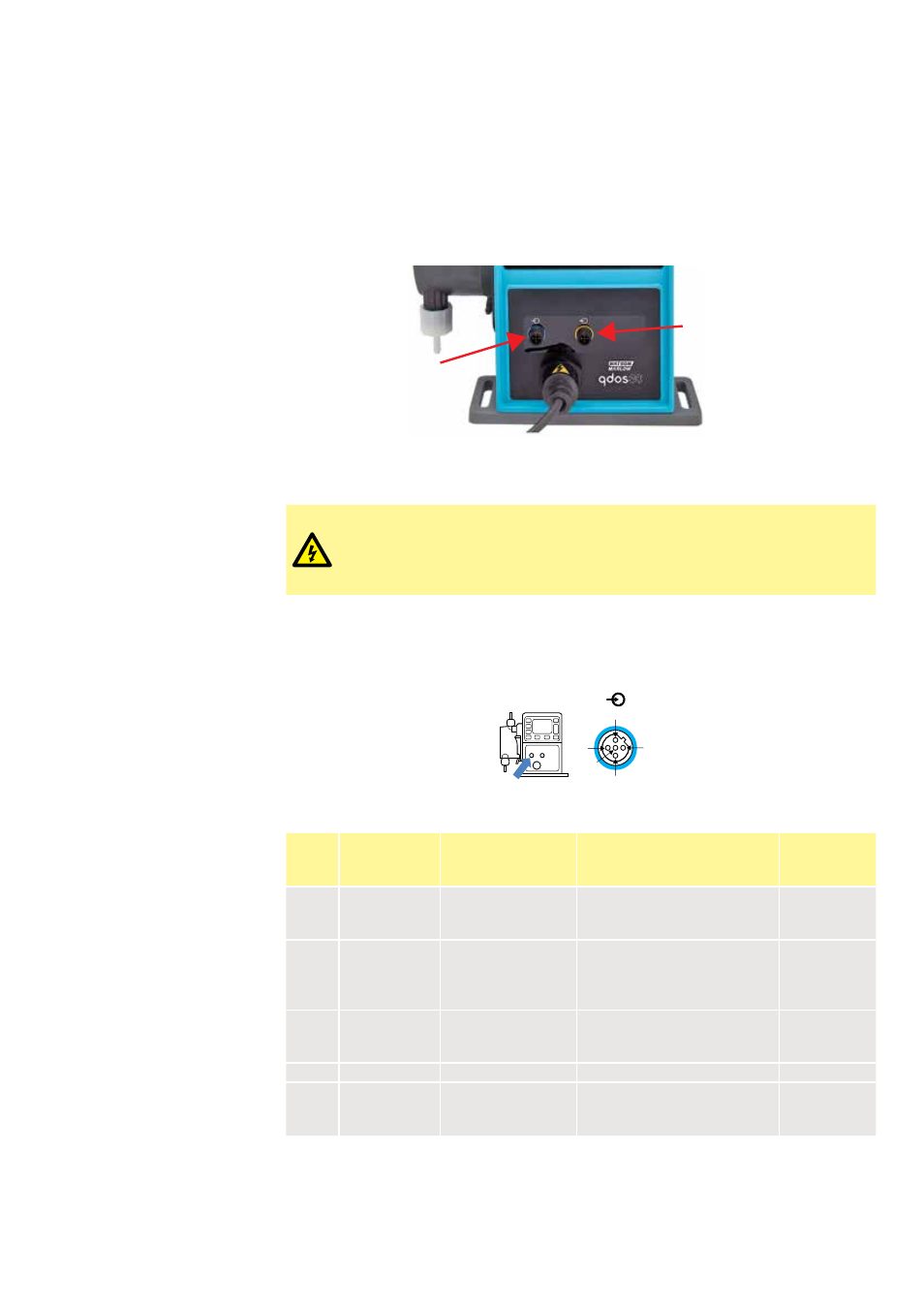

L'interface entre la pompe et d'autres dispositifs se fait au moyen de deux connecteurs
M12 à 5 fiches certifiés IP66, montés sur le devant de la pompe. Vous pouvez vous
procurer les connecteurs M12 à câbles volants auprès de Watson-Marlow. La fonction
de chacun des câbles est indiquée sur une étiquette.
Connexion
de sortie
Connexion
d’entrée
Il incombe à l'utilisateur d'assurer la sécurité et le bon fonctionnement de la pompe
en mode contrôle à distance ou automatique.
N'appliquez jamais de tension de secteur sur les cinq fiches d'un
connecteur M12. Appliquez les signaux appropriés aux fiches,
comme indiqué ci-dessous. Limitez les signaux aux valeurs
maximales indiquées. N'appliquez pas de tension sur d'autres
bornes : des dommages irréversibles pourraient en résulter.
11.1 Assignation des fiches d'entrée à la
pompe
Fiche 2
Fiche 4
Fiche 1 Fiche 3
Fiche 5
N° de
fiche
Rôle Spécifications Se rapporte à Couleur du
connecteur
d'entrée
1 Marche/arrêt Min. 5 V,
max. 24 V
Connectez sur 5~24 V c.c.
pour arrêter (se rapporte à
Fiche 4)
Marron
2 Contact
externe
Min. 5 V,
max. 24 V
Impulsion 5~24 V
Longueur minimale
d'impulsion 20 ms (se
rapporte à Fiche 4)
Blanc
3 4-20 mA 250de résistance
de charge courant
max. 40 mA
Se rapporte à TERRE Bleu
4 TERRE Terre (0 V) Noir
5 Récupération
du fluide à
distance
Min. 5 V,
max. 24 V
Connecter à 5~24 V c.c.
pour inverser la pompe en
mode analogique
Gris
