Watson-Marlow 501CC - Manuel (Page 6)

6
Les performances de chaque entraînement telles que les varations de la vitesse par rapport aux fluctuations de tension de l’alimentation
et la stabilité de celui-ci de son démarrage à froid à sa température normale d’utilisation sont disponibles sur simple demande.
Tête de pompe 501RLC
La tête de pompe 501RLC est équipée de deux galets montés sur ressort dont la fonction est de compenser automatiquement les
légères fluctuations d’épaisseur du tuyau flexible et de limiter la pression de refoulement (dans le sens horaire) pour augmenter ainsi
leur durée de vie.
La 501RLC est réglée en usine pour pouvoir être utilisée avec des tuyaux flexibles dont l’épaisseur de paroi se situe entre 1,6mm et
2,0mm, et dont le diamètre interne peut aller jusqu’à 8,0mm. Elle est équipée d’un capot verrouillable avec un outil ce qui offre une
sécurité supplémentaire et qui doit être verrouillé pendant le fonctionnement de la pompe.
La tête de pompe fonctionne dans le sens horaire (pour une durée de vie maximale des tubes) ou dans le sens anti-horaire (en cas
d’utilisation pour des pressions plus élevées).
Débits
Les débits ont été obtenus en utilisant des tuyaux flexibles en silicone montés sur une pompe tournant dans le sens horaire, pompant
de l’eau à une température de 20C, à des pressions d’aspiration et de refoulement nulles. En cas d’application particulière, le débit
doit être déterminé dans les conditions d’exploitation. Les paramètres importants sont les conditions d’aspiration et de refoulement
(pression), la température et la viscosité du fluide à pomper.
Installation de la 501RLC. Pompes Simplex (une tête) et Duplex (deux têtes)
Couper l’alimentation électrique du moteur.
Montez le stator de la tête de pompe sur l’arbre d’entraînement et centrer le sur le bossage , en choisissant l’une des trois orientations
possibles. Fixez le stator en serrant les 4 vis de maintien . Vérifiez que l’arbre d’entraînement ne comporte aucune trace de graisse
avant d’y centrer le rotor à l’aide de la douille fendue. Tourner le rotor jusqu’à ce que les guides latéraux de tube (rouleaux blancs) ne
dépassent plus à l’extérieur du stator. Serrez la vis centrale du rotor à un couple de 3Nm(sens horaire ) pour empêcher que la douille
ne glisse pendant le fonctionnement de la pompe. Repliez la manivelle, puis fermez et verrouillez le couvercle de protection de la tête
de pompe. Repliez la manivelle, puis fermez et verrouillez le couvercle de protection de la tête de pompe.
Pour changer la position de la tête de pompe, faites apparaître la vis de fixation du rotor en dégageant la manivelle. Desserrez la vis
centrale du rotor (sens anti-horaire ) et donnez un coup sec sur celle-ci pour libérer le rotor ,le retirer de l’arbre . Desserrez complètement
les quatre vis de fixation du stator . Faites-le pivoter dans la position souhaitée et revissez les vis de fixation. Cette méthode de
dépose et de remontage est également valable lors du nettoyage.

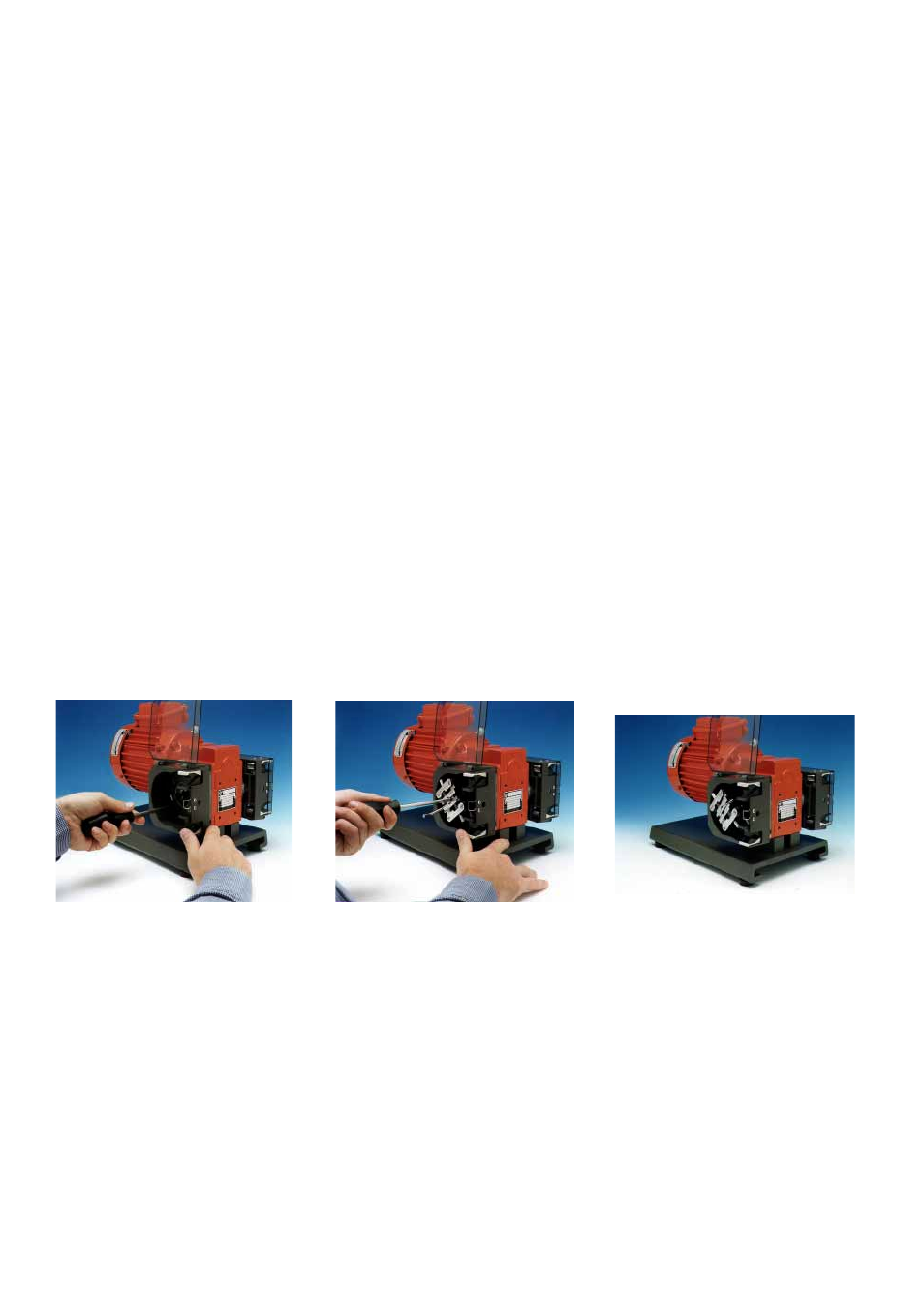

Photographies: Pompes duplex
501RLC Pose du tuyau flexible - Pompes Simplex (une tête)
Couper l’alimentation électrique du moteur.
Déverrouillez et ouvrez le couvercle de protection, puis faites basculer la manivelle du rotor. Définissez la longueur de tuyau flexible
nécessaire en considérant qu’il faut environ 240 mm pour l’intérieur de la tête de pompe.
Faites passer l’une des extrémités du tuyau flexible à travers l’une des pinces à ressort, puis, tout en faisant tourner le rotor avec la
manivelle, continuez à faire passer le tuyau flexible entre les galets et le corps de tête de pompe, en l’alignant bien entre les guides
latéraux du rotor. Le tuyau flexible doit rester plaqué contre le stator et ne doit être ni vrillé ni étiré. Remarque: pour les pompes à
variateur mécanique, suivez la procédure de chargement de tube s’appliquant aux pompes duplex.
