TASCAM UH-7000

7

2 – Nomenclature et fonctions des parties

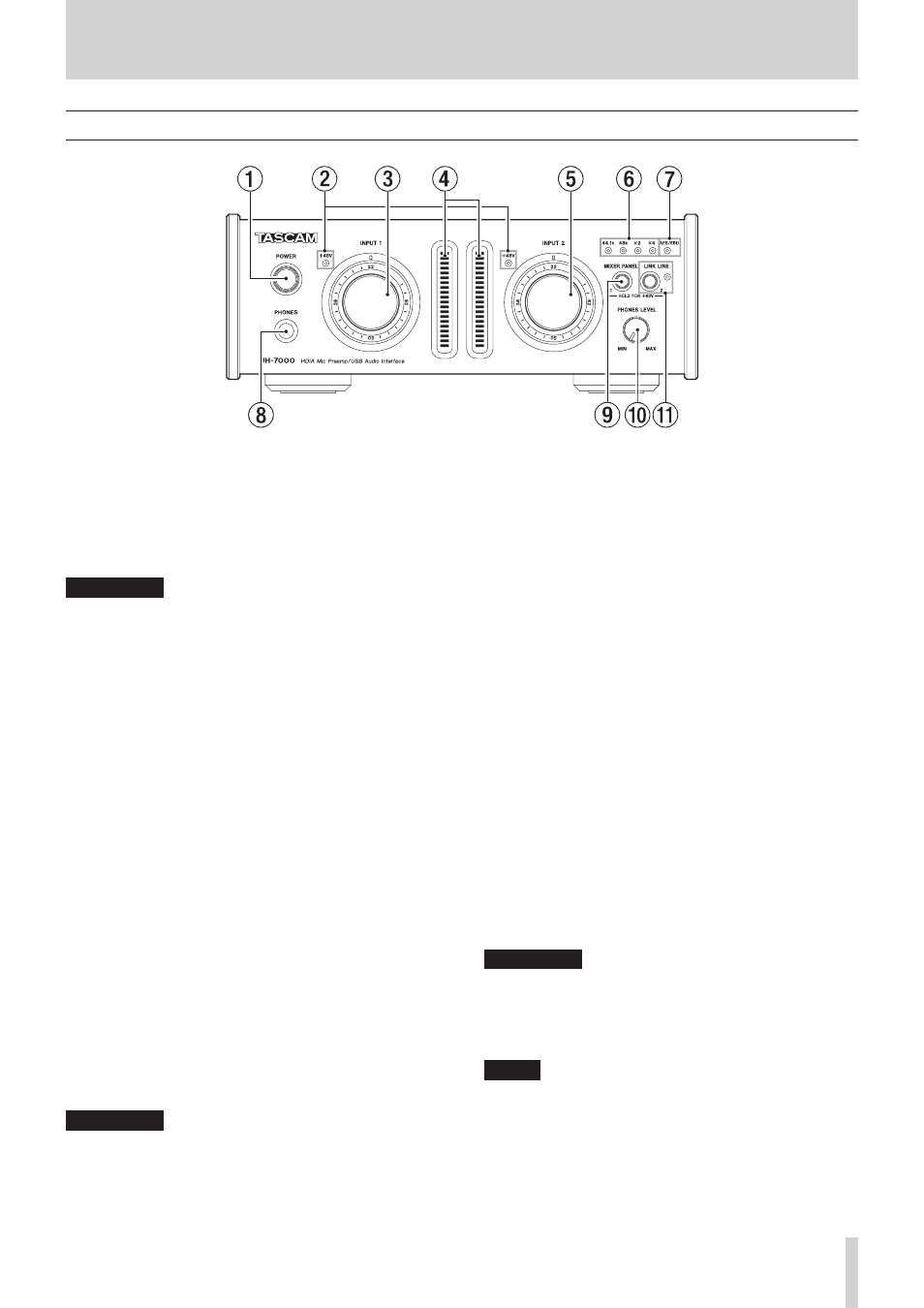

Face avant

1

Interrupteur/voyant d’alimentation POWER

Pressez-le pour mettre l'unité sous et hors tension.
Le voyant s'allume quand l'unité est sous tension.

2

Voyants +48V (INPUT 1/2)

Ces voyants s'allument quand une alimentation fantôme

+48 V est fournie aux prises ANALOG (BALANCED) MIC IN

1/2.

ATTENTION

Ne branchez/débranchez pas un micro quand un voyant

+48V est allumé.

3

Bouton INPUT 1

Sert à régler le niveau d'entrée analogique par la prise

ANALOG (BALANCED) MIC IN 1 et la prise ANALOG

(BALANCED) LINE IN 1.

4

Indicateurs de niveau (INPUT 1/2)

Ils affichent le niveau des signaux analogiques entrants.
Chaque indicateur de niveau a un indicateur de saturation à

son sommet.

5

Bouton INPUT 2

Sert à régler le niveau d'entrée analogique par la prise

ANALOG (BALANCED) MIC IN 2 et la prise ANALOG

(BALANCED) LINE IN 2.

6

Voyants 44.1k, 48k, x2 et x4

Ces voyants s'allument en fonction de la fréquence

d'échantillonnage actuellement active.

7

Voyant AES/EBU

Il s'allume quand le signal numérique entrant par le

connecteur DIGITAL (AES/EBU) IN est employé comme

horloge maître.

8

Prise PHONES

Cette prise jack stéréo standard sert à brancher un casque

stéréo. Utilisez un adaptateur pour y brancher un casque à

fiche mini-jack stéréo (3,5 mm).
Le même signal est produit à la fois par la prise PHONES et

les prises ANALOG (BALANCED) OUTPUT L/R.

ATTENTION

Avant de brancher le casque, baissez le volume avec le

bouton PHONES. Ne pas le faire pourrait laisser passer des

bruits forts soudains risquant d'endommager votre audition

ou de créer d'autres problèmes.

9

Touche MIXER PANEL

Pressez-la pour ouvrir le panneau de mixage dans lequel

vous pouvez faire divers réglages, sur l'écran d'un ordinateur

connecté par USB.
Pressez-la quand le panneau de mixage est ouvert pour le

fermer.
Quand Analog 1 est réglé sur MIC en page MIXER, maintenez

pressée cette touche jusqu'à ce que le voyant INPUT 1 +48V

s'allume pour fournir une alimentation fantôme à la prise

ANALOG (BALANCED) MIC IN 1 (voir « Microphones » en

page 14).

0

Bouton PHONES LEVEL

Sert à régler le niveau de sortie par la prise PHONES

(casque).
Quand la touche LINK LINE est enclenchée, utilisez ce

bouton pour régler le niveau de sortie à la fois de la prise

PHONES et des prises ANALOG (BALANCED) OUTPUT L/R.

q

Touche/voyant LINK LINE

Pressez cette touche pour activer la fonction de contrôle

couplé de sortie ligne afin que vous puissiez utiliser le

bouton PHONES LEVEL pour régler le niveau des prises de

sortie ANALOG (BALANCED) OUTPUT L/R.
Quand la fonction de contrôle couplé de sortie ligne est

activée, ce voyant s'allume.
Quand Analog 2 est réglé sur MIC en page MIXER, maintenez

pressée cette touche jusqu'à ce que le voyant INPUT 2 +48V

s'allume pour fournir une alimentation fantôme à la prise

ANALOG (BALANCED) MIC IN 2 (voir « Microphones » en

page 14).

ATTENTION

Désactiver la touche LINK LINE entraînera le retour du

signal au plein niveau ligne dans les connecteurs ANALOG

(BALANCED) OUTPUT L/R. Lorsque vous désactivez LINK

LINE, vérifiez et réglez préalablement les niveaux de l'audio

lu et de l'équipement d'écoute connecté.

NOTE

Le réglage On/Off de la fonction de contrôle couplé de sortie

ligne est conservé même après extinction de l'unité.

En usine, l'état de la touche LINK LINE est réglé sur ON

de façon à ce que le niveau de sortie par les connecteurs

ANALOG (BALANCED) OUTPUT L/R soit déterminé par la

commande PHONES LEVEL. Si cela n'est pas nécessaire,

veuillez utiliser la touche LINK LINE pour désactiver cette

fonction.
