Positionnez le projecteur sur un plan stable ou utilisez la patte
(optionnelle) pour l’installation au plafond.
Attention: En cas d’installation au sol, lire attentivement
les précautions d’emploi "Note sur l’installation au sol" au
paragraphe 2.
ATTENTION : En cas d’installation au plafond par des pattes
de suspension suivre scrupuleusement les instructions et les
normes de sécurité incluses dans l’emballage de la patte.
Si, au contraire, vous utilisez un support différent de celui
fourni par SIM2 Multimedia, assurez-vous que le projecteur
se trouve à au moins 65 mm du plafond et que le support ne
bouche pas les fentes du couvercle et du fond du projecteur
servant à l’arrivée et à la sortie de l’air.

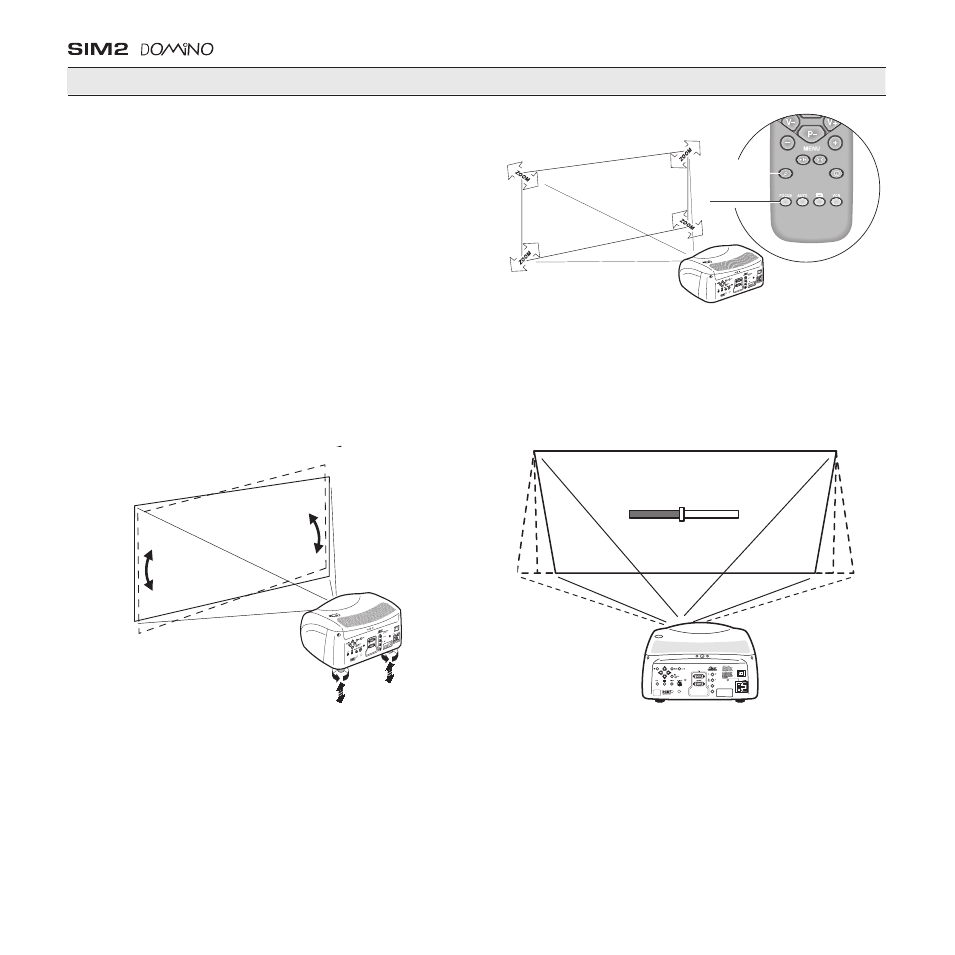

Si l’image projetée est inclinée à droite ou à gauche, utilisez les
deux pieds à vis placés au fond inférieur pour aligner la base de
l’image projetée à la base de l’écran de projection (Fig. 6).
Installez le projecteur à la distance désirée de l’écran : la di-
mension de l’image projetée est déterminée par la distance
entre objectif du projecteur et l’écran et par le zoom optique
programmé. Utilisez le zoom motorisé (Fig. 7) pour élargir ou
réduire les dimensions de l’image projetée. Utilisez la mise au
point motorisée (Fig. 7) pour obtenir la définition maximum de
l’image projetée ; une mise au point correcte devrait permettre
de distinguer, en s’approchant de l’écran, chaque pixel qui
compose l’image projetée (Fig. 7).
MISE AU POINT
MISE AU POINT
MISE AU POINT
ZOOM
MISE AU POINT
Fig. 7
Si ce déplacement ne suffit pas, il sera nécessaire d’incliner le
projecteur et de corriger la distorsion trapézoïdale par réglage
du trapèze disponible dans le menu installation (Fig.8a).
TRAPťZE
20%
En agissant sur l’option Orientation du menu Setup il est pos-
sible de retourner ou de renverser symétriquement droite/
gauche l’image projetée (Fig.9), de façon à l’adapter aux
configurations d’installation frontale, frontale au plafond, rétro,
rétro plafond.
4 INSTALLATION
Fig. 8
Fig. 6
