5

• Lire et conserver cette notice.

Cette notice contient des informations importantes sur

l’installation et l’utilisation de l’appareil. Lire attentivement

les consignes de sécurité et les instructions d’utilisation

avant d’utiliser l’appareil. Conservez le manuel pour toute

référence futures.

• Éviter tout contact avec les parties internes des unités

A l’intérieur se trouvent des parties électriques alimentées

en tension dangereuse et des parties qui fonctionnent à

haute température. Ne pas ouvrir, contacter un personnel

agréé pour toute opération de réparation ou d’entretien.

L’ouverture comporte en outre la chute de la garantie.

• Dispositif de déconnexion du secteur.

Le dispositif de débranchement de l’unité du réseau est

la fiche du câble d’alimentation. Faites attention pendant

l’installation que les fiches des câbles d’alimentation et les

prises de l’installation électrique soient facilement acces-

sibles. Pour déconnecter l’unité des prises électriques tirez

les fiches, pas les câbles.

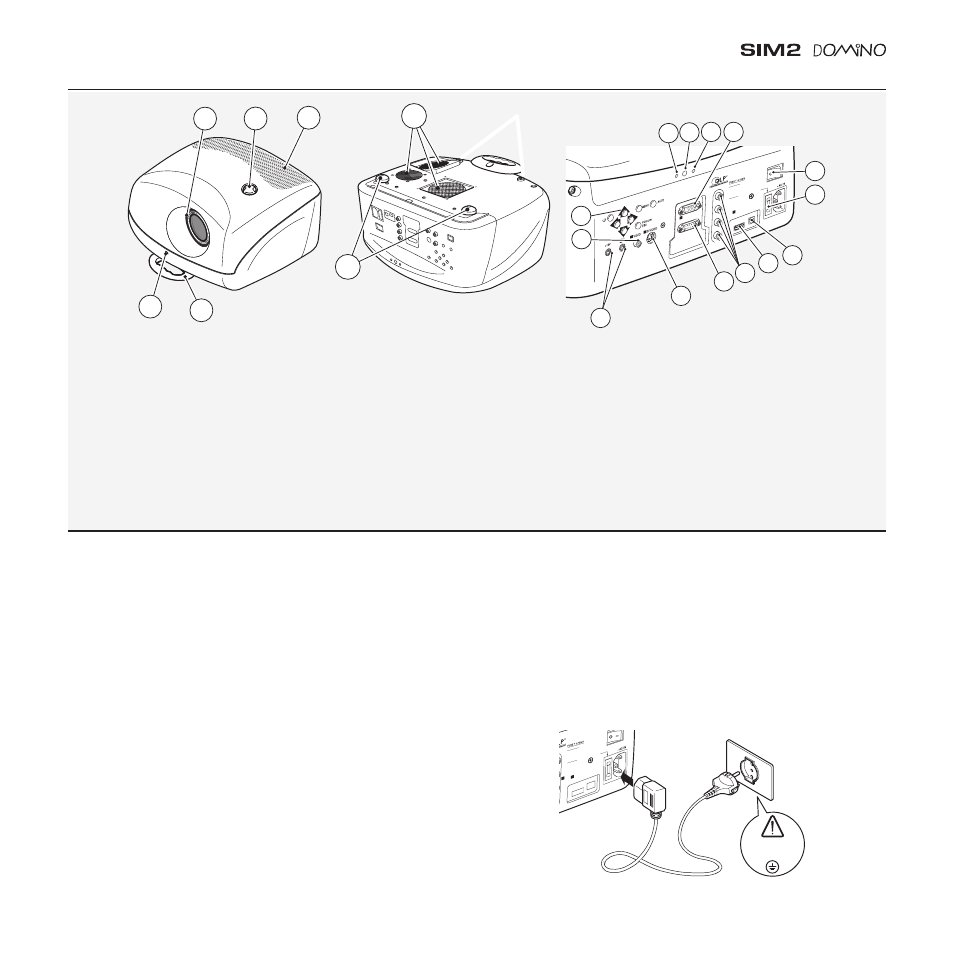

1 Objectif de protection.
2 Bouton de règlage du lève-objectif.
3 Ouvertures d’entrée de l’air de refroidissement.
4 Récepteur frontal de la télécommande à rayons infrarouges.
5 Ventilateur de refroidissement.
6 Poignées de transport.
7 Pieds d’appui réglables en hauteur.
8 Prise de ligne avec fusible de protection.
9 Interrupteur de ligne.
10 Pupitre de commande

11 Entrée vidéo composite.
12 Entrée S-Video.
13 Entrée RGB / composants YPrPb.
14 Entrée HDMI.
15 Sortie audio.
16 Entrée télécommande.
17 Entrée VGA.
18 Interface série RS232.
19 Led du control.
20 Sortie pour l’actionnement des écrans motorisés.

PROJECTEUR

• Utiliser uniquement le type d’alimentation indiqué.

Reliez les unités à un réseau d’alimentation d’une tension-
nominale comprise entre les valeurs 100-240 Vac, 50/60
Hz et munie d’une mise à la terre. Si vous n’êtes pas certain
du type d’alimentation, consulter un technicien qualifié.
Veillez à ne pas surcharger la prise ou un prolongateur
éventuel.

• Branchement de l’unité au réseau électrique.

Exécutez la connexion comme indiqué Fig. 2.

Fig.2

DIGITAL

INPUT

AUDIO

OUT

3

5

ATTENTION:

pour ne pas compromettre

la protection contre les resqu

e d'incende

remplacer par un fusib

le de meme type

et de mems car

acteristique

CAUTION:

for contin

ued protection against

risk of fire

, replace

only with same type

and rating fuse

.

100-240 Vac

50/60 Hz

8

(

65;

8 4+ 6'

9 )53 68

53 +::8+

2' 685:+

):/54 )54:8

+ 2+9 8+

97; + *

/4)+4*

+

8+3 62'

)+8 6' 8

; 4 ,; 9

/( 2+ *+

3 +3 +

:?6+

+: *+ 3

+3 9 )'

8' ):+8/9

:/7; +

,58

)54:/4;

+* 685:+

):/54 '

- ' /49:

8/91 5, ,/

8+ 8+62

' )+

542? =/

:. 9' 3

+ :?6+

' 4* 8' :/

4- ,; 9+

1

2

3

6

7

4

5

8

9

10

20

12

11

13

17

18

14

15

16

19

19
