Connexions – Sim2 M150S Manuel d'utilisation
Page 13

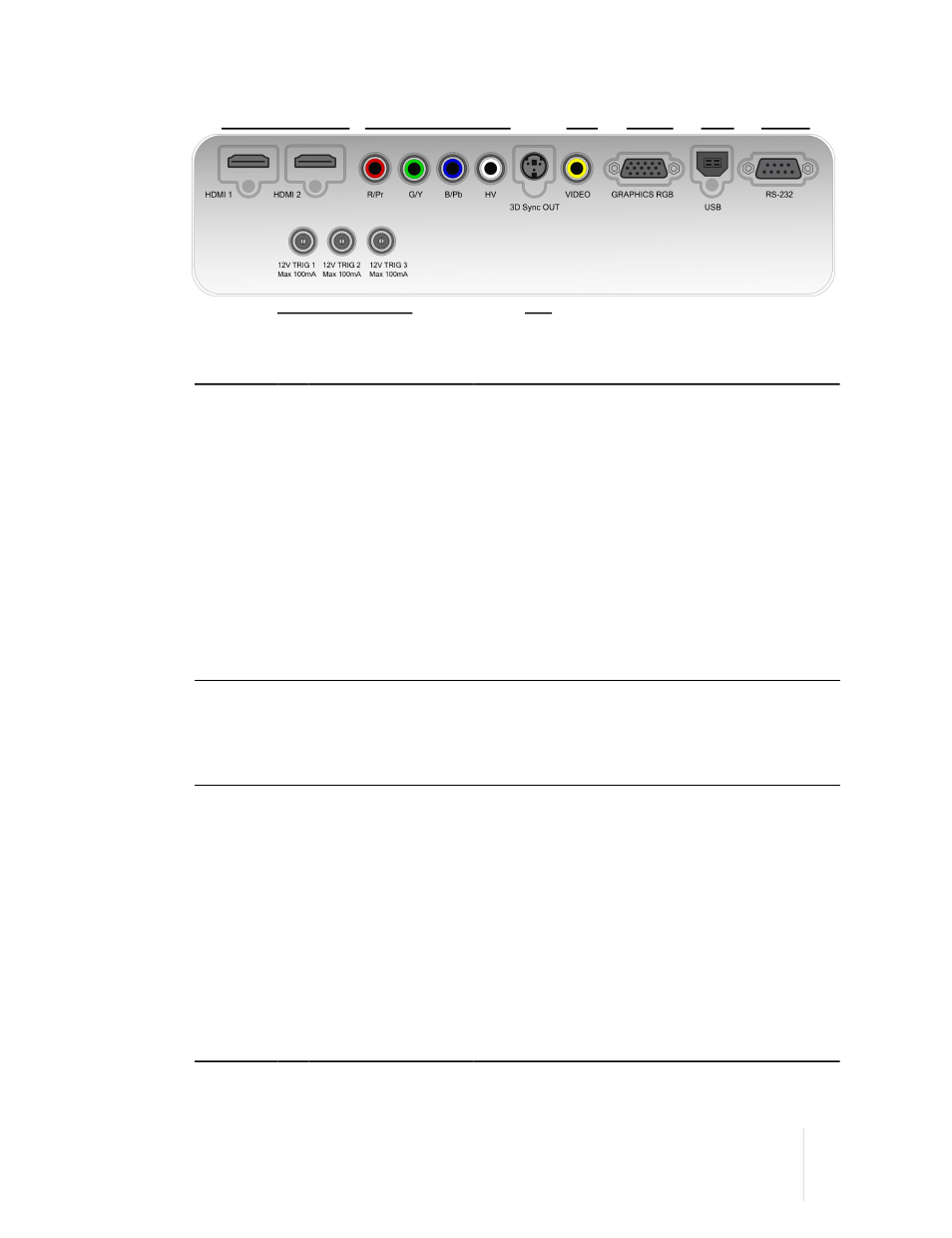

Connexions
❶
❷
❸
❹
❺
❻
❼
❽
Entrées
❶
HDMI 1
HDMI 2
Accepte les deux entrées vidéo numériques HDMI
et DVI.
❷
Composants/RGB-HV Quatre connecteurs RCA. Ils acceptent les compo-
sant standards et haute définition (YPrPb) ainsi
que les signaux RGB-HV. Aussi utilisé comme en-
trée RGB pour les signaux SCART RGBS
❸
Vidéo
Un connecteur RCA. Accepte les signaux vidéo
composites. Aussi utilisé comme entrée compo-
site synchro pour les signaux SCART RGBS.
❹
Graphiques RGB
Un connecteur fiche femelle type D-Sub 15. Ac-
cepte un composant ou des signaux haute défini-
tion RGB
Contrôle/
Service
❺
USB
USB 1,1 (type B) pour commandes série et mise à
jour du micrologiciel.
❻
RS-232
RS232 (fiche femelle D-Sub 9-) port pour
commandes série mise à jour du micrologiciel.
Sorties
❼
TRIG 1
Sortie 12 V 100 mA max, pour contrôle écran mo-
torisé. Se déclenche lorsque le projecteur est allu-
mé.
TRIG 2
Sortie 12 V 100 mA max, pour écran motorisé
masquant le système de contrôle. Voir “
Ecran
” à
la page
29
.
TRIG 3
ortie 12 V 100 mA max, pour contrôle de position
de la lentille anamorphique motorisée. Voir
“
Lentille Anamorphique
” à la page
29
.
❽
3D Sync OUT
Connecteur VESA DIN-3 pour câble émetteur RF
3D
2
Vue d’ensemble
M.150S
Manuel
d'utilisation
13
