SATEL ACCO 18
3.1.2 Branchement du clavier LCD au connecteur RJ
La manière de brancher le bus de communication du clavier LCD au connecteur RJ est
présentée sur la figure 15. Le connecteur est destiné à raccorder le clavier LCD pour le
temps de programmation dans la situation où les appareils branchés au module ne
permettent pas de le programmer.
Pour programmer le module, il est possible d'employer quelconque clavier LCD servi par les
centrales INTEGRA. Un tel clavier n'est pas convenable dans un service quotidien du module
en raison des marquages différents des voyants. Le module sert les lecteurs dans les
claviers LCD INT-KLCDR-GR et INT-KLCDR-B avec le logiciel 1.06 ou plus récent.

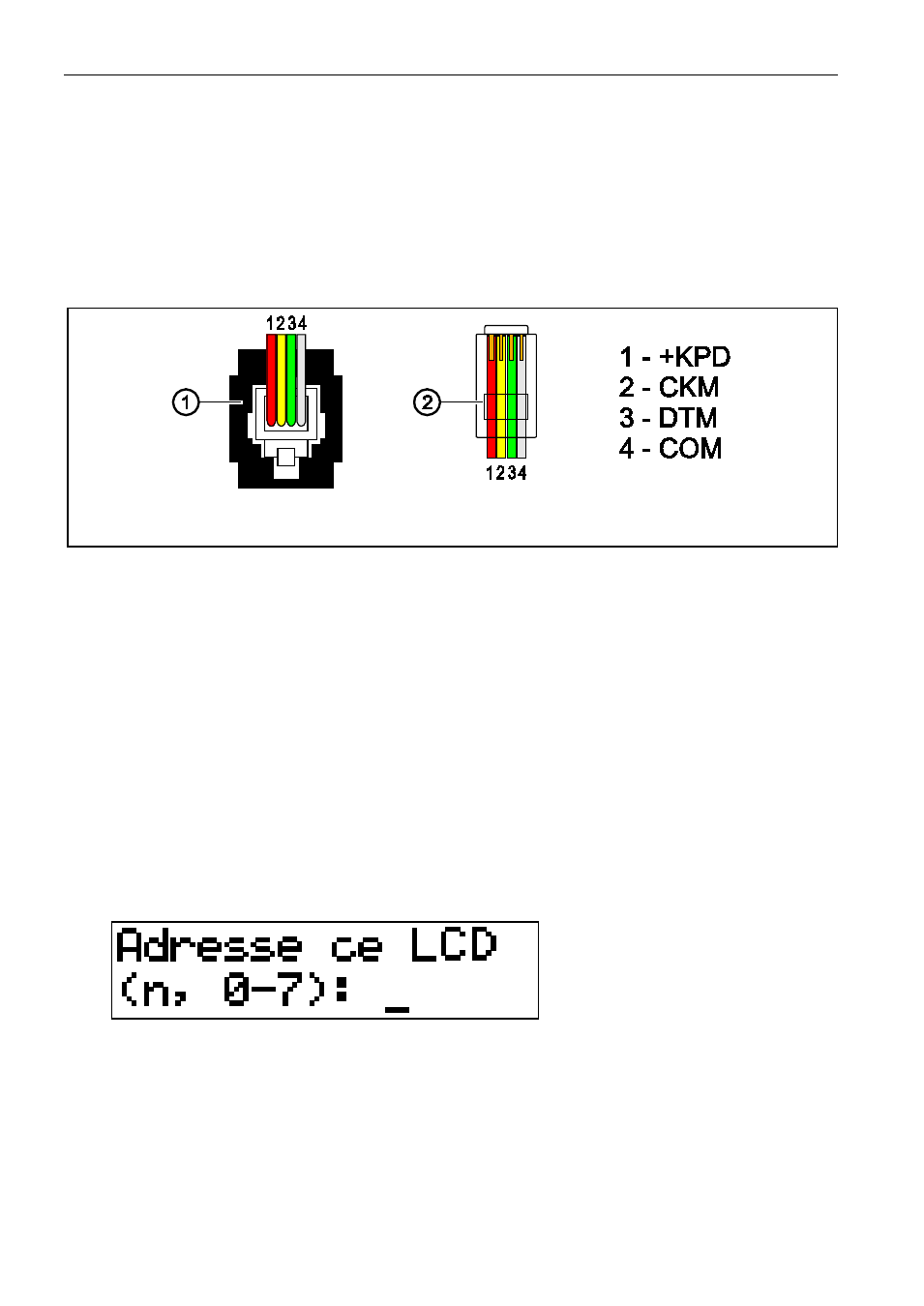

Fig. 15. L'ordre des câbles dans la fiche de connexion du clavier LCD avec le module.
1 – vue de la fiche dans la prise. 2 – vue de la fiche du côté des broches.
Avertissements :
• Si 1 clavier ACCO-SCR-BG et quelconque lecteur des cartes de proximité est branché au
module, et dans le clavier LCD il faut mettre une adresse différente de celle dans le
clavier :
1 – si dans le clavier l'adresse 0 est réglée,
0 – si dans le clavier l'adresse 1 est réglée.
• Si 2 claviers ACCO-SCR-BG sont branchés au module du contrôleur, il faut débrancher
l'un d'eux de la borne DAT (le câble vert), et dans le clavier LCD régler la même adresse
que dans le clavier débranché.
3.1.3 Réglage d'adresse du clavier LCD
1. Débrancher l'alimentation du clavier (KPD) et des câbles du bus de données (CKM, DTM).
2. Mettre en court-circuit les bornes CKM et DTM du clavier.
3. Brancher l'alimentation du clavier.
4. L'adresse du clavier sera donnée sur l’affichage :
Fig. 16. La programmation de l'adresse du clavier LCD.
5. Changer d'adresse pour l'adresse correcte (0 ou 1). Le clavier confirmera le réglage de
l'adresse par 4 sons courts et 1 son long.
6. Débrancher l'alimentation du clavier (KPD).
7. Brancher le clavier au module du contrôleur d’accès d'une façon correcte (CKM, DTM
et KPD).
n=0...7, adresse du clavier LCD
actuellement réglée
