Satel MP-1 Manuel d'utilisation
Mp-1, Description du module
MP-1
MODUŁ PRZEKAŹNIKÓW
®
mp1_fr 04/07
Le module de relais MP-1 est un dispositif électrique universel conçu pour faciliter la
construction d'installations électriques à basse tension (par exemple systèmes d'alarme).
Il se compose de 4 relais électromagnétiques et 5 fusibles connectés en série aux
circuits de la tension de sortie. Le module permet de commander les appareils
électriques nécessitant une consommation de courant élevée (jusqu'à 8 A) et alimentés
d'une tension alternative. La fonction de commande est effectuée au moyen de signaux
de tension (p.ex. 0 V et +12 V) fournis sur des entrées de commande et elle est limitée
à la fermeture et rupture des contacts de relais ou à leur commutation. Le module est
notamment destiné à fonctionner avec les sorties type D des centrales d'alarme CA-6,
CA-10, CA-64 ainsi qu'avec le module de communication GSM-4 fabriqué par SATEL.
Le courant de régime des sorties type D dans ces appareils est limité à 50 mA.
DESCRIPTION DU MODULE

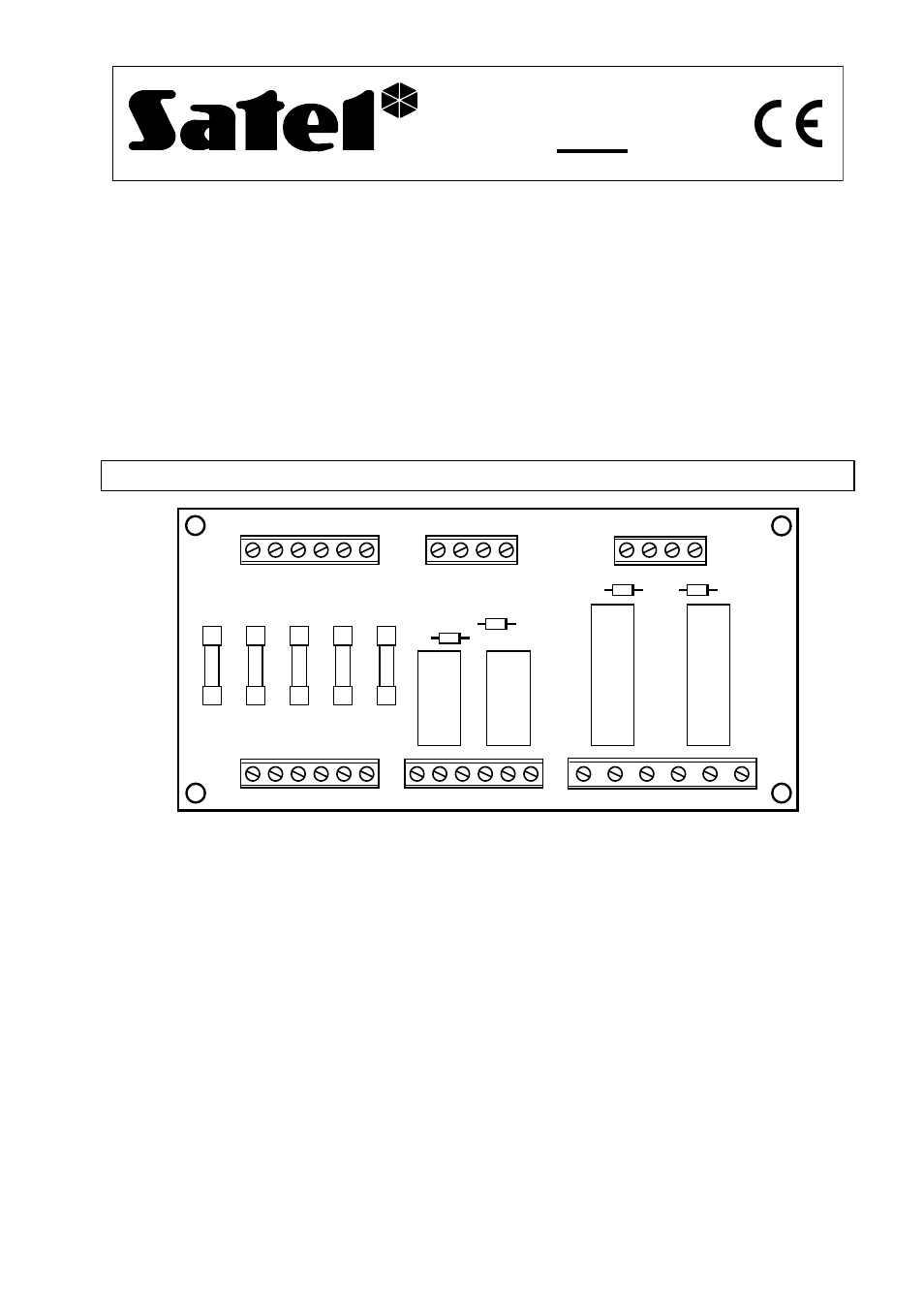

Figure 1.
Vue de la carte du module.
BORNES DU MODULE:
C1 à C4
- borne commune du relais
NC1 à NC4
- borne de rupture du relais
NO1 à NO4
- borne de fermeture du relais
±R1 à ±R4
- entrées de tension de commande du fonctionnement du relais
IN +12V
- entrée de tension d'alimentation
OUT +12V
- sorties de tension d'alimentation
COM
- masse
Les sorties de tension d'alimentation sont individuellement protégées par les fusibles
à retard.
Les bornes COM sont communes pour la tension d'entrée et la tension de sortie du module.
Les relais sont commandés par la tension continue de +12V. La tension de commande
doit être convenablement polarisée. Le plus de la tension de commande doit être
raccordée à la borne +R, et le moins de commande à la borne -R du relais
correspondant (1...4).
La consommation maximale de courant du relais est de 22 mA, lorsque la tension de
commande est égale à 13,7 V DC.
NC1 NO1 C1 NC2 NO2 C2
IN
+12V COM COM COM COM COM
-
R1
+
-
R2
+
-
R3
+
-
R4
+
C3 NO3 NC3 C4 NO4 NC4
F1 F2 F3 F4 F5
OUT +12V +12V +12V +12V+12V COM
MODULE DE RELAIS
