ACCO SATEL 17
Si après avoir allumé le bloc d'alimentation du module, l'horloge et les informations
complémentaires n'apparaissent pas sur l'affichage du clavier, il faut vérifier si :
− les câbles connectant le clavier avec le module ont été branchés correctement ;
− l'adresse est réglée correctement dans le clavier.
3.1.1 Branchement du clavier LCD aux bornes
La manière de brancher le bus de communication du clavier aux bornes des modules
ACCO-KP et ACCO-KP-PS est présenté sur les figures 13 et 14.

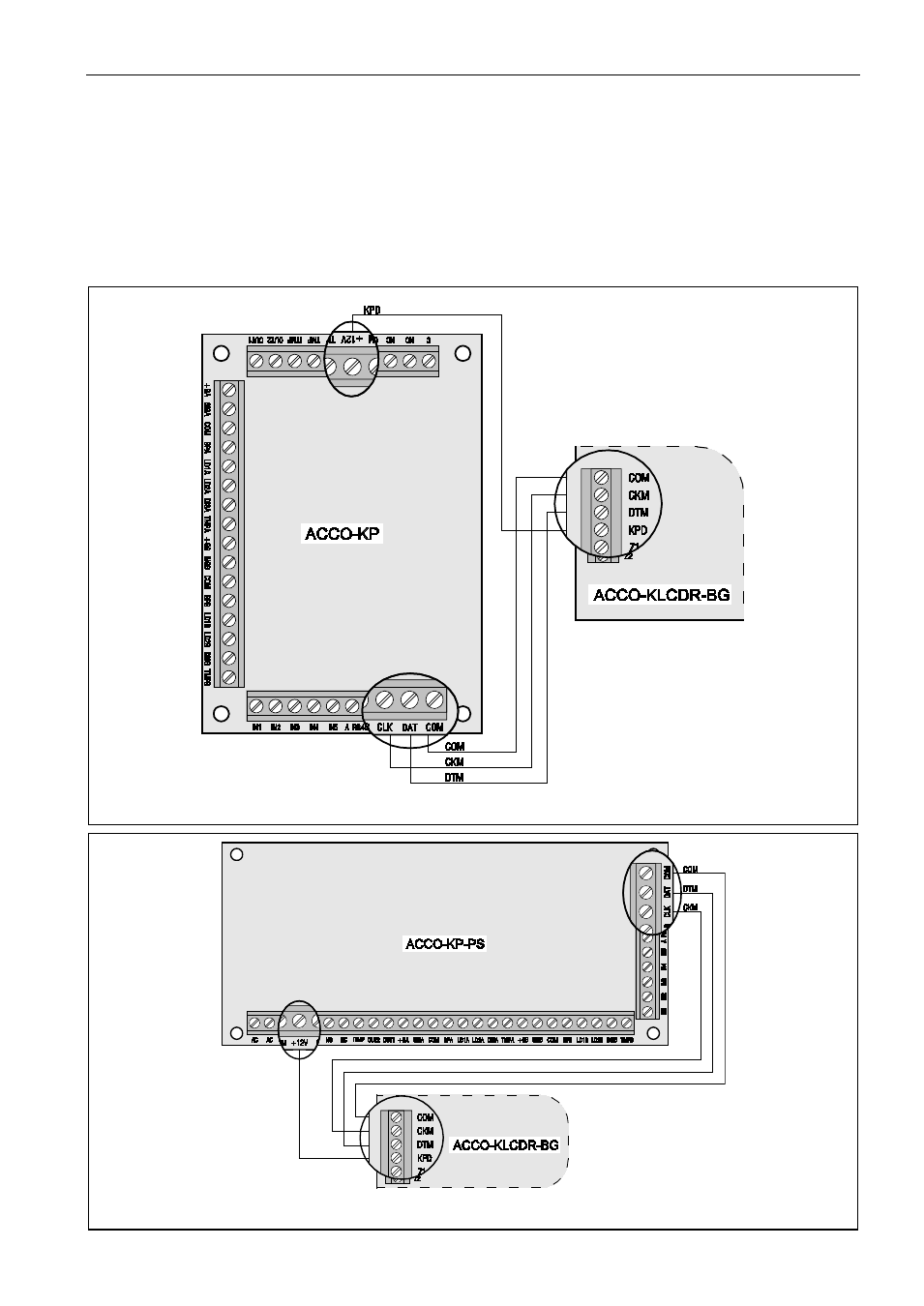

Fig. 13. Mode de brancher le clavier aux bornes du module ACCO-KP.
Fig. 14. Mode de brancher le clavier aux bornes du module ACCO-KP-PS.
