SATEL ACCO-USB 3
En branchant des modules au bus, il ne faut pas oublier que le réglage de leur adresse
individuelle est obligatoire. Cette adresse ne peut pas être repetée ! Il ne faut régler l'adresse
0 dans aucune adresse. Le bus RS-485 doit être chargé au début et au bout par des
résistores à la valeur 100Ω. C'est particulièrement important au cas d'avoir un long bus et de
grandes vitesses de transmission.
Note: Au cas où des problèmes de communication apparaissent depuis le bus RS-485, la
connection à l'aide du câble complémentaire de la masse de tous les modules et du
convertisseur peut être utile (broche 5).
4. Lecteur de cartes de proximité ACCO-USB-CZ
Le lecteur de cartes de proximité ACCO-USB-CZ est le lecteur CZ-EMM adapté à la
coopération avec le convertisseur ACCO-USB. Le câble sorti du lecteur est achevé par un
connecteur RJ-45 qui sert à brancher à la prise du convertisseur. La diode LED du
convertisseur indiquée par HEAD signale le branchement du lecteur.
Le lecteur branché au convertisseur facilite le travail de l'administrateur du système ce qui
permet aux utilisateurs d'ajouter des cartes (à chaque fois que le mot „carte” est employé
dans le mode d'emploi, il s'agit d'un transpondeur passif qui peut être d'une forme de carte,
badges type porte clés, etc.) sans s'éloigner de l'ordinateur. En plus, le lecteur peut être
employé à la recherche des utilisateurs des cartes non décrites.
La diode LED de deux couleurs signale:
diode brille en rouge – le lecteur fonctionne correctement;
diode clignote en vert – l'attente pour le rapprochement de la carte.
La signalisation sonore installée dans le lecteur signale:
1 court son – la lecture du code d'une nouvelle carte (l'addition de la carte) ou la lecture du
code d'une carte connue (la recherche de l'utilisateur à la base de la carte);
2 longs sons – – la carte inconnue (la recherche de l'utilisateur à la base de la carte).

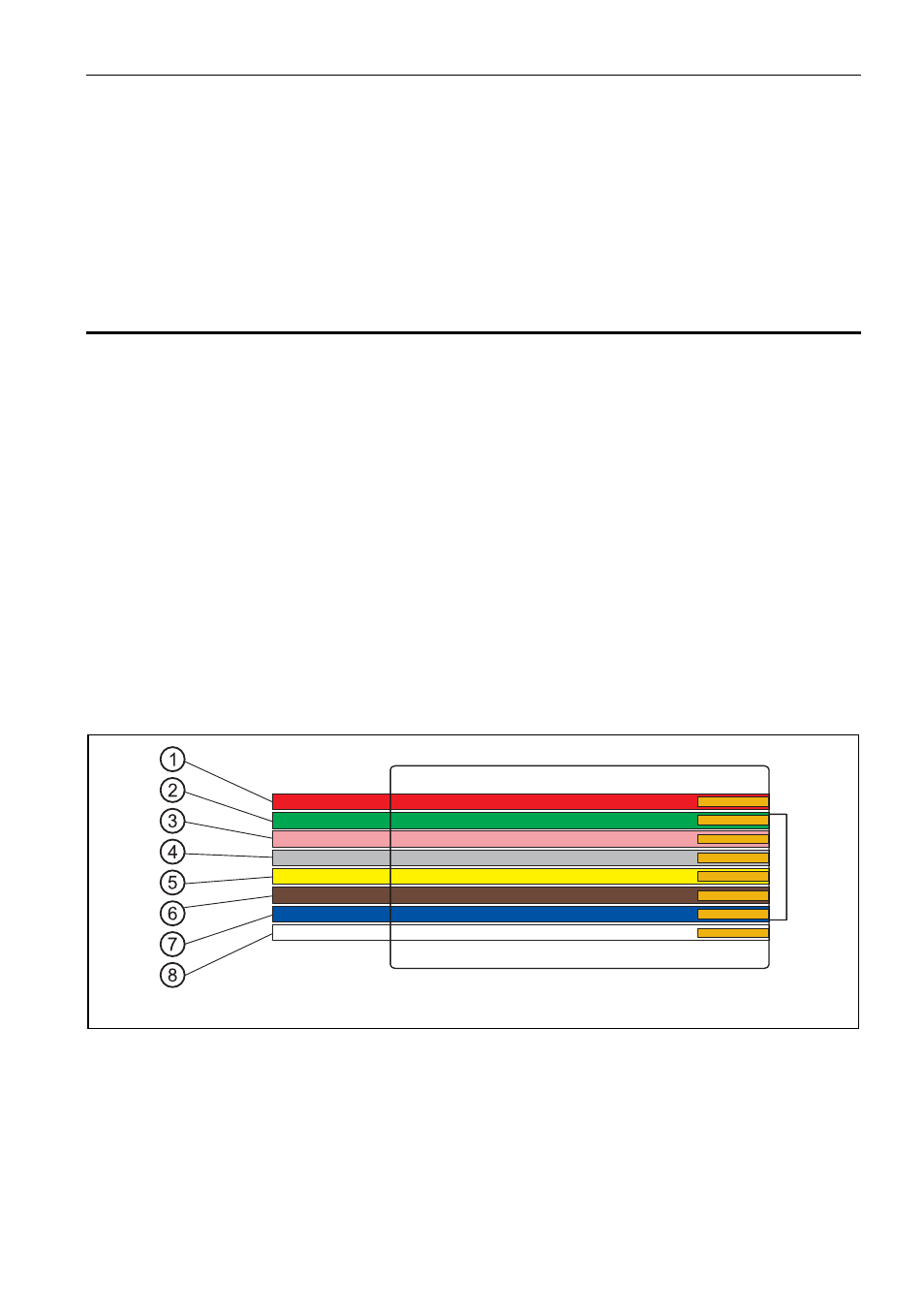

Figure 3. L'ordre des fils du lecteur dans le connecteur RJ-45 (la vue du côté des contacts).
La légende du figure 3:
1 – câble rouge – l'alimentation du lecteur;
2 – câble vert – les données;
3 – fil rose – la commande de la couleur verte du voyant;
4 – fil gris – la commande de la couleur rouge du voyant;
5 – fil jaune – la commande de la signalisation sonore;
6 – fil marron – le blocage du travail du lecteur;
