2 ACCO-USB SATEL
2 – prise RJ-45 qui sert à brancher le lecteur de cartes de proximité ACCO-USB-CZ.
3 – connecteur USB qui sert à connecter le convertisseur avec l'ordinateur.
4 – connecteur DB-9 qui sert à connecter le bus de communication RS-485.
2. Branchement du convertisseur à l'ordinateur
Le convertisseur ACCO-USB peut être branché à l'ordinateur PC qui a le systèmeWindows
98/ME/2000/XP/VISTA. Il faut le brancher à l'aide du câble USB joint au convertisseur. Après
l'avoir branché, le voyant vert LED signé par PWR sera allumé. Le système Windows
decouvrira automatiquement le branchement d'un nouvel appareil et visualisera la fenêtre
d'un nouvel créateur qui conduira l'utilisateur par la procédure de l'instalation des contrôleurs
pour un equipement nouveau. Les contrôleurs du convertisseur ACCO-USB se trouvent sur
le disque CD joint à l'appareil. Certaines versions du système Windows peuvent avertir que
les tests de conformité de ce logiciel ne sont pas realisés L'instalation de ces contrôleurs
peut être continuée malgré ces avertissements. Après avoir installé les contrôleurs, le port
supplémentaire COM sera accessible. Le programme ACCO-SOFT-LT communiquera avec
des modules branchées au bus RS-485 au moyen de ce port et du convertisseur ACCO-
USB. Il y aura deux nouveaux appareils dans la fenêtre du gérant des (USB <--> RS Serial
Converter et Acco-USB Serial Port).
Après avoir branché à l'ordinateur et installé des contrôleurs, le convertisseur fonctionne
sans service.
3. Bus de communication RS-485
La liaison des modules du contrôleur d'accès ACCO-KP et ACCO-KP-PS et aussi le
convertisseur ACCO-USB doit être faite dans la topologie du bus (il n'est pas convenable
d'utiliser la topologie du type „étoile”). Le modèle de la construction du bus RS-485 est
présenté dans le figure 2.
1 3
A RS485 B
1
A RS485 B
2
A RS485 B
255
A
B
A
B
R
T
R
T

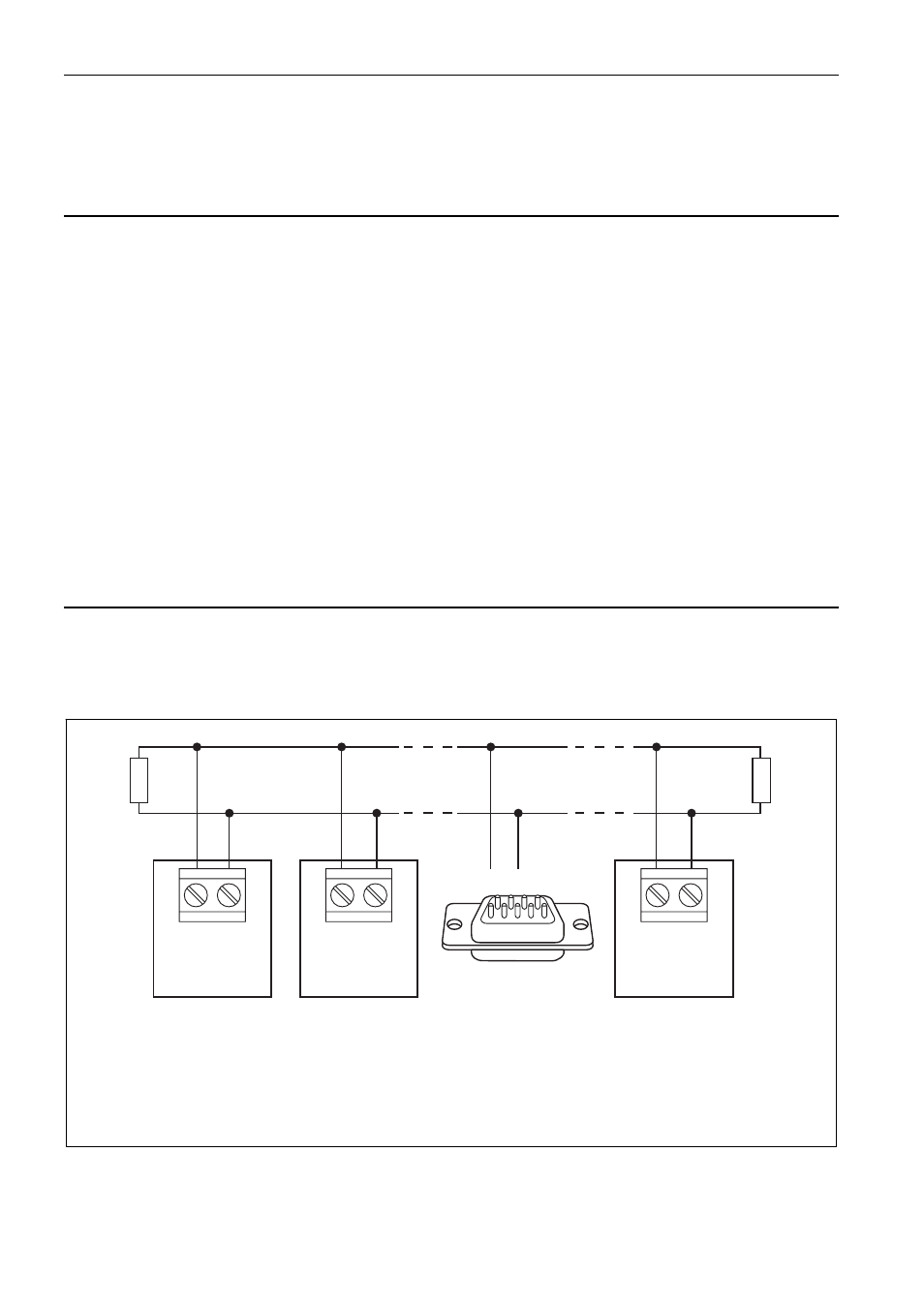

Figure 2. Schema présente le bus de communication RS-485 et la manière de brancher à
ce bus des modules. Le connecteur mâle DB-9 qui sert à brancher le bus RS-485 au
convertisseur (joint à l'appareil) a été montré du côté des points de soudure.
Le convertisseur ACCO-USB peut être branché au bus à n'importe quelle place. Il faut
installer des résistores à la valeur 100Ω au début et au bout du bus.
Le câble du type UTP (paire torsadée non blindé) doit être employé pour la construction du
bus de communication RS-485. Seulement une paire de câble est utilisée. La longueur du
bus peut avoir au maximum 1200 mètres. Il est possible de brancher 255 modules à ce bus.
