SATEL GPRS-T2 3
Légende de la figure 2 :
1 - prise de la carte SIM. Il n'est pas recommandé d'insérer la carte SIM dans la prise
avant de programmer le code PIN de la carte dans le module (si la carte demande
d’entrer le code PIN). Le service GPRS doit être active pour la carte SIM installée dans
le module, si les codes d'événements sont à envoyer au moyen de la technologie
GPRS.
2 - voyants LED indiquant l’état du module. Le voyant LED A clignote lorsque la
transmission GPRS est effectuée. Le voyant LED B clignote quand un message SMS
est envoyé ou bien le module appelle (transmission de test CLIP). D'autres voyants
s’allument indiquant le niveau de signal reçu par le téléphone GSM. Les voyants LED A
et B clignotent en même temps pour indiquer la connexion au réseau GSM. En cas
d'échec de connexion au réseau GSM, le clignotement d'autres voyants LED informe
sur les pannes (voir : fig. 3).
3 - port RS-232 (standard TTL) permet au module d'être raccordé à l'ordinateur
(le raccordement peut être exécuté au moyen des câbles inclus dans le kit fabriqué par
la société SATEL et désigné DB9FC/RJ-KPL).
4 - prise d’antenne.
5 - téléphone industriel GSM.
6 - relais.

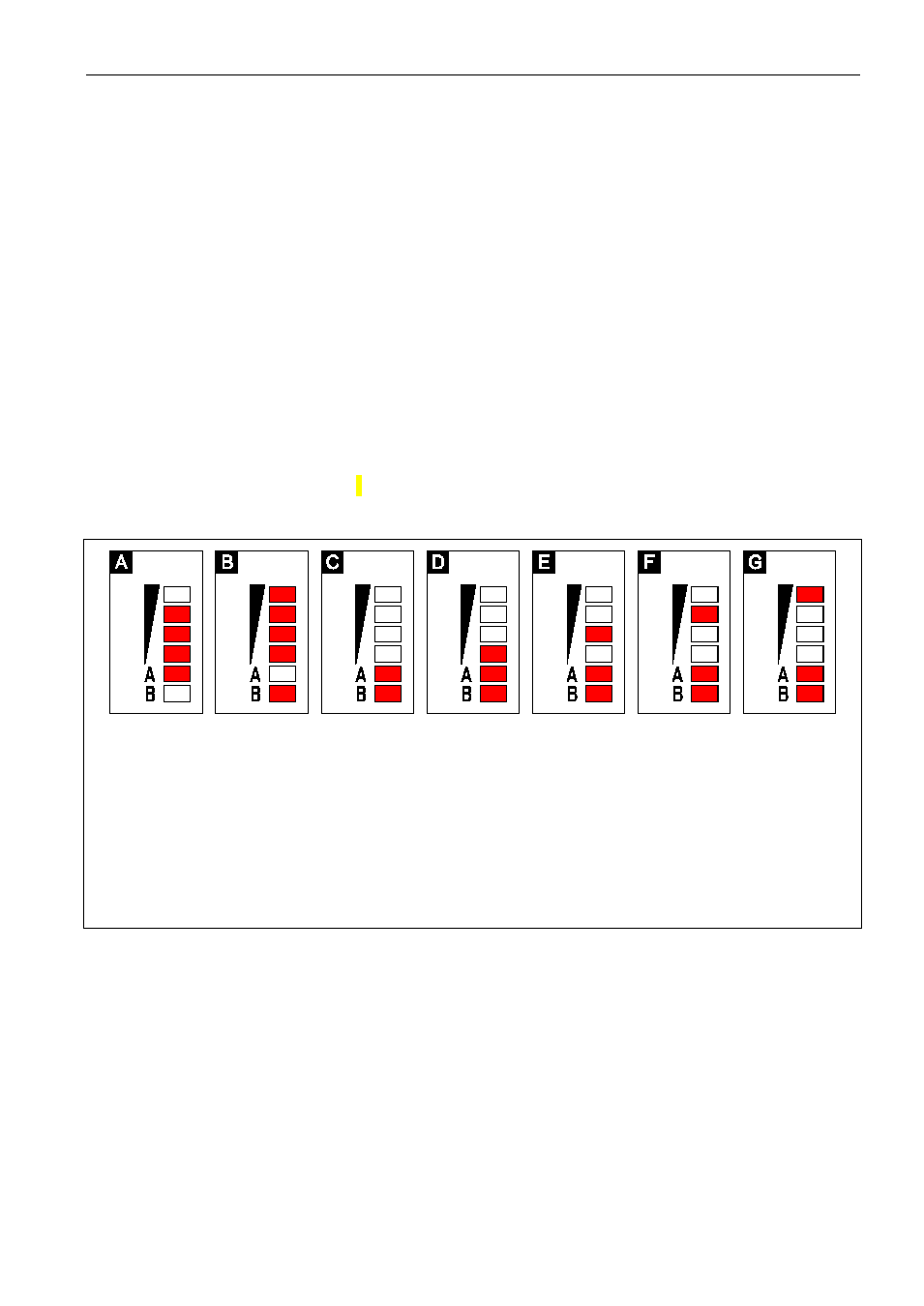

Fig. 3. Exemples des états indiqués par les voyants LED. A (voyant A clignote, d'autres
sont allumés) – la transmission GPRS s’effectue ; niveau de signal : 3. B (voyant B
clignote, d'autres sont allumés) – le message SMS est envoyé ou le module appelle
(transmission de test CLIP) ; niveau de signal : 4. C (voyants clignotent) – connexion sur
réseau GSM. D (voyants clignotent) – connexion sur réseau GSM a échoué ; absence de
la carte SIM. E (voyants clignotent) – connexion sur réseau GSM a échoué ; absence de
code PIN. F (voyants clignotent) – connexion sur réseau GSM a échoué ; code PIN erroné.
G (voyants clignotent) – connexion sur réseau GSM a échoué ; la carte se verrouille après
trois faux codes PIN tapés (pour déverrouiller la carte, utiliser le code PUK).
Description des bornes :
+12V - entrée d'alimentation (12 V DC ±15%).
COM - masse.
Z1 ÷ Z5 - entrées du module. Peuvent être programmées comme numériques (type NC
ou NO) ou analogiques.
FT - sortie type OC indiquant le problème de connexion sur réseau GSM. Elle
s’active après environ 2 minutes de l’apparition du problème. Si active, elle est
court-circuitée à la masse. Et elle continue à être court-circuitée à la masse
jusqu'au moment de connexion au réseau GSM. Le problème de connexion
sur réseau GSM peut être dû :
– à la non-disponibilité du réseau GSM (hors de portée),
– au manque ou à l’endommagement de l’antenne,
