SATEL GPRS-T2 17
La durée définie permet de réduire le nombre de transmissions envoyées. Les valeurs
comprises entre 0 et 255 secondes peuvent être programmées.
Bloquant – cocher cette case, si l'entrée sert d'une entrée de blocage c'est-à-dire sa
violation entraînera le blocage d'autres entrées du module. Une seul entrée du module
peut exercer la fonction de blocage.
Bloquée – cocher cette case, si l'entrée doit être bloquée après la violation de l'entrée
bloquant ou après l'envoi du message SMS dont le contenu peut être défini dans l'onglet
« Transmissions de test, commande ».
Seuil L – seuil inférieur de tension pour l'entrée analogique. Si la tension chute au-dessous
de la valeur définie (minus tolérance), le module enregistrera la violation d'entrée.
La programmation de la valeur 0 signifie que le seuil de tension n'est pas contrôlé.
Seuil H – seuil supérieur de tension pour l'entrée analogique. Si la tension monte au-dessus
de la valeur définie (plus tolérance), le module enregistrera la violation d'entrée.
La programmation de la valeur 0 signifie que le seuil de tension n'est pas contrôlé.
La valeur maximale à programmer est de 16,56 V.
Tolérance – valeur de tension à soustraire de la valeur définie au seuil L lorsque la tension
chute au-dessous du seuil L ou à ajouter à la valeur définie au seuil H lorsque la tension
s'élève au-dessus seul H, afin que le module puisse enregistrer le dépassement de
valeur programmée / la tension de valeur à ajouter à la valeur définie au seuil L lorsque
la tension monte au-dessus du seuil L ou à soustraire de la valeur définie au seuil H,
lorsque la tension chute au-dessous de seuil H afin que le module puisse enregistrer le
retour d'entrée à l'état normal. Le champ est disponible pour les entrées analogiques.
Sortie – le champ définit si la sortie doit être commandée par l'entrée. Les options suivantes
sont disponibles :
– champ vide – état de l'entrée ne commande pas la sortie,
– Act. – violation de l'entrée ou le dépassement de la valeur de tension au seuil L ou H
définie pour l'entrée activera la sortie,
– Durée – violation de l'entrée ou le dépassement de la valeur de la tension au seuil L ou
H désactive la sortie pour une durée définie,
– Désact. – violation de l'entrée ou le dépassement de la valeur de tension au seuil L ou
H désactive la sortie.

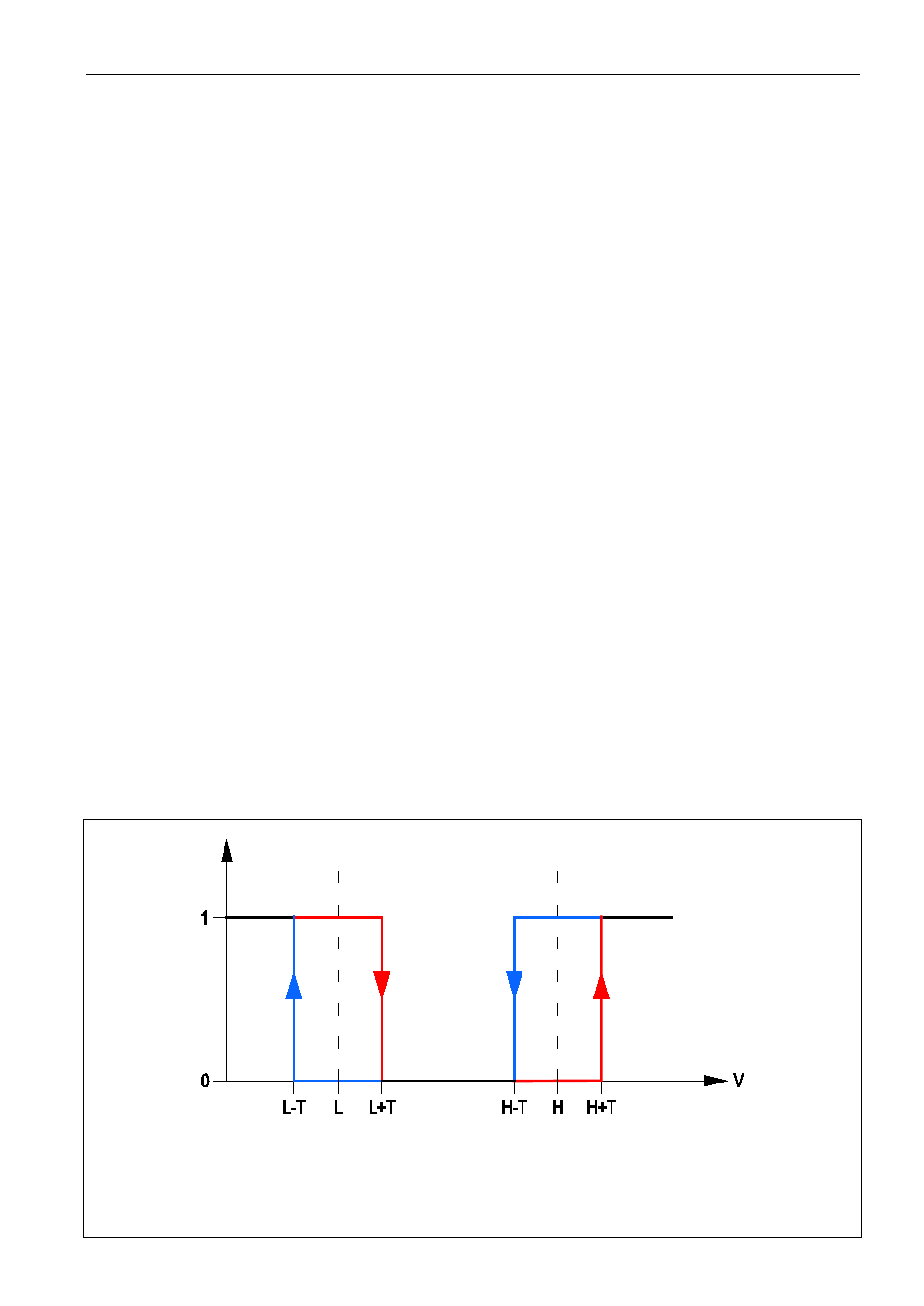

Fig. 11. Mode de fonctionnement de l'entrée analogique. 0 – pas de violation. 1 – violation.
L-T – niveau de tension L minus tolérance. L – niveau inférieur de tension. L+T – niveau de
tension L plus tolérance. H-T – niveau de tension H minus tolérance. H – niveau de tension
supérieur H+T – niveau de tension H plus tolérance.
