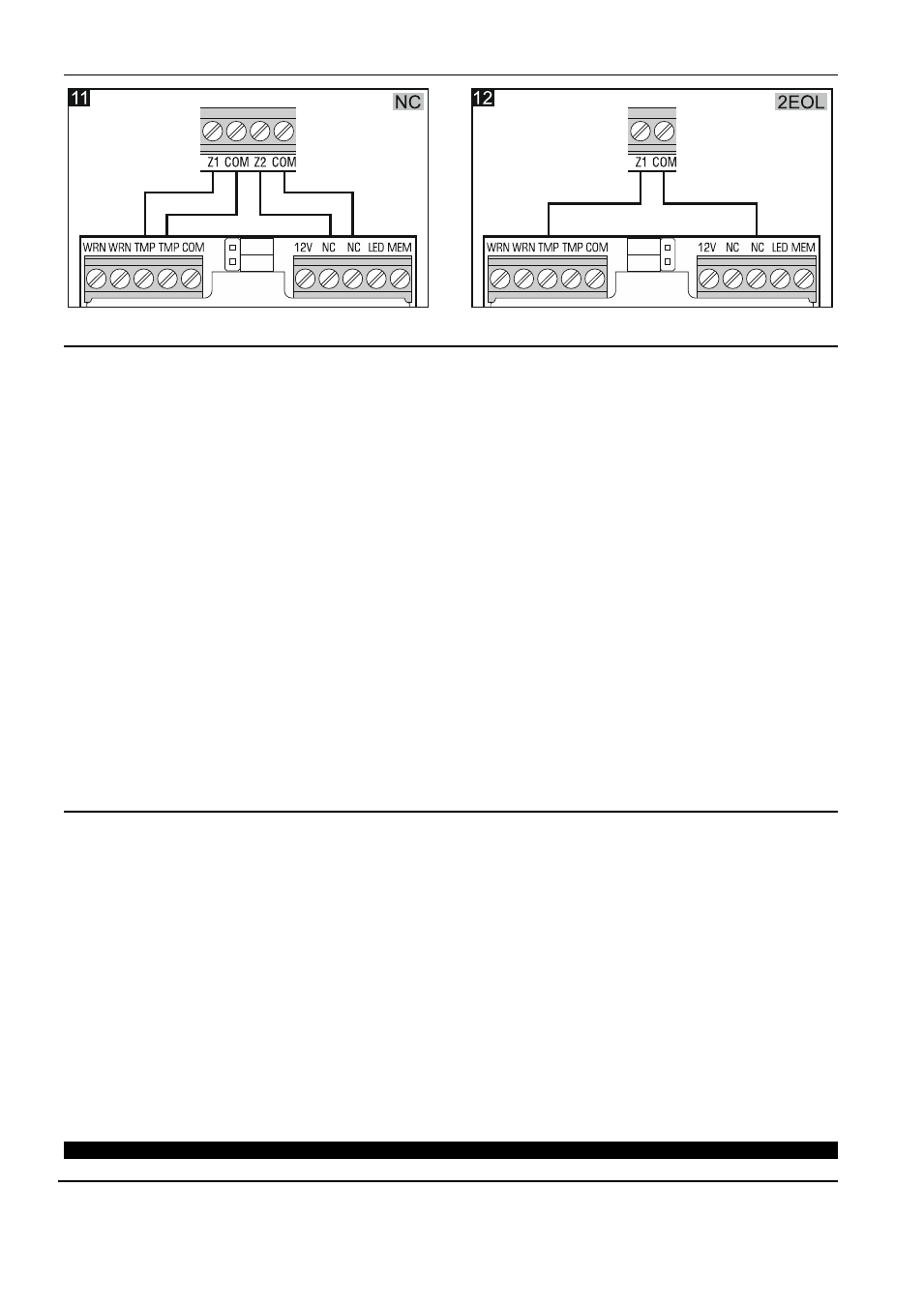

4 SILVER SATEL
5. Démarrage et test de portée
Note : Le voyant LED doit être activé pendant le test du détecteur.
1. Mettre le détecteur sous tension. Le voyant LED commence à clignoter en alternance en rouge et en vert
indiquant le démarrage du détecteur.
2. Quand le voyant LED cesse de clicgnoter, vérifier que le déplacement dans l’espace surveillé donne lieu
à la mise en fonctionnement du relais d'alarme et que le voyant s’allume en rouge. Le fig. 10 présente
une couverture maximale de détection (sensibilité maximale).
Test séparé des capteurs
Pour tester le capteur micro-ondes, procéder comme suit :
1. Avant de mettre sous tension, placer le cavalier sur les broches MODE comme indiqué dans la figure 4.
2. Mettre sous tension et pendant le démarrage, enlever le cavalier des broches MODE. Après le démarrage,
le voyant clignotera en vert toutes les 3 secondes.
3. Vérifier que le déplacement dans l’espace surveillé donne lieu à la mise en fonctionnement du relais
d'alarme et que le voyant s’allume en vert.
Pour tester le capteur PIR, procéder comme suit :
1. Avant de mettre sous tension, enlever le cavalier des broches MODE.
2. Mettre sous tension et pendant le démarrage, placer le cavalier sur les broches MODE comme indiqué dans
la figure 4. Après le démarrage, le voyant clignotera en rouge toutes les 3 secondes.
3. Vérifier que le déplacement dans l’espace surveillé donne lieu à la mise en fonctionnement du relais
d'alarme et que le voyant s’allume en rouge.
Note : Le mode de test séparé du capteur est automatiquement désactivé au bout de 20 minutes.
6. Spécifications techniques
Tension d’alimentation ....................................................................................................................... 12 V DC ±15%
Consommation de courant en veille ............................................................................................................... 18 mA
Consommation max. de courant ..................................................................................................................... 25 mA
Résistences de fin de ligne ....................................................................................................................... 2 x 1,1 k
Ω
Charge admissible de contacts du relais (résistante) .................................................................... 40 mA / 16 V DC
Fréquence des micro-ondes .................................................................................................................. 10,525 GHz
Vitesse détectable du mouvement ........................................................................................................... 0,3...3 m/s
Durée de signalisation d’alarme ........................................................................................................................... 2 s
Durée de démarrage ........................................................................................................................................... 30 s
Hauteur de montage recommandée ................................................................................................................. 2,4 m
Niveau de sécurité selon EN50131-2-4 ........................................................................................................ Grade 2
Normes respectées ................................................................. EN50131-1, EN50131-2-4, EN50130-4, EN50130-5
Classe environnementale selon EN50130-5 ........................................................................................................... II
Températures de fonctionnement .......................................................................................................... -30...+55 °C
Humidité maximale ........................................................................................................................................ 93±3%
Dimensions ................................................................................................................................... 62 x 136 x 49 mm
Masse ............................................................................................................................................................... 126 g
La déclaration de conformité peut être consultée sur le site : www.satel.eu/ce
SATEL sp. z o.o. • ul. Budowlanych 66 • 80-298
Gdańsk • POLOGNE
