2 SILVER SATEL
le détecteur signale une alarme, le voyant LED commence à clignoter en rouge. La mémoire d’alarme est
signalée jusqu’à ce qu’elle soit à nouveau activée (borne MEM connectée à la masse). La désactivation
de la mémoire d’alarme n’arrête pas la signalisation de la mémoire d’alarme. La borne MEM peut être
connectée à la sortie type OC de la centrale d’alarme programmée p. ex comme I
NDICATEUR ARMEMENT .

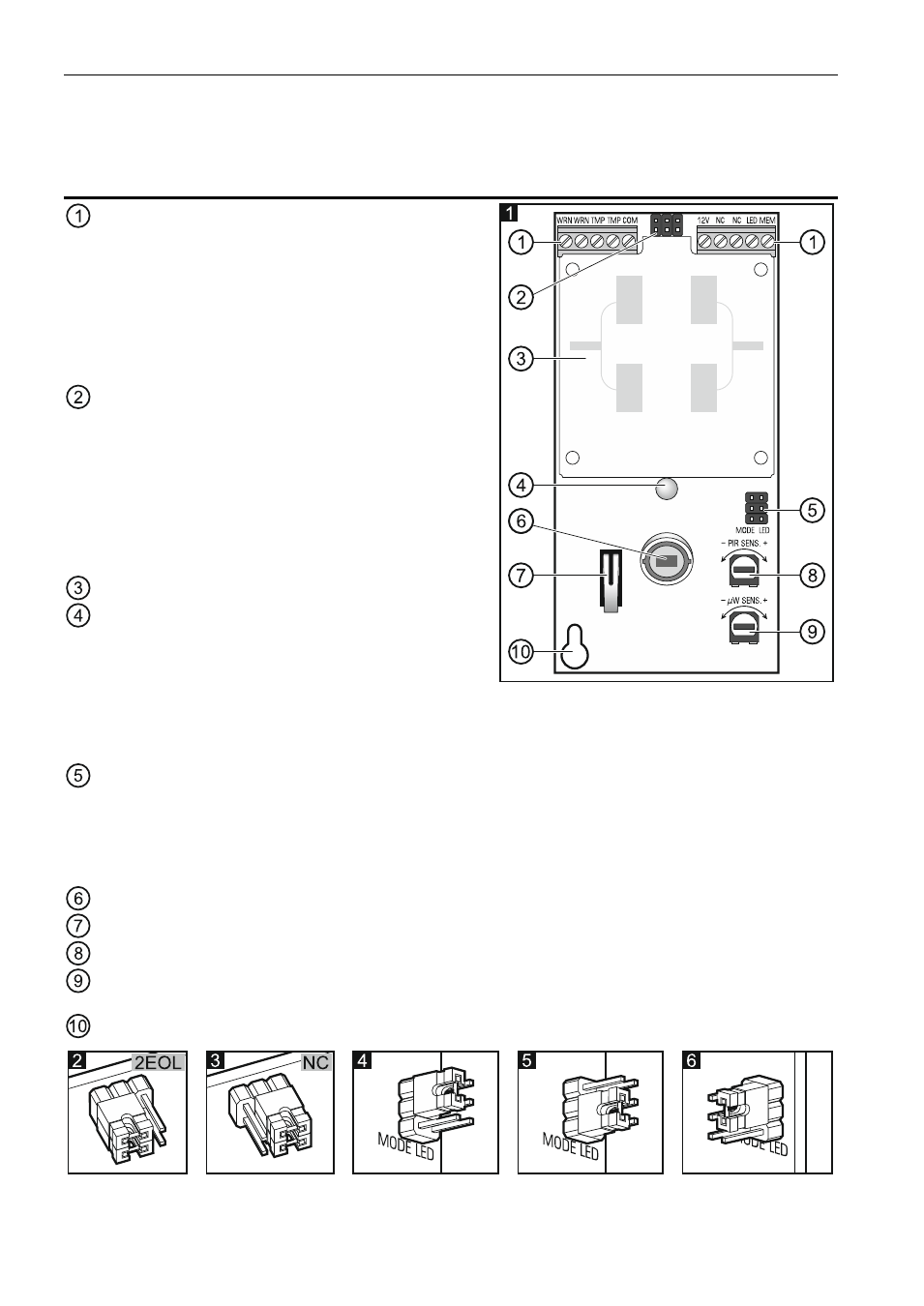

3. Carte électronique
bornes :
WRN - sortie anti-masking (relais NC).
TMP
- sorties anti-sabotage (NC).
COM - masse.
12V - entrée d'alimentation.
NC - sortie d'alarme (relais NC).
LED - activation/désactivation du voyant LED.
MEM - activation/désactivation de la mémoire
d’alarme.
broches pour configurer les sorties d’alarme
du détecteur :
les résistances FDL intégrées doivent être utilisées –
placer le cavalier sur les broches comme c’est
indiqué sur la figure 2 (connecter les sorties comme
c’est indiqué sur la figure 12),
les résistances FDL intégrées ne doivent pas être
utilisées – placer le cavalier sur les broches comme
c’est indiqué sur la figure 3 (connecter les sorties
comme c’est indiqué sur la figure 11).
capteur à hyperfréquence.
voyant bicolore LED indiquant :
– alarme – allumé en rouge 2 secondes,
– mémoire d’alarme – clignote en rouge,
– détection du mouvement par l’un des capteurs –
allumé en vert 2 secondes,
– panne – allumé en rouge,
– démarrage – clignote alternativement en rouge
et en vert.
broches pour la configuration du détecteur :
MODE - sélection du mode de fonctionnement :
mode de base – placer le cavalier comme c’est indiqué sur la figure 4,
mode de comptage – placer le cavalier comme c’est indiqué sur la figure 5.
LED - activation/désactivation du voyant LED. Si le voyant LED doit être activé, placer le cavalier
comme c’est indiqué sur la figure 6 (l’activation/désactivation du voyant LED sera impossible).
pyroélément PIR double. Ne pas toucher le pyroélément pour ne pas le salir.
contact d’autoprotection.
potentiomètre pour réglage de la sensibilité du capteur PIR.
potentiomètre de réglage de la sensibilité de la voie hyperfréquence. Il ne faut pas oublier que
les hyperfréquences peuvent pénétrer p. ex. des parois en plâtre, des portes non-métalliques, etc.
trou pour vis de fixation.
